Produktübersicht
3.4

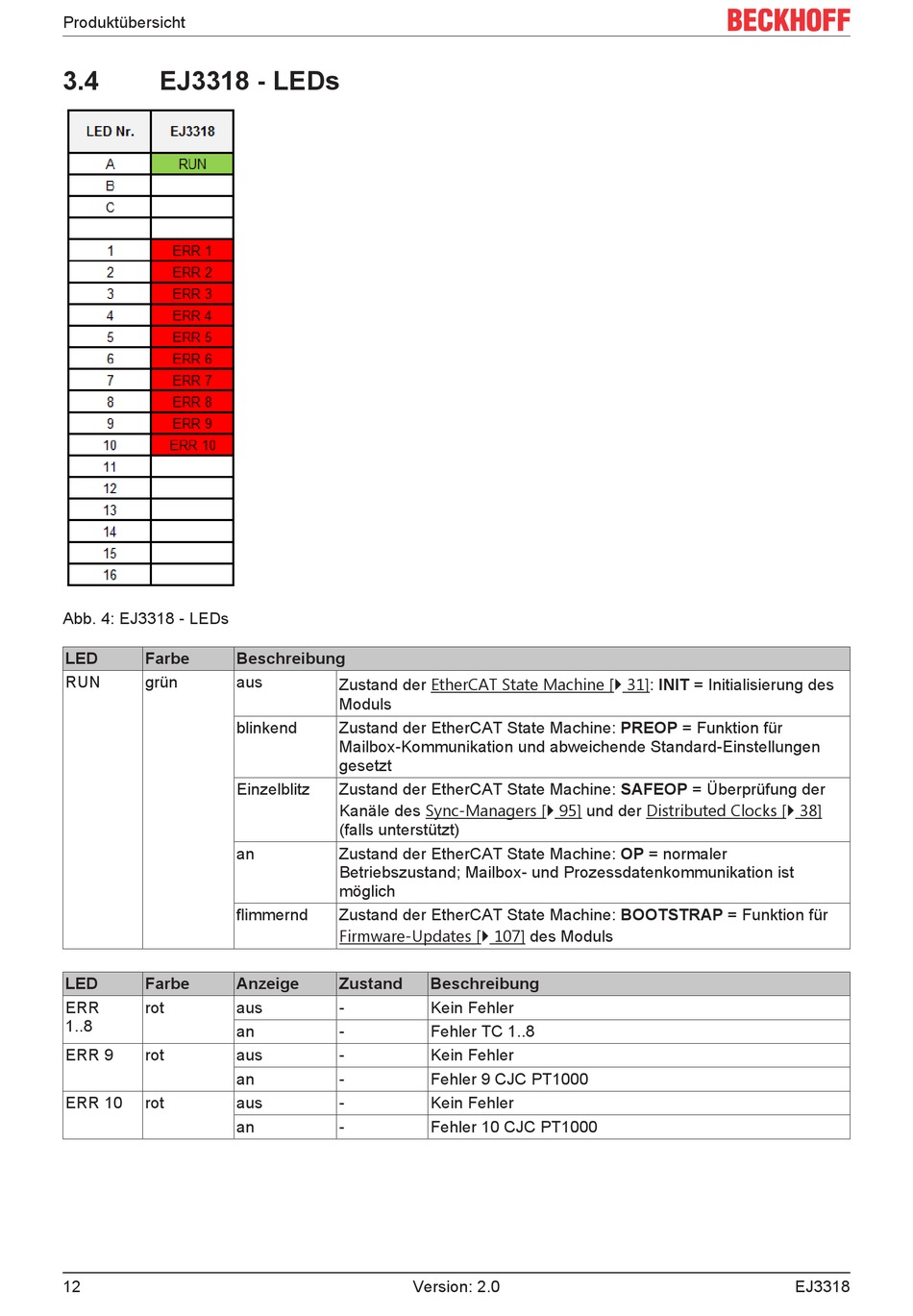

EJ3318 - LEDs

Abb. 4: EJ3318 - LEDs
LED Farbe
RUN grün
LED Farbe
ERR rot
1..8
ERR 9 rot
ERR 10 rot
12
Beschreibung
aus
Zustand der EtherCAT State Machine [} 31]: INIT = Initialisierung des
Moduls
blinkend Zustand der EtherCAT State Machine: PREOP = Funktion für
Mailbox-Kommunikation und abweichende Standard-Einstellungen
gesetzt
Einzelblitz Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der
Kanäle des Sync-Managers [} 95] und der Distributed Clocks [} 38]
(falls unterstützt)
an Zustand der EtherCAT State Machine: OP = normaler
Betriebszustand; Mailbox- und Prozessdatenkommunikation ist
möglich
flimmernd Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für
Firmware-Updates [} 107] des Moduls
Anzeige Zustand
aus -
an -
aus -
an -
aus -
an -
Beschreibung
Kein Fehler
Fehler TC 1..8
Kein Fehler
Fehler 9 CJC PT1000
Kein Fehler
Fehler 10 CJC PT1000
Version: 2.0 EJ3318
