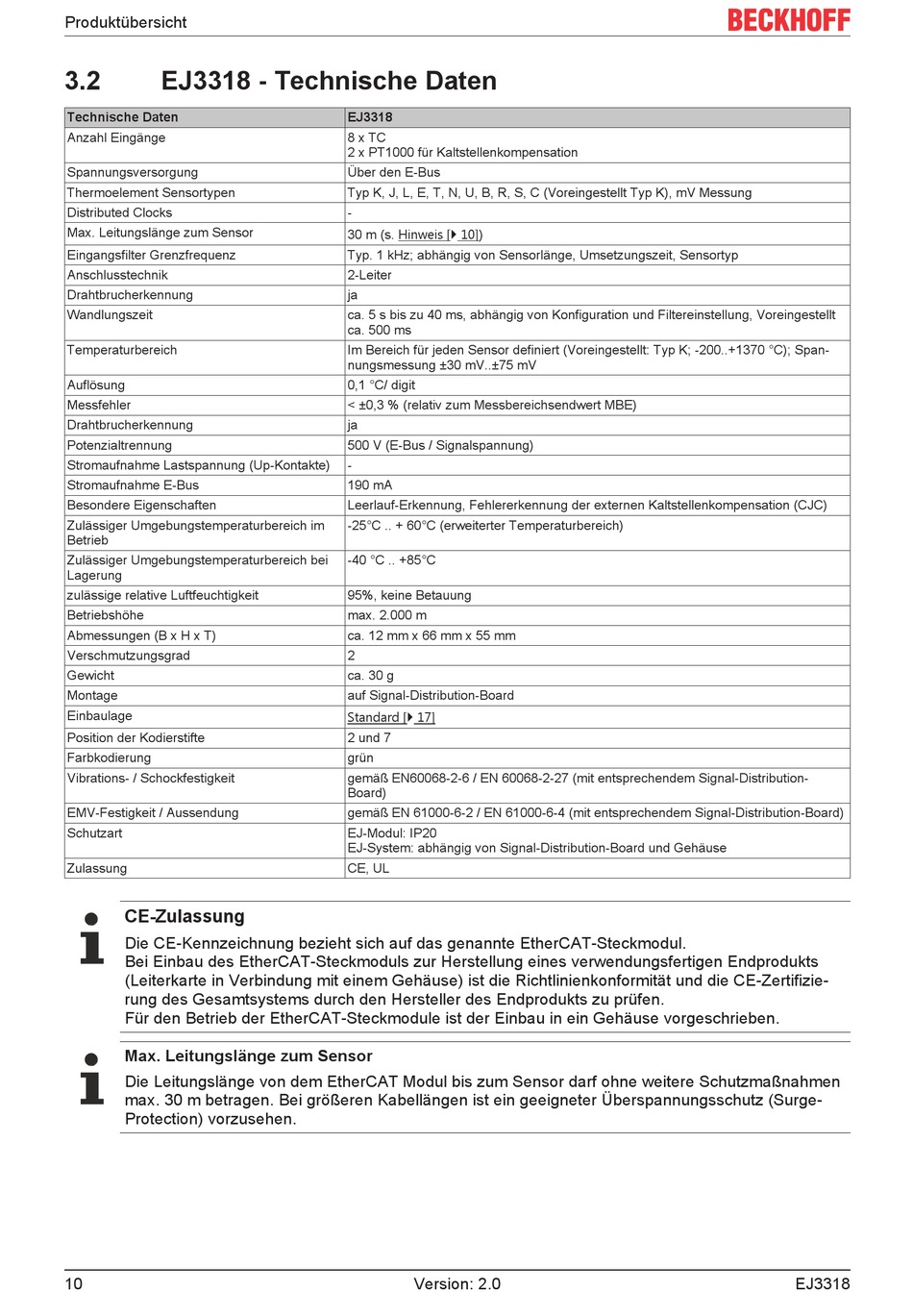

EJ3318 - Technische Daten

Technische Daten
Anzahl Eingänge
Spannungsversorgung
Thermoelement Sensortypen
Distributed Clocks
Max. Leitungslänge zum Sensor
Eingangsfilter Grenzfrequenz
Anschlusstechnik
Drahtbrucherkennung
Wandlungszeit
Temperaturbereich
Auflösung
Messfehler
Drahtbrucherkennung
Potenzialtrennung
Stromaufnahme Lastspannung (Up-Kontakte)
Stromaufnahme E-Bus
Besondere Eigenschaften
Zulässiger Umgebungstemperaturbereich im
Betrieb
Zulässiger Umgebungstemperaturbereich bei
Lagerung
zulässige relative Luftfeuchtigkeit
Betriebshöhe
Abmessungen (B x H x T)
Verschmutzungsgrad
Gewicht
Montage
Einbaulage
Position der Kodierstifte
Farbkodierung
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Zulassung

CE-Zulassung

Die CE-Kennzeichnung bezieht sich auf das genannte EtherCAT-Steckmodul.
Bei Einbau des EtherCAT-Steckmoduls zur Herstellung eines verwendungsfertigen Endprodukts
(Leiterkarte in Verbindung mit einem Gehäuse) ist die Richtlinienkonformität und die CE-Zertifizie-
rung des Gesamtsystems durch den Hersteller des Endprodukts zu prüfen.
Für den Betrieb der EtherCAT-Steckmodule ist der Einbau in ein Gehäuse vorgeschrieben.
Max. Leitungslänge zum Sensor
Die Leitungslänge von dem EtherCAT Modul bis zum Sensor darf ohne weitere Schutzmaßnahmen
max. 30 m betragen. Bei größeren Kabellängen ist ein geeigneter Überspannungsschutz (Surge-
Protection) vorzusehen.
10
EJ3318
8 x TC
2 x PT1000 für Kaltstellenkompensation
Über den E-Bus
Typ K, J, L, E, T, N, U, B, R, S, C (Voreingestellt Typ K), mV Messung
-
30 m (s. Hinweis [} 10])
Typ. 1 kHz; abhängig von Sensorlänge, Umsetzungszeit, Sensortyp
2-Leiter
ja
ca. 5 s bis zu 40 ms, abhängig von Konfiguration und Filtereinstellung, Voreingestellt
ca. 500 ms
Im Bereich für jeden Sensor definiert (Voreingestellt: Typ K; -200..+1370 °C); Span-
nungsmessung ±30 mV..±75 mV
0,1 °C/ digit
< ±0,3 % (relativ zum Messbereichsendwert MBE)
ja
500 V (E-Bus / Signalspannung)
-
190 mA
Leerlauf-Erkennung, Fehlererkennung der externen Kaltstellenkompensation (CJC)
-25°C .. + 60°C (erweiterter Temperaturbereich)
-40 °C .. +85°C
95%, keine Betauung
max. 2.000 m
ca. 12 mm x 66 mm x 55 mm
2
ca. 30 g
auf Signal-Distribution-Board
Standard [} 17]
2 und 7
grün
gemäß EN60068-2-6 / EN 60068-2-27 (mit entsprechendem Signal-Distribution-
Board)
gemäß EN 61000-6-2 / EN 61000-6-4 (mit entsprechendem Signal-Distribution-Board)
EJ-Modul: IP20
EJ-System: abhängig von Signal-Distribution-Board und Gehäuse
CE, UL
Version: 2.0 EJ3318
