Inbetriebnahme

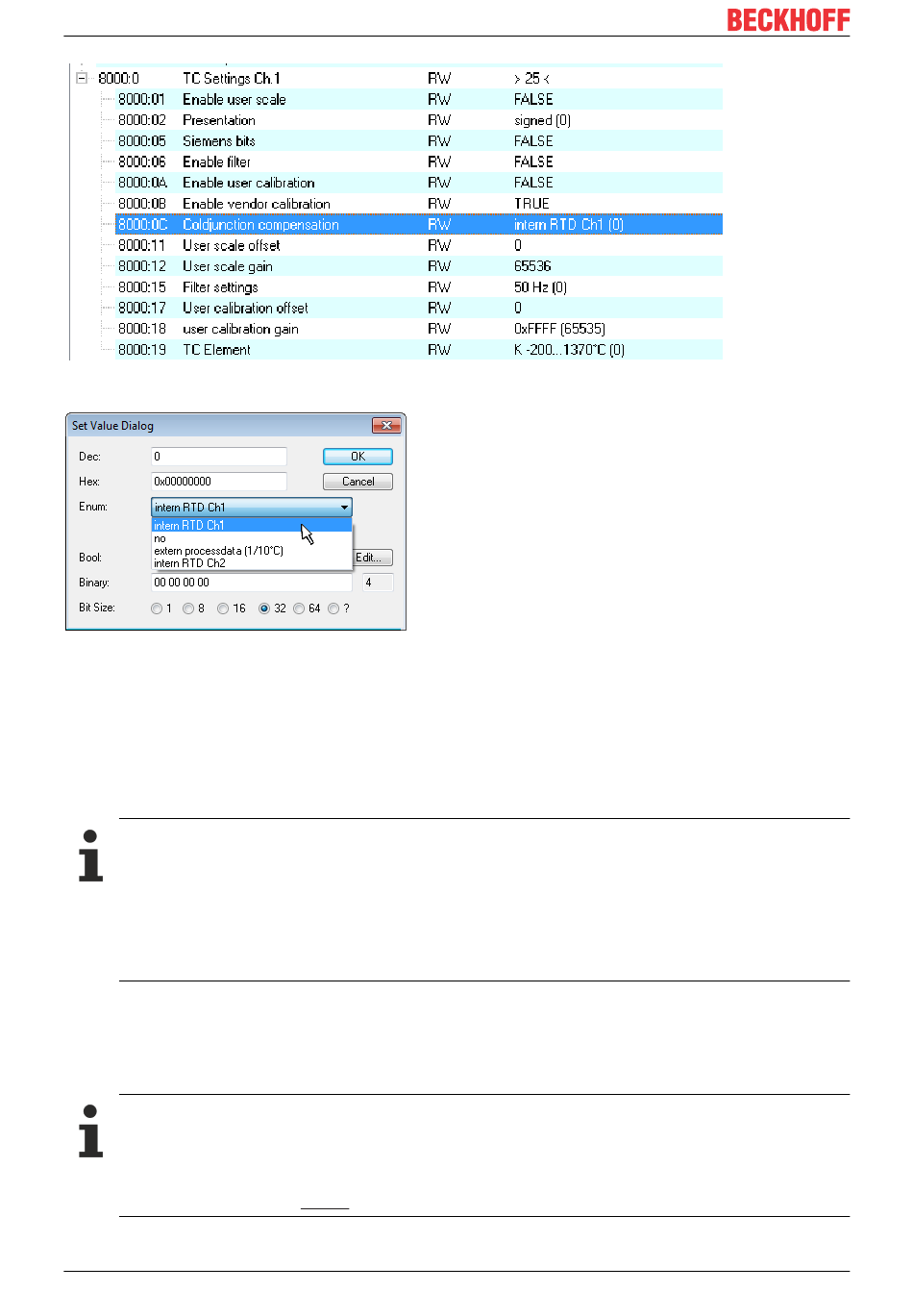

Abb. 130: TC Settings Kanal n, Index 0x80n0:0C
Abb. 131: CJC Auswahldialog
Andere Einstellungen:
1. Filter: das Index 0x8000:15 gilt für alle Kanäle, voreingestellt ist 50 Hz
2. Index 0x80n0:18 - Einstellung des TC Elements separat für jeden Kanal
Hinweise zur Installation und Inbetriebnahme
• Die Genauigkeit der TC-Temperaturmessung wird von der Kaltstellenmessung direkt beeinflusst.
• Zu verwenden sind hoch-qualitative PT1000 Thermoelemente mit geringer Toleranz und Positio-
nierung sehr nahe zum TC-Anschluss an der „Backplane" (oder anderer Position, wo die Kalt-
stelle lokalisiert ist).
• Parasitäre Widerstände im RTD-Schaltkreis wie z. B. schlechte Verbindung oder lange Leitun-
gen sind zu vermeiden; es gilt ca. +3 Ω → +1 °C.
• Die Kabeljustierung kann über die Indizes 0x8080:1B und 0x8090:1B erfolgen.
6.5

Hinweis auf Dokumentation EL33xx

Eine ausführliche Dokumentation zur Inbetriebnahme des EJ3318 Moduls ist in Vorbereitung.
Hinweis auf Dokumentation EL33xx
Die Beschreibungen und Hinweise zur Inbetriebnahme der EtherCAT-Klemme EL3318 sind über-
tragbar auf das EtherCAT-Steckmodul EJ3318.
Lesen Sie vor der Inbetriebnahme die ausführliche Beschreibung der Prozessdaten, Betriebsmodi
und Parametrierung der EL33xx Dokumentation.
