EP3356-0022 - Signalanschluss
Bedeutung der LEDs

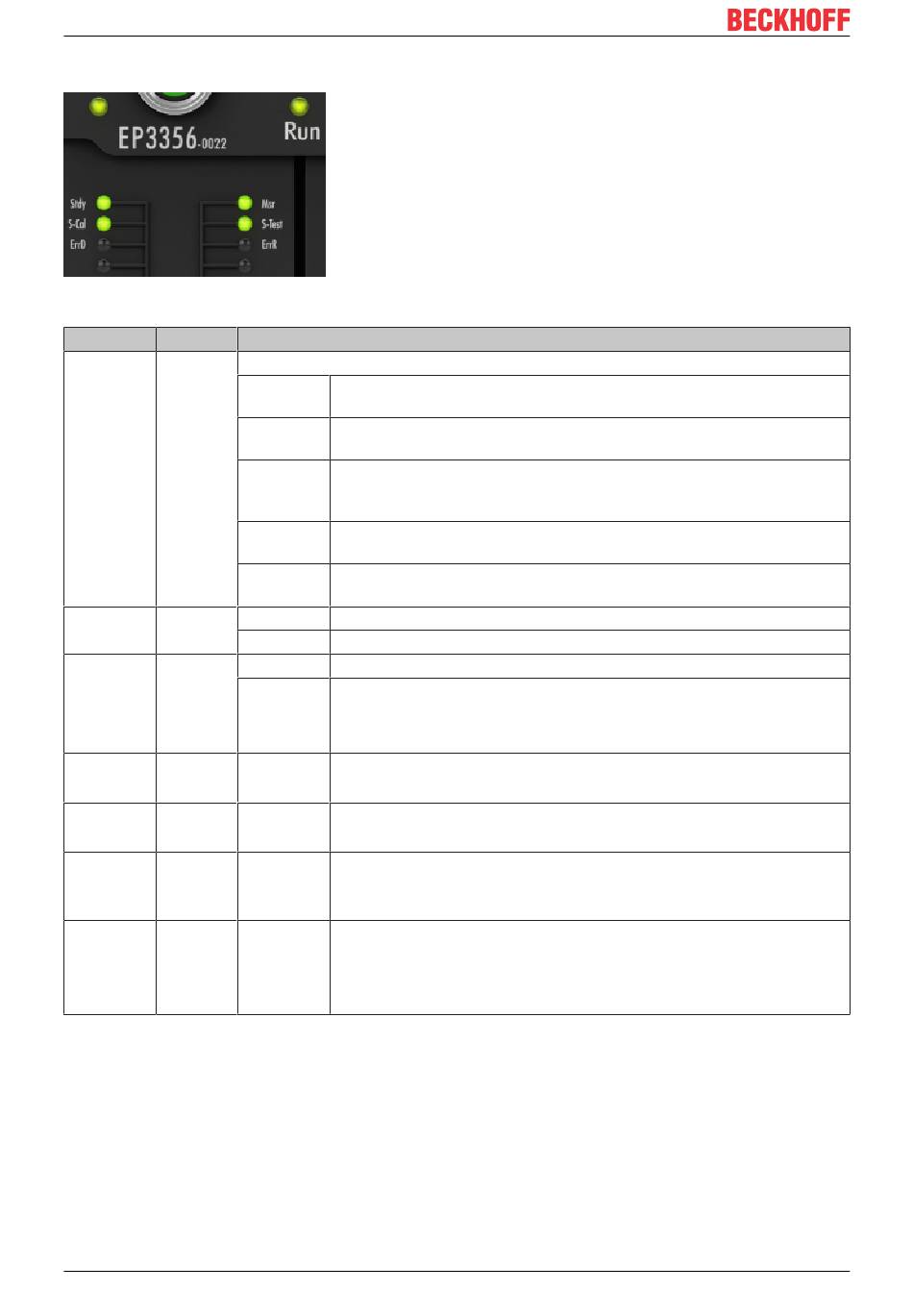

Abb. 16: LEDs EP3356-0022
LED Farbe
RUN grün
Stdy grün
Msr grün
S-Cal grün
S-Test grün
ErrD rot
ErrR rot
26
Bedeutung
Diese LED gibt den Betriebszustand der EtherCAT Box wieder:
aus Zustand der EtherCAT State Machine: INT = Initialisierung der
EtherCAT Box.
blinkend Zustand der EtherCAT State Machine: PREOP = Funktion der Mailbox-
Kommunikation und abweichende Standard-Einstellungen gesetzt.
Einzelblitz Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der
Kanäle des Sync-Managers und der Distributed Clocks. Ausgänge
bleiben im sicheren Zustand.
an Zustand der EtherCAT State Machine: OP = normaler Betriebszustand;
Mailbox- und Prozessdatenkommunikation möglich.
flimmernd Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für
Firmware-Updates der EtherCAT Box.
EIN Der Messwert ist stabil
AUS Der Messwert ist nicht stabil
EIN Messung aktiv (Prozessdaten sind gültig)
AUS • Selbstkalibrierung aktiv (wenn die LED S-Cal Leuchtet) oder
• Selbsttest aktiv (wenn die LED S-Test leuchtet)
• Filter werden initialisiert
EIN • Selbstkalibrierung aktiv
• Prozessdaten sind nicht gültig
EIN • Selbsttest aktiv
• Prozessdaten sind nicht gültig
EIN • Kanal 1 (DMS-Differenzsignal) ober- oder unterhalb des gültigen
Wertebereiches
• interne Referenzspannung von Kanal 1 fehlt
EIN • Kanal 2 (DMS-Referenzsignal) ober- oder unterhalb des gültigen
Wertebereiches
• Interne Referenzspannung von Kanal 2 fehlt
• Referenzspannung zu klein (zwischen -1 V und +1 V)
Version: 1.2 EP3356-0022
