Installation
3.3.4 Busabschluss
Bei mit hohen Übertragungsraten arbeitenden Feldbusnetzen wie dem DeviceNet ist es unverzichtbar, die
vorgeschriebenen Abschlusswiderstände einzubauen, d. h. einen an jedem Ende eines Netzwerksegments.
Andernfalls werden Signale im Kabel reflektiert, was zu Datenkorrumption führt. Die Methode der Kündigung hängt
von der Art der Netzwerk-Kabel zur Verfügung. Wenn die Einstellung mit einem Open-Stil Widerstand auf dem
Laufwerk nehmen Sie ein 121Ohm 1/4W 1% Widerstand und fit wie in Abbildung 6 dargestellt.
2
1
3
4
5

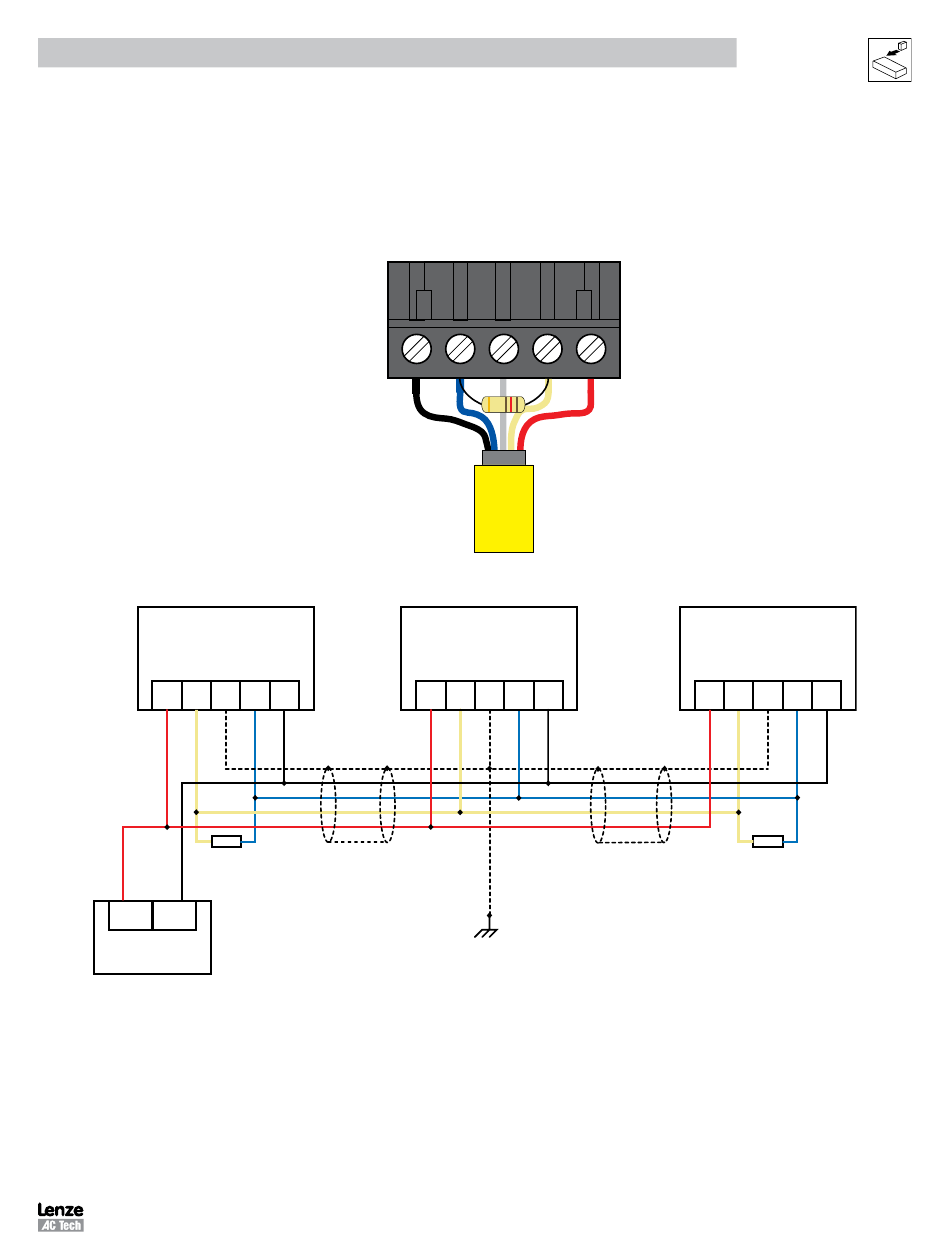

Abbildung 6: Abschlusswiderstand Anschlussschema
DeviceNet
SMVector
SMVector
Master
DeviceNet
DeviceNet
Slave
Slave
+
L
-
+
L
-
+
L
-
H
H
H
DeviceNet
DeviceNet
Network
Network
121Ω
121Ω
+
-
Power
Supply
Abbildung 7: DeviceNet Netzwerk Schaltplan
11
CMVDVN01B
