3.2

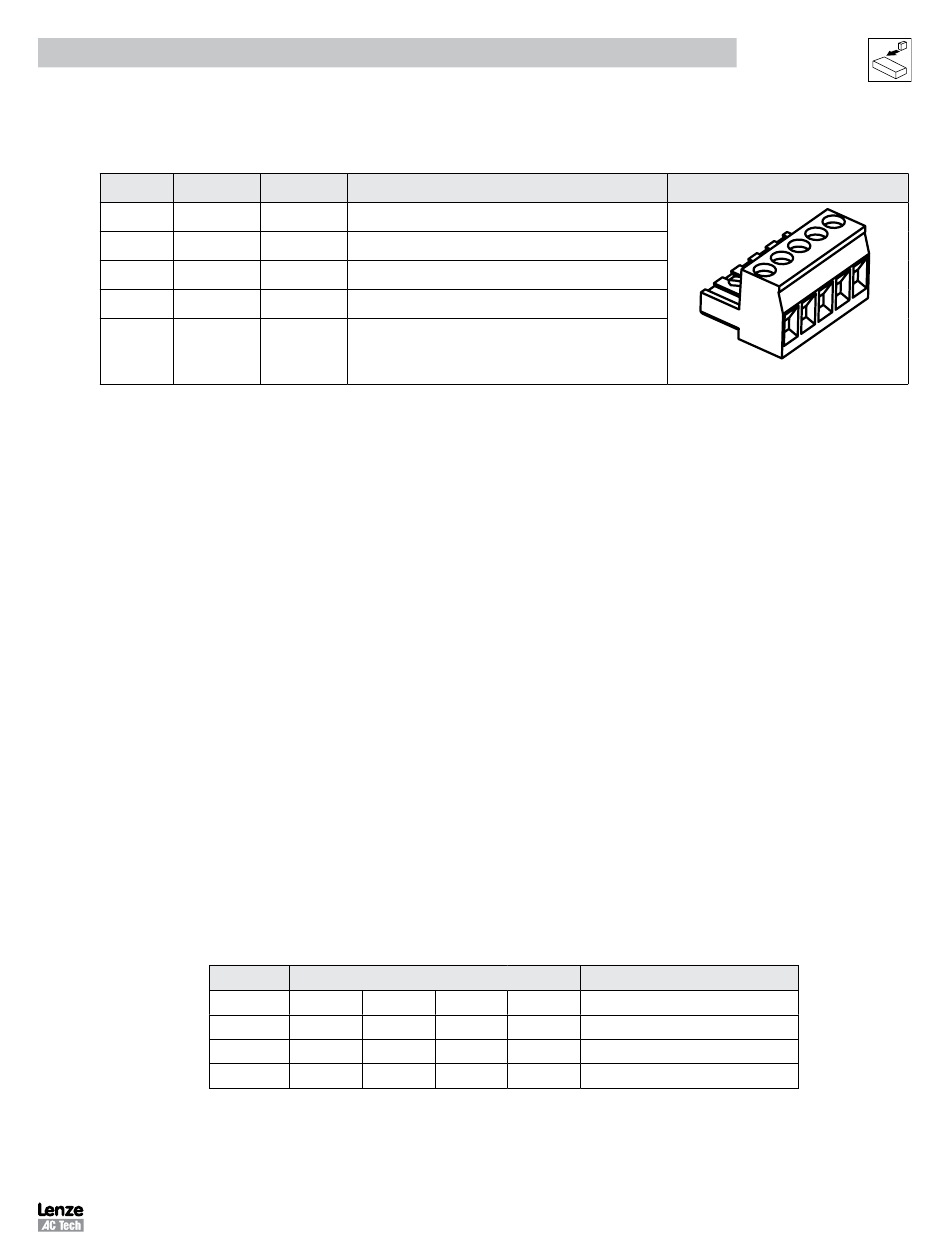

DeviceNet™ Klemmleiste
Benennung
Klemme
1
V-
2
CAN_L
3
Shield
4
CAN_H
5
V+
3.3
Elektrische Installation
3.3.1 Kabeltypen
Aufgrund der hohen Datenübertragungsraten, mit denen in DeviceNet Netzwerken gearbeitet wird, ist es unerlässlich,
dass qualitativ hochwertige Kabel korrekter Spezifikation genutzt werden. Die Verwendung von Kabeln minderer
Qualität führt zu übermäßiger Signaldämpfung und zu Datenverlust. Verschiedene Arten von Kabel sind für DeviceNet
™-Netze zur Verfügung: Flachkabel, thicknet, Mitte der Kabel-und thinnet. Die Installation ist in der Regel mit
thicknet für Stamm-Kabel und thinnet für Drop-Kabel erfolgt. Thicknet hat einen 3 "minimalen Biegeradius. Thinnet
ist flexibler, mit einem 2 "minimalen Biegeradius, und als solche ist einfacher zu installieren. Thinnet kann für die
gesamte Installation verwendet werden. Die Art der verwendeten Kabel, die Länge des gesamten Netzes und die
Drop-Kabel alle betreffen die maximale Baudrate.
Kabel-Spezifikationen und anerkannten Hersteller sind von den offiziellen DeviceNet-Website unter: http://www.
ovda.org.
3.3.2 Netzwerk-Begrenzungen
Beim Design eines DeviceNet-Netzwerks müssen eine Reihe von begrenzenden Faktoren berücksichtigt werden.
Unfassende Einzelheiten siehe offizielle "DeviceNet™ Planning and Installation Manual"; diese können von http://
www.ovda.org heruntergeladen werden. Nachstehend eine einfache Checkliste:
• DeviceNet Netzwerke sind auf maximal 64 Busteilnehmer begrenzt. Geräte standardmäßig bis Knoten 63, so
verlassen Knoten 63 zu öffnen, um doppelte Adressen zu vermeiden, wenn das Hinzufügen von Geräten.
• Die maximal zulässige Gesamtlänge des Netzwerks ist von der genutzten Übertragungsrate abhängig, siehe
Tabelle 3.
• Kum Stichleitung nicht überschreitet das Netzwerk vorgegebenen Grenzwert.
• Network Tropfen / Sporen darf nicht mehr als 6 Meter (19' 8.2").
Tabelle 2: DeviceNet™ Klemmen
Adernfarbe
schwarz
blau
blank
weiß
rot
Tabelle 3: Netzlänge Spezifikationen
Baud Rate
maximale Netzlänge
Flat Cable
Thicknet
125 kbps
420m
500m
250 kbps
200m
250m
500 kbps
75m
100m
Installation
Bezeichnung
0V
CAN Bus Low (negative daten leitung)
CAN Bus High (positive daten leitung)
11 - 25 VDC Stromversorgung;
Stromaufnahme (100mA @ 11VDC max)
Mid Cable
Thinnet
300m
100m
250m
100m
100m
100m
9
Klemmleiste
Summe aller Drop Kabellängen
156m
78m
39m
5
3 4
1 2
CMVDVN01B
