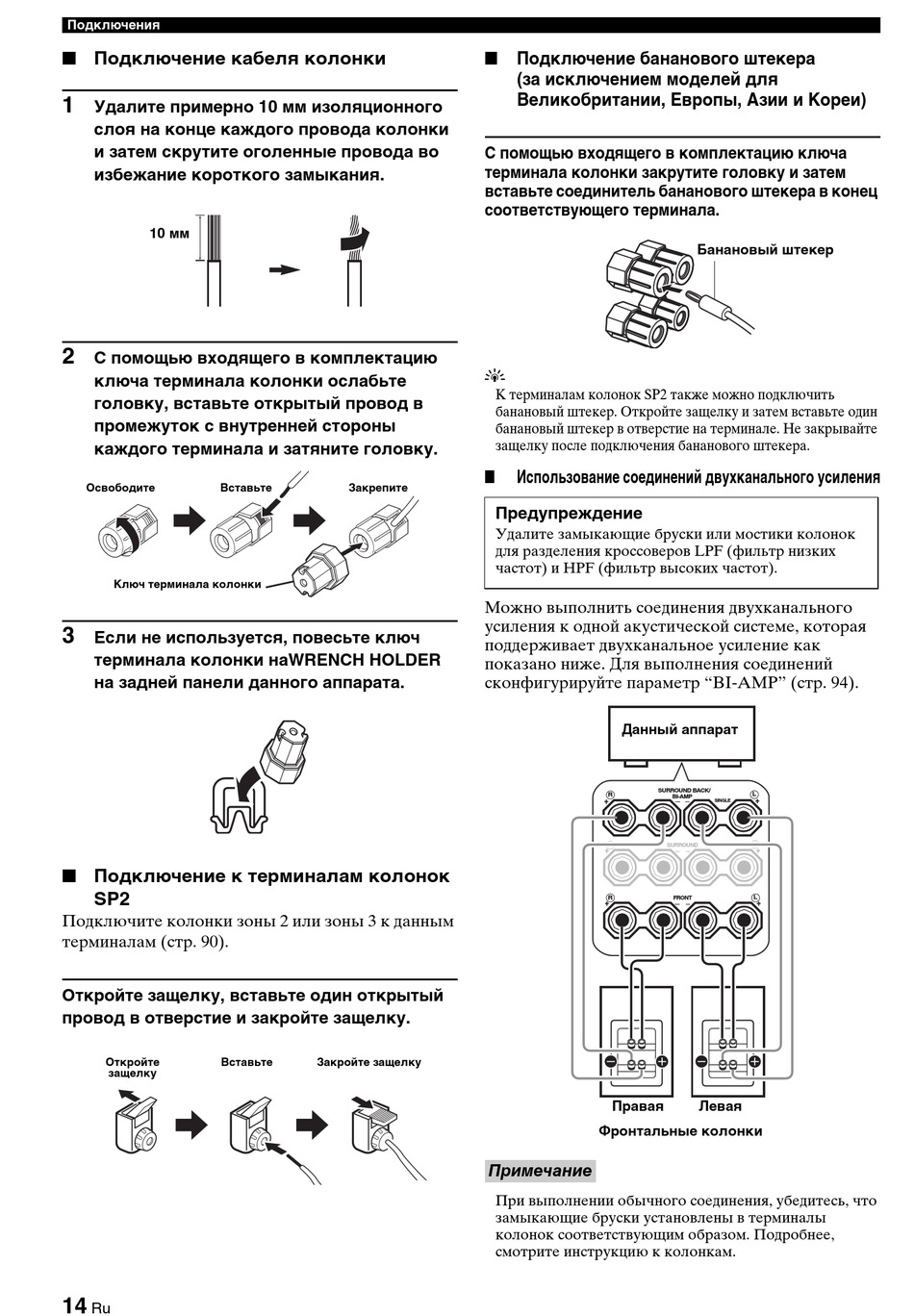

Подключения
■ Подключение кабеля колонки
1
Удалите примерно 10 мм изоляционного
слоя на конце каждого провода колонки
и затем скрутите оголенные провода во
избежание короткого замыкания.
10 мм
2
С помощью входящего в комплектацию
ключа терминала колонки ослабьте
головку, вставьте открытый провод в
промежуток с внутренней стороны
каждого терминала и затяните головку.
Освободите Вставьте
Ключ терминала колонки
3
Если не используется, повесьте ключ
терминала колонки наWRENCH HOLDER
на задней панели данного аппарата.
■ Подключение к терминалам колонок
SP2
Подключите колонки зоны 2 или зоны 3 к данным
терминалам (стр. 90).
Откройте защелку, вставьте один открытый
провод в отверстие и закройте защелку.
Откройте Вставьте
защелку
14
Ru
■ Подключение бананового штекера
С помощью входящего в комплектацию ключа
терминала колонки закрутите головку и затем
вставьте соединитель бананового штекера в конец
соответствующего терминала.
y
■
Закрепите
Можно выполнить соединения двухканального
усиления к одной акустической системе, которая
поддерживает двухканальное усиление как
показано ниже. Для выполнения соединений
сконфигурируйте параметр "BI-AMP" (стр. 94).
Закройте защелку
Примечание
(за исключением моделей для
Великобритании, Европы, Азии и Кореи)
К терминалам колонок SP2 также можно подключить
банановый штекер. Откройте защелку и затем вставьте один
банановый штекер в отверстие на терминале. Не закрывайте
защелку после подключения бананового штекера.
Использование соединений двухканального усиления
Предупреждение
Удалите замыкающие бруски или мостики колонок
для разделения кроссоверов LPF (фильтр низких
частот) и HPF (фильтр высоких частот).
Данный аппарат
SURROUND BACK/
R
+
R SURROUND
+
R
+
Правая
Фронтальные колонки
При выполнении обычного соединения, убедитесь, что
замыкающие бруски установлены в терминалы
колонок соответствующим образом. Подробнее,
смотрите инструкцию к колонкам.
Банановый штекер
L
BI-AMP
+
SINGLE
L
+
FRONT L
+
Левая
