AUFSTELLEN DES STATIVES
Das Stativ ist die Grundhalterung für Ihr
Teleskop. Die Höhe kann so eingestellt werden,
dass Sie bequem sehen können. Hinweis: Die Zahl
in Klammern, z.B. (3), bezieht sich auf Abb. 1A und
1B, sofern nicht anders angegeben. Das Stativ wird
ab Werk vormontiert geliefert und benötigt nur die
Montierung und die Zubehörablage.
1. Spreizen Sie die Stativbeine gleichmäßig
auseinander.
2. Stellen Sie die Höhe Ihres Stativs ein:
a. Drehen und lockern der Stativbeinverriegelung
mit Rändelschraube (36) zum Entriegeln der
verschiebbaren Beinverlängerung (37).
b. Schieben Sie das innenliegende Stativbein (37)
auf die gewünschte Länge hinein oder heraus.
c. Drehen und ziehen Sie die Rändelschraube (36)
der Beinverriegelung an, um das innenliegende
Stativbein wieder zu fixieren.
d. Wiederholen Sie dies für die beiden anderen
Stativbeine, so dass nach Abschluss des Vorgangs
das Stativ auf gleicher Höhe steht.
ANBRINGEN DER ZUBEHÖRABLAGE
Die Zubehörablage wird in der Mitte der Stativbeine
befestigt und ist ein praktischer Ort, um Okulare
und
anderes
Meade-Zubehör
Beobachtung aufzubewahren, wie beispielsweise
die Barlow-Linse.

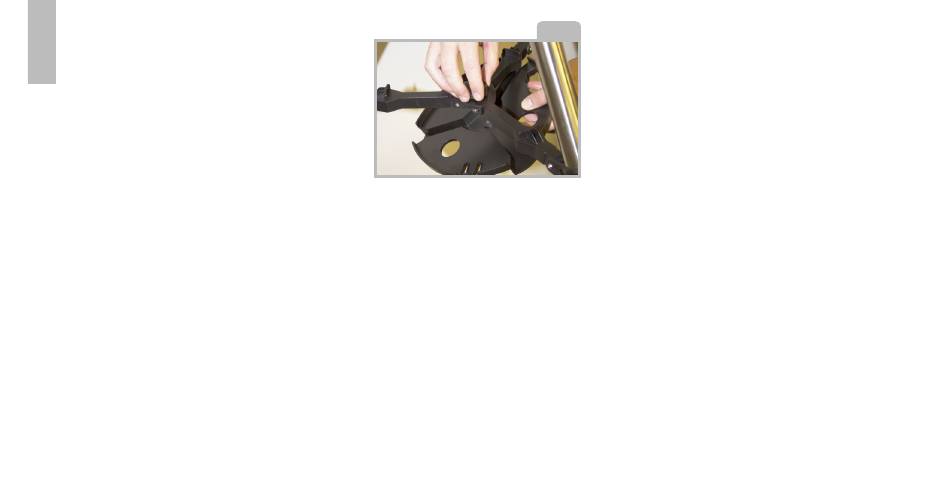

Zur Befestigung der Zubehörablage, legen Sie
die Ablage unter die Beinstützen (35) und richten
Sie sie mit den 3 in die Ablage eingebauten
Rillen aus. Mit dem Befestigungsknopf (39) für die
Zubehörablage wird die Ablage fixiert.
Zum Entfernen der Ablage, lockern Sie den
Befestigungsknopf (39) der Zubehörablage und
entfernen Sie dann die Ablage.
ANBRINGEN DER MONTIERUNG
Befestigen
Sie
anschließend
Montierungskörper (2) am Stativ, indem Sie die
Montierungsbasis auf das Stativ legen. Fixieren
Abb. 2
Sie die Montierung anschließend mit dem
großen Azimut-Verriegelungsknopf (30) an der
Stativoberseite. Zudrehen bis er fest ist.
ANBRINGEN DER GEGENGEWICHTSSTANGE UND
DES GEGENGEWICHTS
1. Die Gegengewichtsstange (6) bis zum Anschlag
in die Deklinationsachse (21, Abb. 3) der
Montierung eindrehen.
2. Entfernen Sie den Sicherheitsknopf (8) und
legen Sie ihn beiseite.
während
der
3. Halten Sie das Gegengewicht (5) mit einer Hand
fest und schieben Sie das Gegengewicht bis in die
Höhe von etwa 5 Zentimetern der Stabunterseite
(6).
4. Sichern Sie die Position, indem Sie den
Verriegelungsknopf
festziehen.
5. Schrauben Sie die Sicherheitsmutter (8) in den
Gegengewichtsstange bis zum Anschlag ein.
Hinweis: Achten Sie darauf, dass der Sicherung-
sknopf (8) immer an seiner Position auf dem Stab
bleibt. Diese Sicherheitsfunktion verhindert, dass
den
das Gegengewicht unbeabsichtigt von der Stange
fällt.
(7)
des
Gegengewichts
