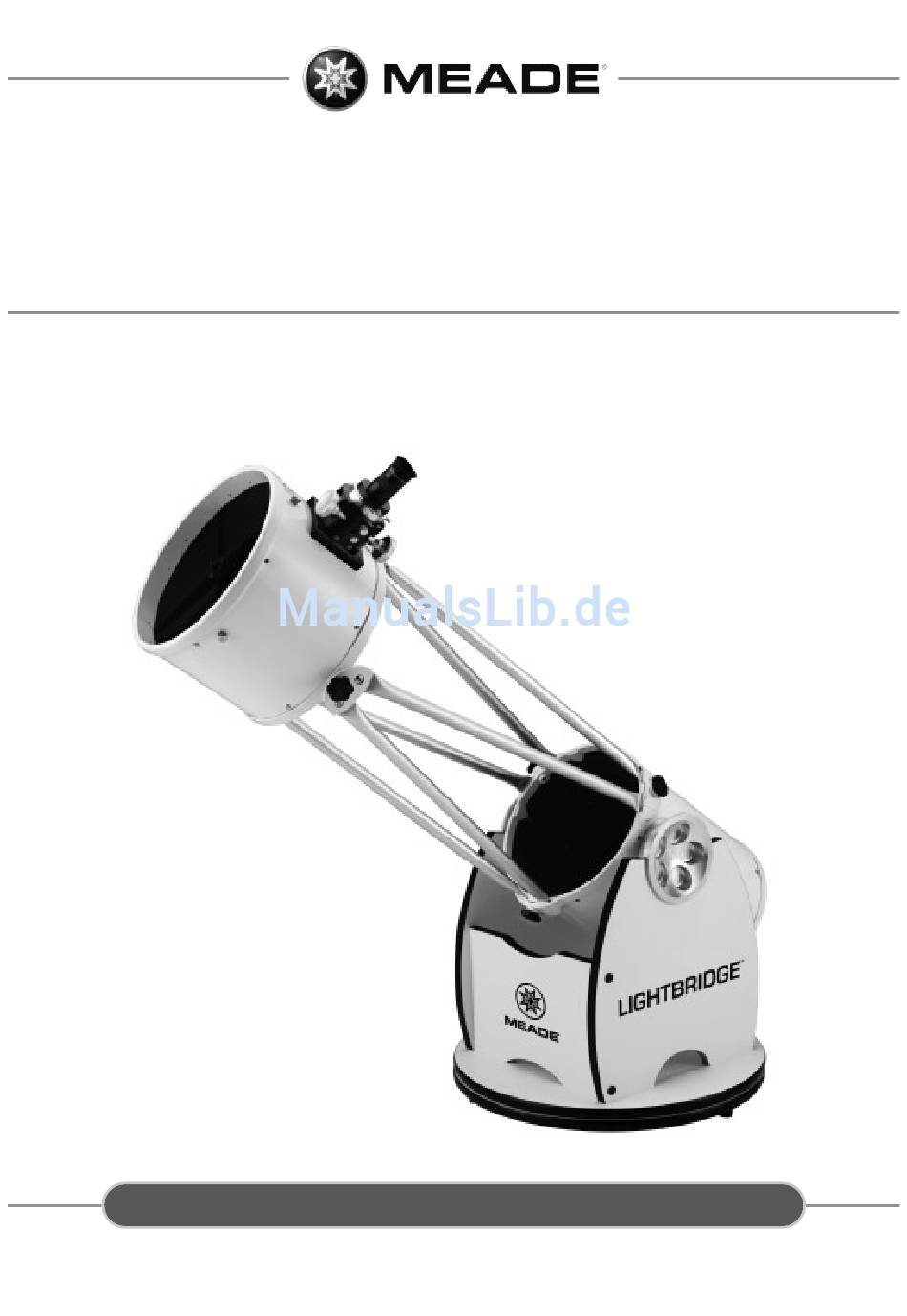

- Seite 1 LIGHTBRIDGE Gitterrohr- Dobson Betriebsanleitung 8˝ N • 10˝ N • 12˝ N...
-
Seite 3: Inhaltsverzeichnis
Technische Daten ............18 Richten Sie daher nie das Zubehör ................21 Teleskop bzw. dessen Meade Kundendienst ............24 Sucher auf die oder in die Nähe der Sonne. Blicken Sie nicht durch das Teleskop oder den Sucher während es sich bewegt. Kinder soll-... -
Seite 4: Teleskop Beschreibung
LIGHTBRIDGE ELESKOP ESCHREIBUNG Abb. 1 Telekop Beschreibung. Inset A: Der Okularauszug. Tubus 1. Okular 2. Okularauszug 3. Tubusoberteil 4. Obere Halteschrauben (3x) 5. Gitterrohre (3x) 6. Untere Halteschrauben (3x) 7. Höhenlager 8. Tubusunterseite Basis 9. Basis-Seitenteile (2x) 10. Basis-Vorderteil 11. runde Basisplatten (2x) 12. -
Seite 5: Aufbau
LIGHTBRIDGE UFBAU DER ASIS Aufbau der Basis Hinweis: Zusätzlich zum beiliegenden 1/4” Innensechskant- schlüssel benötigen Sie einen Kreuzschraubendreher für den Aufbau. Hinweis: Zahlen in Klammern. z.B. (9), beziehen sich auf Abb.1 und deren Insets. SCHRITT 1: Die Basis trägt das Teleskop und ermöglicht dessen Bewegung in alle Richtungen. -
Seite 6: Aufbau Des Tubus
LIGHTBRIDGE UFBAU DES UBUS Aufbau des Tubus Staubdeckel SCHRITT 7: Stellen Sie die Basis auf die Füße. Setzen Sie die Tubusunterseite (8) in die Basis. Stellen Sie sicher, daß die Höhenräder satt in den Führungen laufen und daß die Rohrnaht in Richtung Naht des Basisvorderteils zeigt. -
Seite 7: Okular Einsetzen, Lichtpunktsucher Anbringen
LIGHTBRIDGE KULAR EINSETZEN ICHTPUNKTSUCHER ANBRINGEN Okular einsetzen, Lichtpunktsucher anbringen SCHRITT 11: Setzen Sie das 1,25” Okular (1) in den Okularauszug und ziehen Sie die Klemmschraube (17) leicht an. Zum Fokussieren drehen Sie die Fokussierräder des Fokussiertriebes (13) hinein bzw. heraus. Wenn Sie das 2”... -
Seite 8: Kollimation
LIGHTBRIDGE OLLIMATION Kollimation Tip: Alle Meade Newton Teleskope werden im Werk vor dem Versand präzise kolli- Ein nützliches Werkzeug zur Kollimation eines Newtons miert. Es kann jedoch vorkommen, daß durch Erschütterungen beim Transport ist ein Justierlaser. Mit Ihm das optische System verstellt wird und neu kollimiert werden muß. Eine erneute kann auch tagsüber eine... - Seite 9 LIGHTBRIDGE OLLIMATION Abb. A: Spigelteleskop nach Newton. (1) Fangspiegelstreben; (2) Fangspiegel; (3) parabolischer Hauptspiegel; (4) Hauptspiegel-Justierschrauben; (5) Okularauszug; (6) Brennpunkt. Vorderansicht Seitenansicht Abb. C: Tubusunterseite (Hauptspiegelzelle): (20) Abb. B: Fangspiegel. (1) Streben; (2) Justierschrauben; Justierschrauben; (21) Feststellschrauben (3) Fangspiegelhalter Okularauszug Fangspiegel Reflexion des Haupspiegels Reflexion des Fangspiegels...
- Seite 10 LIGHTBRIDGE OLLIMATION HINWEIS: Es gibt 6 Schrauben an der Hauptspiegelzelle (Abb. C). Die 3 gewellten Knäufe sind Kollimationsschrauben und die 3 etwas kleineren Rändelschrauben sind die Feststellschrauben. Diese Feststellschrauben müssen leicht gelockert sein, damit Sie die Kollimationsschrauben drehen können. Vermutlich werden Sie einige Zeit benötigen, um ein Gefühl dafür zu entwickeln, mit welcher der Kollimationsschrauben sich das Bild wie gewünscht verändern läßt.
-
Seite 11: Ausrichten Des Lichtpunktsuchers
LIGHTBRIDGE ICHTPUNKTSUCHER MGANG MIT OBSON ELESKOPEN Ausrichten des Lichtpunktsuchers Es empfiehlt sich, die Schritte 1 und 2 tagsüber und Schritt 3 bei Nacht Ein/Aus/Helligkeit durchzuführen. 1. Falls noch nicht geschehen, setzen Sie das 26 mm Okular in den Okularhalter (15) und richten Sie das Teleskop auf ein markantes, mindestens ca. 200 m ent- ferntes Landobjekt (z. -
Seite 12: Ausrechnen Der Vergrößerung
LIGHTBRIDGE ERGRÖßERUNG EOBACHTEN Ausrechnen der Vergrößerung Die Vergrößerung eines Teleskops wird von zwei Faktoren bestimmt: Der Brennweite des Teleskops und der Brennweite des Okulars. Die Brennweites des Okulars ist bei fast allen Modellen auf der Hülse angegeben; im Falle Ihres Teleskops beträgt diese 26 mm. -
Seite 13: Beobachten
Oberfläche relativ kontrastarm und strukturlos. Für die Mondbeobachtung empfiehlt sich ein Neutral-Graufilter, der das teilweise helle Licht dämpft. Dieser ist als Meade Zubehör bei Ihrem Fachhändler erhältlich. Verbringen Sie ruhig einige Nächte mit der Mondbeobachtung; es ist sehr... - Seite 14 LIGHTBRIDGE EOBACHTEN Jupiter: Der größte Planet in unserem Sonnensystem heißt Jupiter, sein Durchmesser ist elfmal größer als die Erde. Der Planet erscheint als Scheibe, über die sich dunkle Linien hinziehen. Es handelt sich bei diesen Linien um Wolkenbänder in der Atmosphäre.
- Seite 15 LIGHTBRIDGE EOBACHTEN einer Distanz von 2,2 Millionen Lichtjahren findet man sie im Sternbild Andromeda. Sie steht halbwegs zwischen dem großen „W“ der Cassiopeia und dem Sternenquadrat des Pegasus. zunehmender Beobachtungserfahrung können sich auch anspruchsvolleren Beobachtungsobjekten z.B. Kugelsternhaufen, Planetarischen Nebeln oder von Zeit zu Zeit auftretenden Kometen widmen. Je mehr Objekte Sie “erspähen”, desto mehr werden Sie auch die Beobachtungsbedingunen abschätzen und festlegen können, welche Objekte sich in dieser Nacht lohnen.
-
Seite 16: Einige Tipps
LIGHTBRIDGE APITEL Einige Tipps Sie werden festgestellt haben, daß durch das Teleskop beobachtete Objekte seitenverkehrt und auf dem Kopf stehend erscheinen. Dies ist aus physikalischen Gründen bei jedem astronomischen Teleskop so und spielt bei der stellaren Beobachtung keine Rolle. Aufgrund der Erddrehung scheinen sich alle Himmelsobjekte langsam durch das Gesichtsfeld zu bewegen. -
Seite 17: Pflege Der Optik
Auflistung von Vereinen und Sternwarten finden Sie unter www.astronomie.de/gad Pflege der Optik Ihr Meade Teleskop ist ein präzise gefertiges optisches Instrument; mit der entsprechenden sorgfältigen Handhabung und Pflege, wie sie solchen Geräten gebührt, kann es Ihnen ein Leben lang Freude bereiten. Bitte beachten Sie hierzu folgende Hinweise: a. -
Seite 18: Technische Daten
9 kg. Gesamtgewicht 19,9 kg 8" DeLuxe Modell Baugleich mit 8” Standard Modell, zuzüglich: Okular Meade 26mm QX Weitwinkel Okular. Azimutlager Nadellager Sucher DeLuxe Lichtpunktsucher Niemals mit dem Teleskop in oder in die Nähe der Sonne blicken: E R B L I N D U N G S G E F A H R... - Seite 19 12,2 kg. Gesamtgewicht 29,4 kg 10" Deluxe Modell Baugleich mit 10” Standard Modell, zuzüglich: Okular Meade 26mm QX Weitwinkel Okular. Azimutlager Nadellager Sucher DeLuxe Lichtpunktsucher Niemals mit dem Teleskop in oder in die Nähe der Sonne blicken: E R B L I N D U N G S G E F A H R...
- Seite 20 15 kg. Gesamtgewicht 36,3 kg 12" DeLuxe Modell Baugleich mit 12” Standard Modell, zuzüglich: Okular Meade 26mm QX Weitwinkel Okular. Azimutlager Nadellager Sucher DeLuxe Lichtpunktsucher Niemals mit dem Teleskop in oder in die Nähe der Sonne blicken: E R B L I N D U N G S G E F A H R...
-
Seite 21: Zubehör
LIGHTBRIDGE UBEHÖR Zubehör Für die Meade LightBridge Teleskope ist eine große Auswahl an Zubehör ver- fügbar. Alle Meade Zubehörteile erfüllen die gleichen strengen Qualitätskriterien wie die Teleskope selber. Für einen kompletten Überblick über das verfüg- bare Meade Zubehör beachten Sie bitte auch den aktuellen Meade Hauptkatalog! Meade Serie 5000™... - Seite 22 LIGHTBRIDGE OTIZEN Niemals mit dem Teleskop in oder in die Nähe der Sonne blicken: E R B L I N D U N G S G E F A H R...
- Seite 23 LIGHTBRIDGE OTIZEN Niemals mit dem Teleskop in oder in die Nähe der Sonne blicken: E R B L I N D U N G S G E F A H R...
-
Seite 24: Meade Kundendienst
LIGHTBRIDGE Wenn Sie in Bezug auf dieses Produkt eine Frage haben, wenden Sie sich bitte an den Meade APD Kundendienst. Für den unwahrscheinlichen Fall, daß Ihr Produkt eine werkseitige Wartung oder eine Reparatur benötigt, wenden Sie sich bitte zuerst schriftlich oder telefonisch an den Meade APD Kundendienst, bevor Sie das Gerät zurückschicken. Hier bekommen Sie die Anschriften der Reparatur &...
