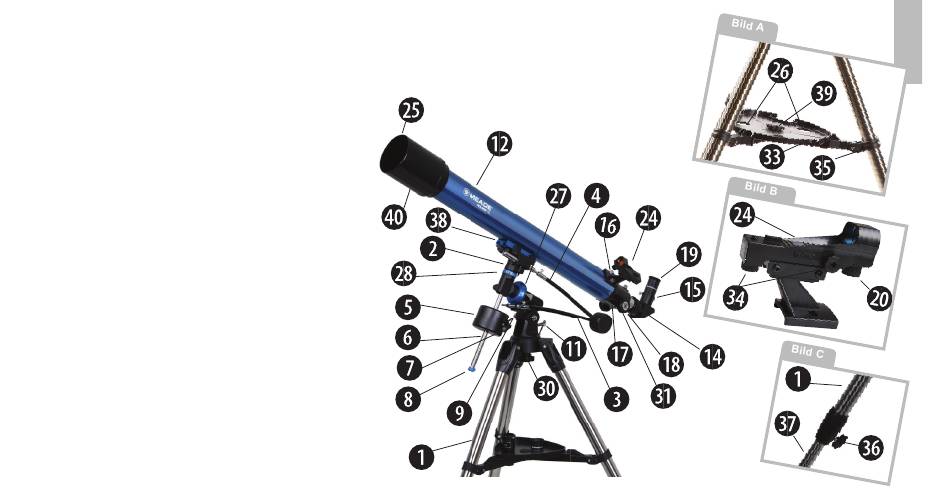

Abbildung 1B
1.
Stativbeine
2.
Kleine äquatoriale Montierung
3.
Flexible Welle Rektaszension
4.
Flexible Welle Deklination
5.
Gegengewicht(e)
6.
Gegengewichtsstange
7.
Gegengewicht Verriegelungsknöpfe
8.
Gegengewichts-Sicherheitsknopf
9.
Klemmung Höhenverstellung (nicht sichtbar)
10.
Polarachse (siehe Abb. 3)
11.
Höhenverstellung
12.
Optischer Haupttubus (OTA)
13.
Sattelplatte für optische Tuben (siehe Abb. 3)
14.
90 Grad Aufrechtbild-Prisma
15.
90 Grad Prisma Rändelschrauben
16.
Rotpunkt-Sucher, Rändelschrauben zur
Befestigung der Montierung (siehe Fig. 4/5)
17.
Okularauszug
18.
Okularauszug Rändelschraube
19.
Okular
20.
Ein/Aus-Schalter für den Rotpunkt-Sucher
(siehe Einsatz B)
21.
Deklinationsachse (siehe Abb. 3)
22.
Rektaszensionssperre (siehe Abb. 3)
23.
Deklinationssperre (siehe Abb. 3)
24.
Rotpunkt-Sucher
25.
Frontseitige Staubschutzhaube (nicht abgebildet)
Meade Polaris Spiegelteleskop
Abbildung 1A:
Bild A: Zuberhörablage
Bild B: Rotpunkt-Sucher
Bild C: Stativbein
26.
Steckplätze für Okularhalter (siehe Bild A)
27.
Rektaszensionsteilkreis
28.
Deklinationsteilkreis
29.
Breitenregler (siehe Abb. 3)
30.
Azimut-Sperre
31.
Okularauszugsknöpfe
32.
Azimut-Basis (siehe Abb. 3)
33.
Zubehörablage
34.
Einstellschrauben für den Rotpunkt-Sucher (siehe
Bild B)
35.
Beinstützen (siehe Bild A)
36.
Stativbeinsicherungsknopf (siehe Bild C)
37.
Verschiebbare Beinverlängerung (siehe Bild C)
38.
OTA Sattelplattenverriegelungsknopf(e) (nicht
sichtbar)
39.
Befestigungsknopf für Zubehörablage (siehe Bild A)
40.
Tauschutzkappe
