Kabelträger installieren
Möglicherweise müssen Sie den Kabelträger installieren. Benutzen Sie zur Ausführung dieser Task die
hier angegebene Prozedur.
Anmerkung: Zur Installation des Kabelträgers müssen folgende Teile montiert werden:

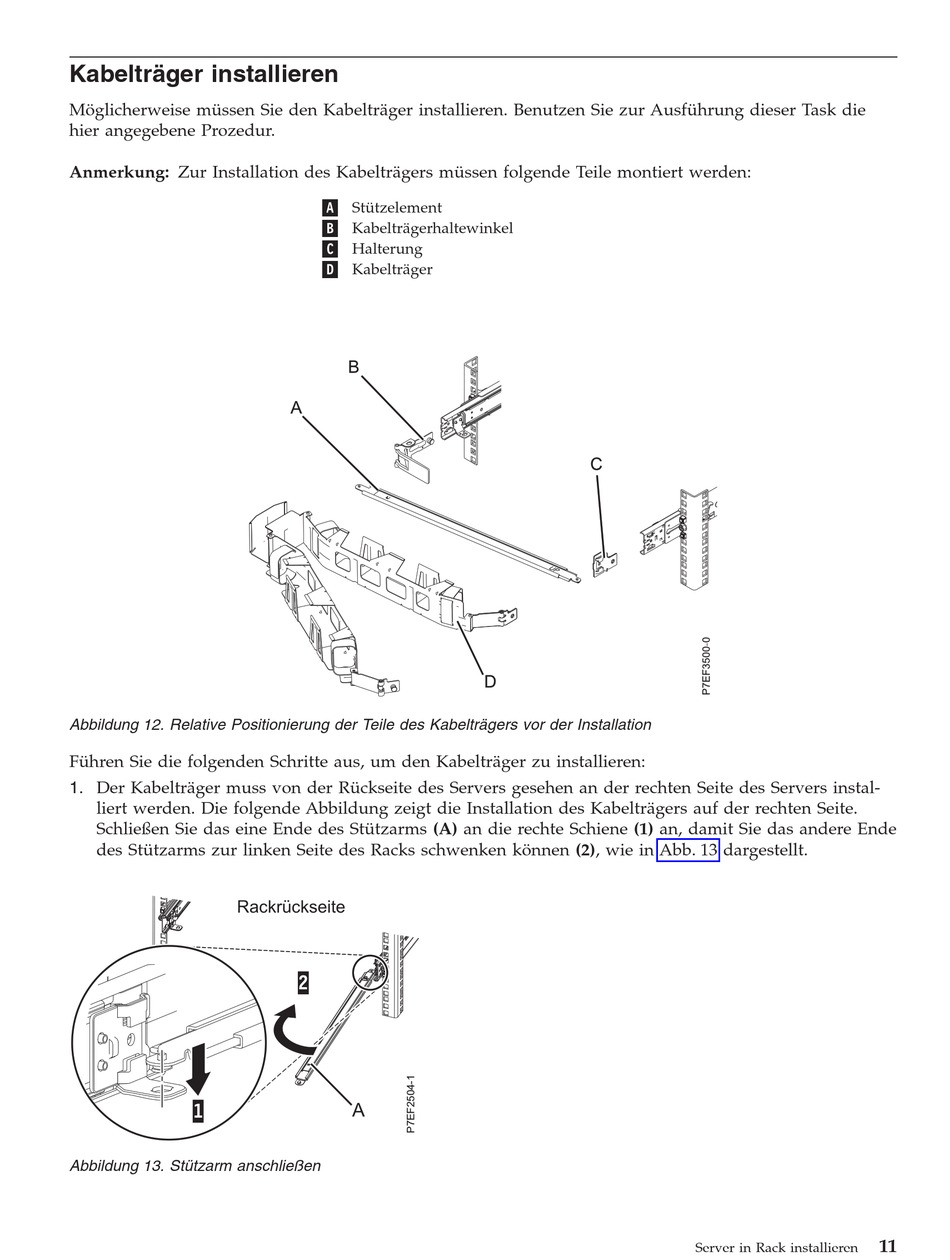

Abbildung 12. Relative Positionierung der Teile des Kabelträgers vor der Installation
Führen Sie die folgenden Schritte aus, um den Kabelträger zu installieren:
1. Der Kabelträger muss von der Rückseite des Servers gesehen an der rechten Seite des Servers instal-
liert werden. Die folgende Abbildung zeigt die Installation des Kabelträgers auf der rechten Seite.
Schließen Sie das eine Ende des Stützarms (A) an die rechte Schiene (1) an, damit Sie das andere Ende
des Stützarms zur linken Seite des Racks schwenken können (2), wie in Abb. 13 dargestellt.
Rackrückseite
1
Abbildung 13. Stützarm anschließen
A
Stützelement
B
Kabelträgerhaltewinkel
C
Halterung
D
Kabelträger
2
A
Server in Rack installieren
11
