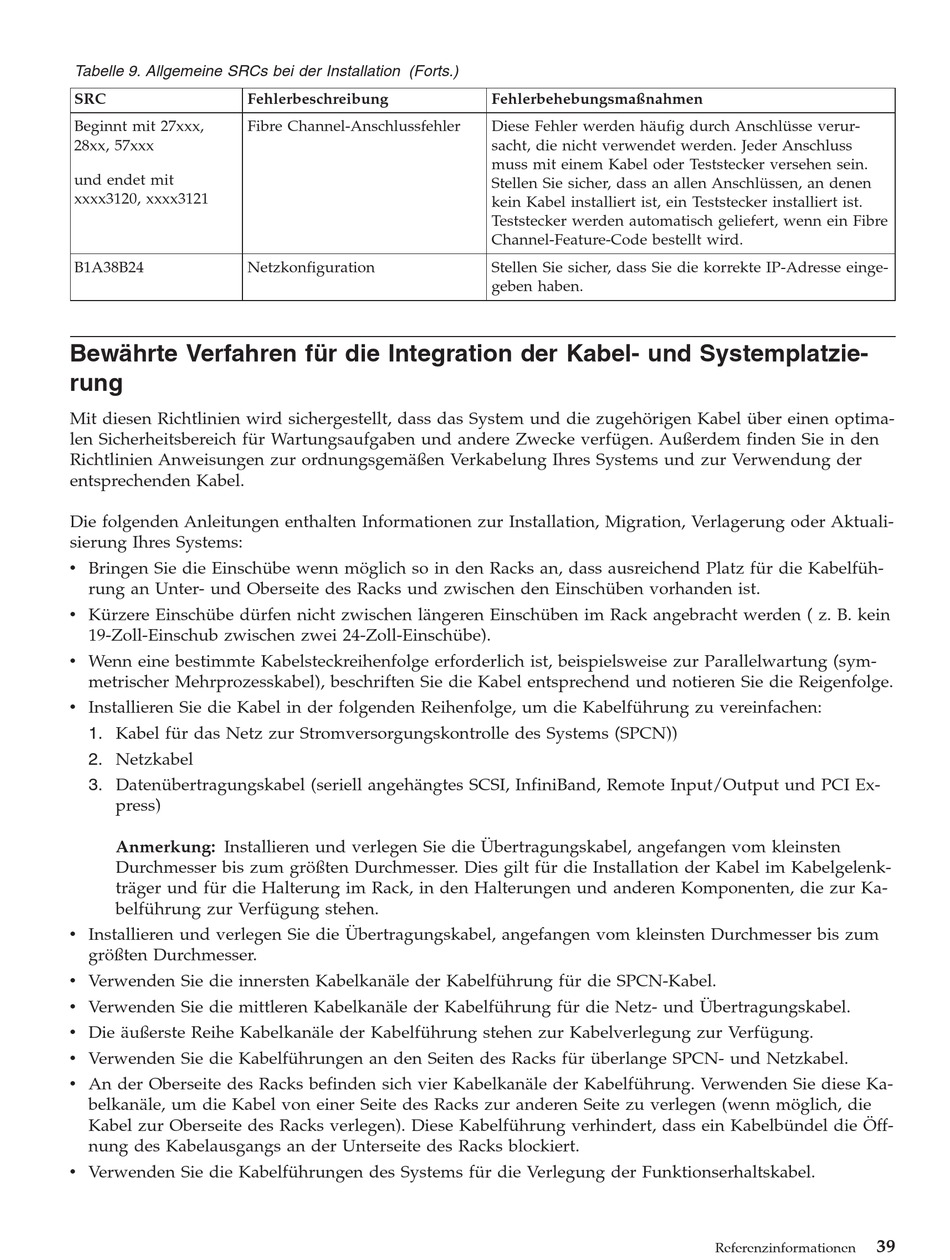

Tabelle 9. Allgemeine SRCs bei der Installation (Forts.)
SRC Fehlerbeschreibung
Beginnt mit 27xxx, Fibre Channel-Anschlussfehler
28xx, 57xxx
und endet mit
xxxx3120, xxxx3121
B1A38B24 Netzkonfiguration
Bewährte Verfahren für die Integration der Kabel- und Systemplatzie-
rung
Mit diesen Richtlinien wird sichergestellt, dass das System und die zugehörigen Kabel über einen optima-
len Sicherheitsbereich für Wartungsaufgaben und andere Zwecke verfügen. Außerdem finden Sie in den
Richtlinien Anweisungen zur ordnungsgemäßen Verkabelung Ihres Systems und zur Verwendung der
entsprechenden Kabel.
Die folgenden Anleitungen enthalten Informationen zur Installation, Migration, Verlagerung oder Aktuali-
sierung Ihres Systems:
v Bringen Sie die Einschübe wenn möglich so in den Racks an, dass ausreichend Platz für die Kabelfüh-
rung an Unter- und Oberseite des Racks und zwischen den Einschüben vorhanden ist.
v Kürzere Einschübe dürfen nicht zwischen längeren Einschüben im Rack angebracht werden ( z. B. kein
19-Zoll-Einschub zwischen zwei 24-Zoll-Einschübe).
v Wenn eine bestimmte Kabelsteckreihenfolge erforderlich ist, beispielsweise zur Parallelwartung (sym-
metrischer Mehrprozesskabel), beschriften Sie die Kabel entsprechend und notieren Sie die Reigenfolge.
v Installieren Sie die Kabel in der folgenden Reihenfolge, um die Kabelführung zu vereinfachen:
1. Kabel für das Netz zur Stromversorgungskontrolle des Systems (SPCN))
2. Netzkabel
3. Datenübertragungskabel (seriell angehängtes SCSI, InfiniBand, Remote Input/Output und PCI Ex-
press)
Anmerkung: Installieren und verlegen Sie die Übertragungskabel, angefangen vom kleinsten
Durchmesser bis zum größten Durchmesser. Dies gilt für die Installation der Kabel im Kabelgelenk-
träger und für die Halterung im Rack, in den Halterungen und anderen Komponenten, die zur Ka-
belführung zur Verfügung stehen.
v Installieren und verlegen Sie die Übertragungskabel, angefangen vom kleinsten Durchmesser bis zum
größten Durchmesser.
v Verwenden Sie die innersten Kabelkanäle der Kabelführung für die SPCN-Kabel.
v Verwenden Sie die mittleren Kabelkanäle der Kabelführung für die Netz- und Übertragungskabel.
v Die äußerste Reihe Kabelkanäle der Kabelführung stehen zur Kabelverlegung zur Verfügung.
v Verwenden Sie die Kabelführungen an den Seiten des Racks für überlange SPCN- und Netzkabel.
v An der Oberseite des Racks befinden sich vier Kabelkanäle der Kabelführung. Verwenden Sie diese Ka-
belkanäle, um die Kabel von einer Seite des Racks zur anderen Seite zu verlegen (wenn möglich, die
Kabel zur Oberseite des Racks verlegen). Diese Kabelführung verhindert, dass ein Kabelbündel die Öff-
nung des Kabelausgangs an der Unterseite des Racks blockiert.
v Verwenden Sie die Kabelführungen des Systems für die Verlegung der Funktionserhaltskabel.
Fehlerbehebungsmaßnahmen
Diese Fehler werden häufig durch Anschlüsse verur-
sacht, die nicht verwendet werden. Jeder Anschluss
muss mit einem Kabel oder Teststecker versehen sein.
Stellen Sie sicher, dass an allen Anschlüssen, an denen
kein Kabel installiert ist, ein Teststecker installiert ist.
Teststecker werden automatisch geliefert, wenn ein Fibre
Channel-Feature-Code bestellt wird.
Stellen Sie sicher, dass Sie die korrekte IP-Adresse einge-
geben haben.
39
Referenzinformationen
