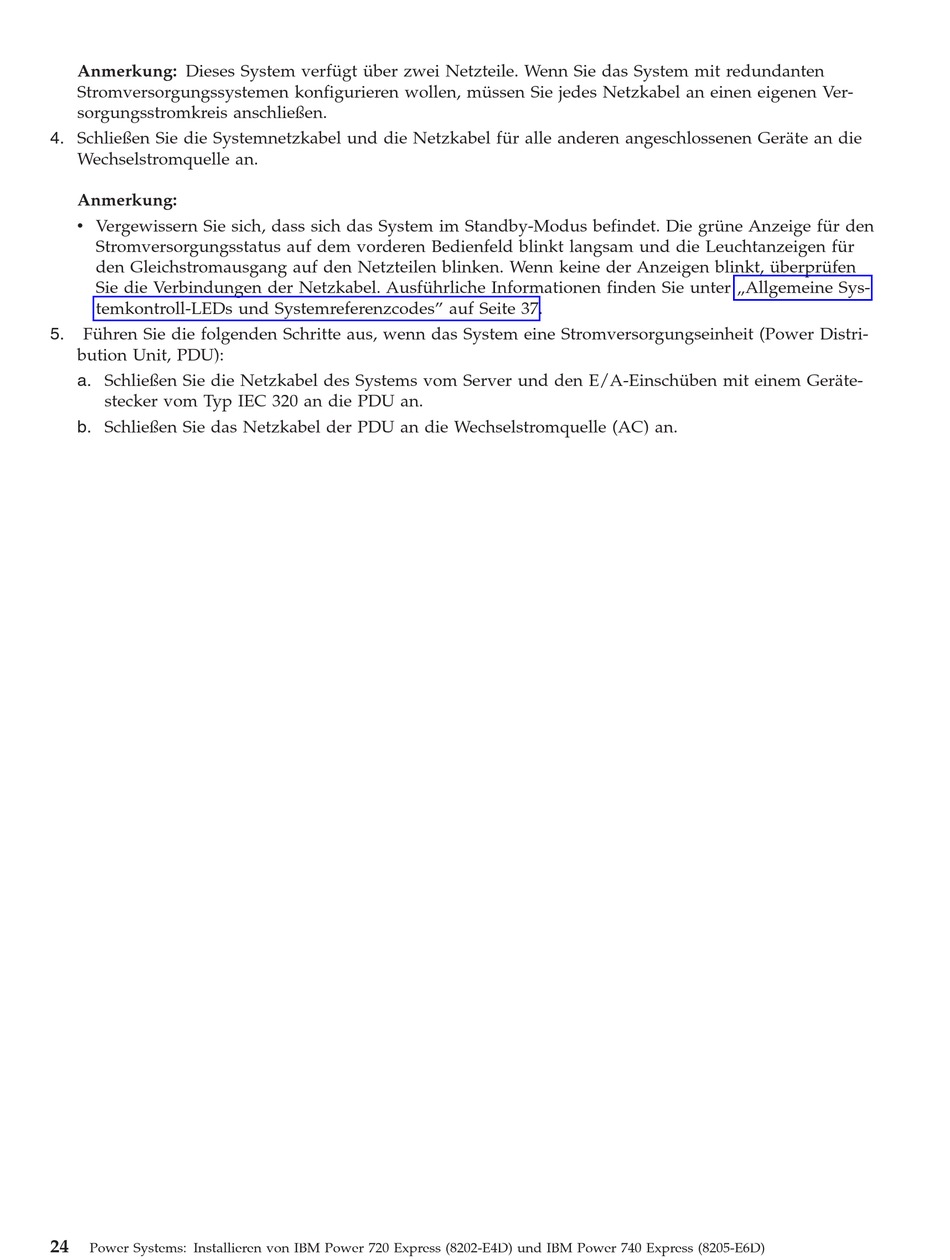

Anmerkung: Dieses System verfügt über zwei Netzteile. Wenn Sie das System mit redundanten
Stromversorgungssystemen konfigurieren wollen, müssen Sie jedes Netzkabel an einen eigenen Ver-
sorgungsstromkreis anschließen.
4. Schließen Sie die Systemnetzkabel und die Netzkabel für alle anderen angeschlossenen Geräte an die
Wechselstromquelle an.
Anmerkung:
v Vergewissern Sie sich, dass sich das System im Standby-Modus befindet. Die grüne Anzeige für den
Stromversorgungsstatus auf dem vorderen Bedienfeld blinkt langsam und die Leuchtanzeigen für
den Gleichstromausgang auf den Netzteilen blinken. Wenn keine der Anzeigen blinkt, überprüfen
Sie die Verbindungen der Netzkabel. Ausführliche Informationen finden Sie unter „Allgemeine Sys-
temkontroll-LEDs und Systemreferenzcodes" auf Seite 37.
Führen Sie die folgenden Schritte aus, wenn das System eine Stromversorgungseinheit (Power Distri-
5.
bution Unit, PDU):
a. Schließen Sie die Netzkabel des Systems vom Server und den E/A-Einschüben mit einem Geräte-
stecker vom Typ IEC 320 an die PDU an.
b. Schließen Sie das Netzkabel der PDU an die Wechselstromquelle (AC) an.
24
Power Systems: Installieren von IBM Power 720 Express (8202-E4D) und IBM Power 740 Express (8205-E6D)
