v Ist kein Antistatikarmband verfügbar, direkt vor dem Entnehmen des Produkts aus der antistatischen
Verpackung und dem Installieren oder Austauschen der Hardware eine unlackierte Metalloberfläche
mindestens 5 Sekunden lang berühren.
Führen Sie die folgenden Schritte aus, um das System im Rack zu installieren:
1. Wenn die Transportabdeckung noch an der Rückseite oder Vorderseite des Systems angebracht ist,
bauen Sie sie aus.
2. Ziehen Sie die Schienen nach vorne heraus (1), bis sie zweimal einrasten. Heben Sie vorsichtig den
Server an und neigen Sie ihn so über die Schienen, dass die hinteren Nagelköpfe (2) am Server an den
hinteren Aussparungen (3) an den Schienen ausgerichtet sind. Schieben Sie den Server nach unten, bis
die hinteren Nagelköpfe in die beiden hinteren Aussparungen eingreifen. Senken Sie die Vorderseite
des Servers anschließend langsam ab (4), bis die anderen Nagelköpfe in die anderen Aussparungen in
den Schienen eingreifen. Stellen Sie sicher, dass sich die vordere Verriegelung (5) über die Nagelköpfe
schiebt.
2
3
1

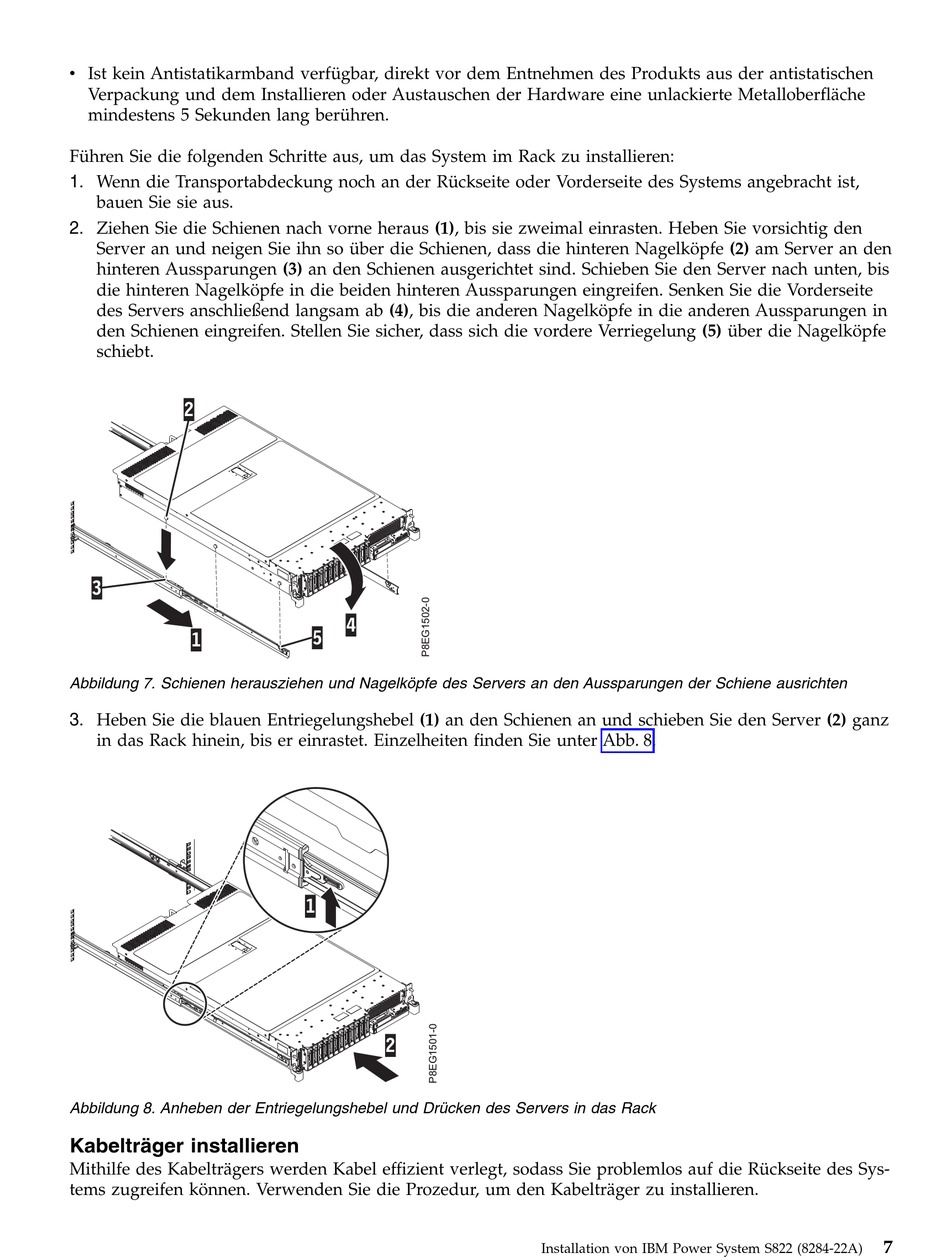

Abbildung 7. Schienen herausziehen und Nagelköpfe des Servers an den Aussparungen der Schiene ausrichten
3. Heben Sie die blauen Entriegelungshebel (1) an den Schienen an und schieben Sie den Server (2) ganz
in das Rack hinein, bis er einrastet. Einzelheiten finden Sie unter Abb. 8.
Abbildung 8. Anheben der Entriegelungshebel und Drücken des Servers in das Rack
Kabelträger installieren
Mithilfe des Kabelträgers werden Kabel effizient verlegt, sodass Sie problemlos auf die Rückseite des Sys-
tems zugreifen können. Verwenden Sie die Prozedur, um den Kabelträger zu installieren.
4
5
1
2
Installation von IBM Power System S822 (8284-22A)
7
