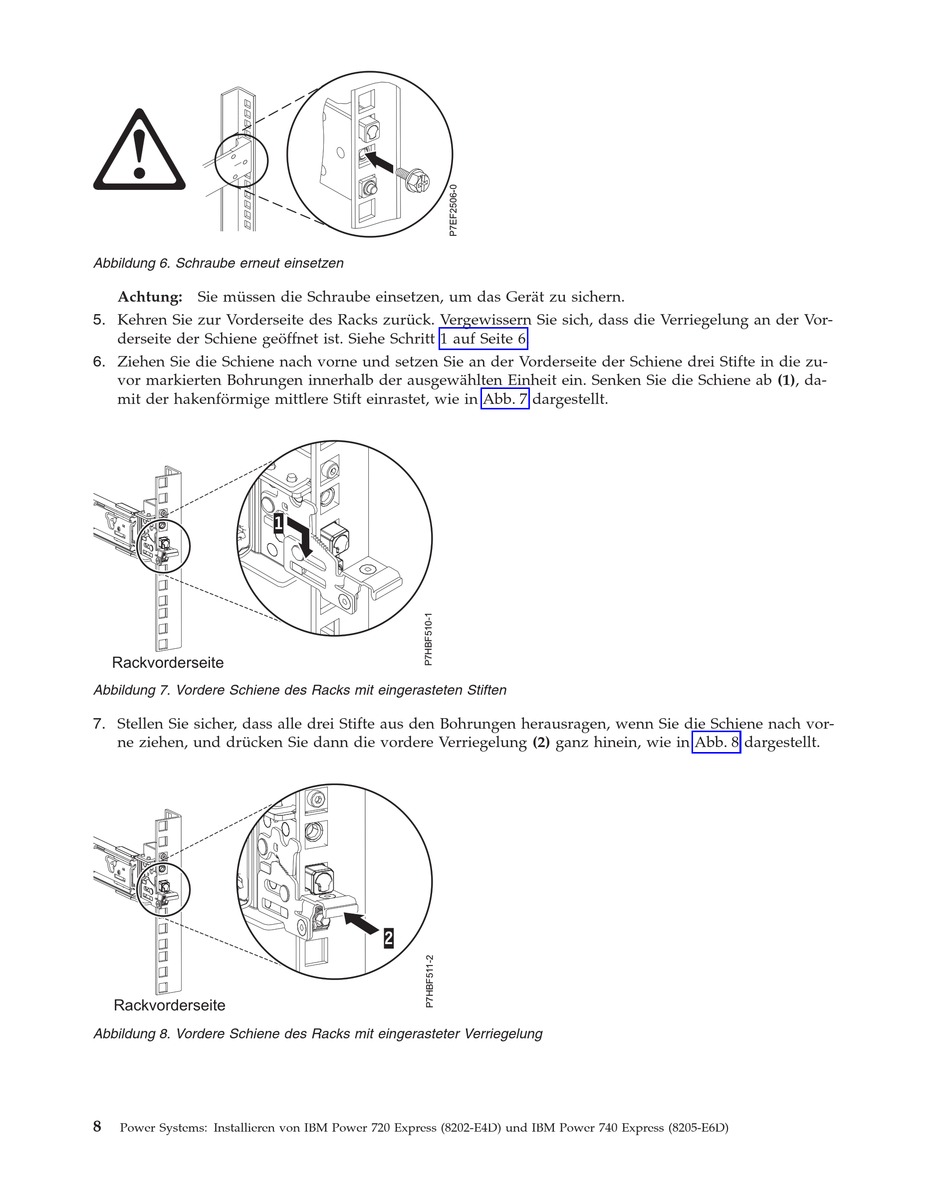

Abbildung 6. Schraube erneut einsetzen
Achtung: Sie müssen die Schraube einsetzen, um das Gerät zu sichern.
5. Kehren Sie zur Vorderseite des Racks zurück. Vergewissern Sie sich, dass die Verriegelung an der Vor-
derseite der Schiene geöffnet ist. Siehe Schritt 1 auf Seite 6.
6. Ziehen Sie die Schiene nach vorne und setzen Sie an der Vorderseite der Schiene drei Stifte in die zu-
vor markierten Bohrungen innerhalb der ausgewählten Einheit ein. Senken Sie die Schiene ab (1), da-
mit der hakenförmige mittlere Stift einrastet, wie in Abb. 7 dargestellt.
Rackvorderseite
Abbildung 7. Vordere Schiene des Racks mit eingerasteten Stiften
7. Stellen Sie sicher, dass alle drei Stifte aus den Bohrungen herausragen, wenn Sie die Schiene nach vor-
ne ziehen, und drücken Sie dann die vordere Verriegelung (2) ganz hinein, wie in Abb. 8 dargestellt.
Rackvorderseite
Abbildung 8. Vordere Schiene des Racks mit eingerasteter Verriegelung
8
Power Systems: Installieren von IBM Power 720 Express (8202-E4D) und IBM Power 740 Express (8205-E6D)
1
2
