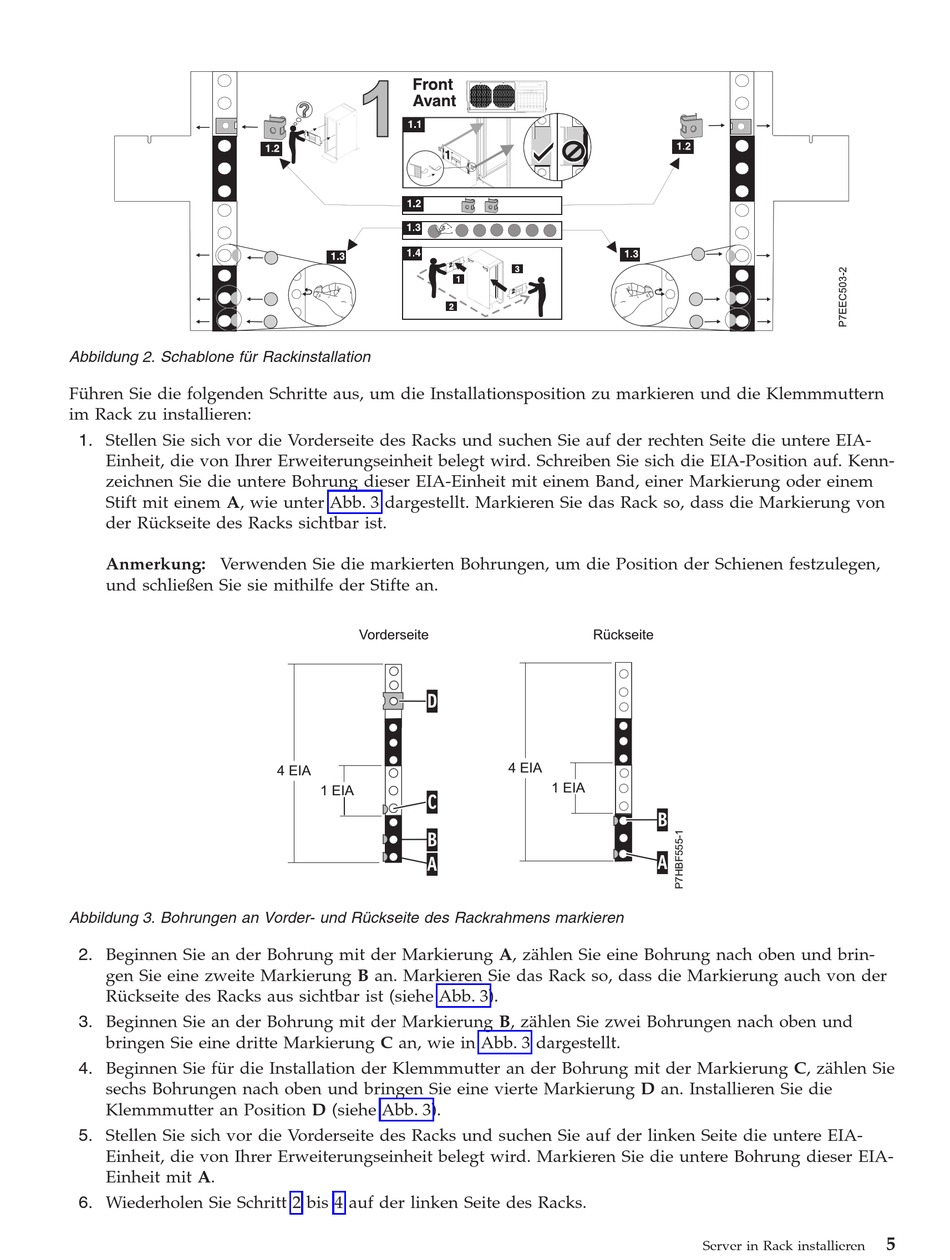

Abbildung 2. Schablone für Rackinstallation
Führen Sie die folgenden Schritte aus, um die Installationsposition zu markieren und die Klemmmuttern
im Rack zu installieren:
1. Stellen Sie sich vor die Vorderseite des Racks und suchen Sie auf der rechten Seite die untere EIA-
Einheit, die von Ihrer Erweiterungseinheit belegt wird. Schreiben Sie sich die EIA-Position auf. Kenn-
zeichnen Sie die untere Bohrung dieser EIA-Einheit mit einem Band, einer Markierung oder einem
Stift mit einem A, wie unter Abb. 3 dargestellt. Markieren Sie das Rack so, dass die Markierung von
der Rückseite des Racks sichtbar ist.
Anmerkung: Verwenden Sie die markierten Bohrungen, um die Position der Schienen festzulegen,
und schließen Sie sie mithilfe der Stifte an.
Abbildung 3. Bohrungen an Vorder- und Rückseite des Rackrahmens markieren
2. Beginnen Sie an der Bohrung mit der Markierung A, zählen Sie eine Bohrung nach oben und brin-
gen Sie eine zweite Markierung B an. Markieren Sie das Rack so, dass die Markierung auch von der
Rückseite des Racks aus sichtbar ist (siehe Abb. 3).
3. Beginnen Sie an der Bohrung mit der Markierung B, zählen Sie zwei Bohrungen nach oben und
bringen Sie eine dritte Markierung C an, wie in Abb. 3 dargestellt.
4. Beginnen Sie für die Installation der Klemmmutter an der Bohrung mit der Markierung C, zählen Sie
sechs Bohrungen nach oben und bringen Sie eine vierte Markierung D an. Installieren Sie die
Klemmmutter an Position D (siehe Abb. 3).
5. Stellen Sie sich vor die Vorderseite des Racks und suchen Sie auf der linken Seite die untere EIA-
Einheit, die von Ihrer Erweiterungseinheit belegt wird. Markieren Sie die untere Bohrung dieser EIA-
Einheit mit A.
6. Wiederholen Sie Schritt 2 bis 4 auf der linken Seite des Racks.
Vorderseite
D
4 EIA
1 EIA
C
B
A
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a
Rückseite
4 EIA
1 EIA
B
A
Server in Rack installieren
