Kabelträger installieren
Möglicherweise müssen Sie den Kabelträger installieren. Verwenden Sie diese Prozedur zum Ausführen
dieser Task.
Führen Sie die folgenden Schritte aus, um den Kabelträger zu installieren:
Anmerkung: Zur Installation des Kabelträgers müssen die folgenden Teile montiert werden:
In der folgenden Abbildung werden die relativen Positionen der Teile des Kabelträgers zueinander vor
der Installation angezeigt.

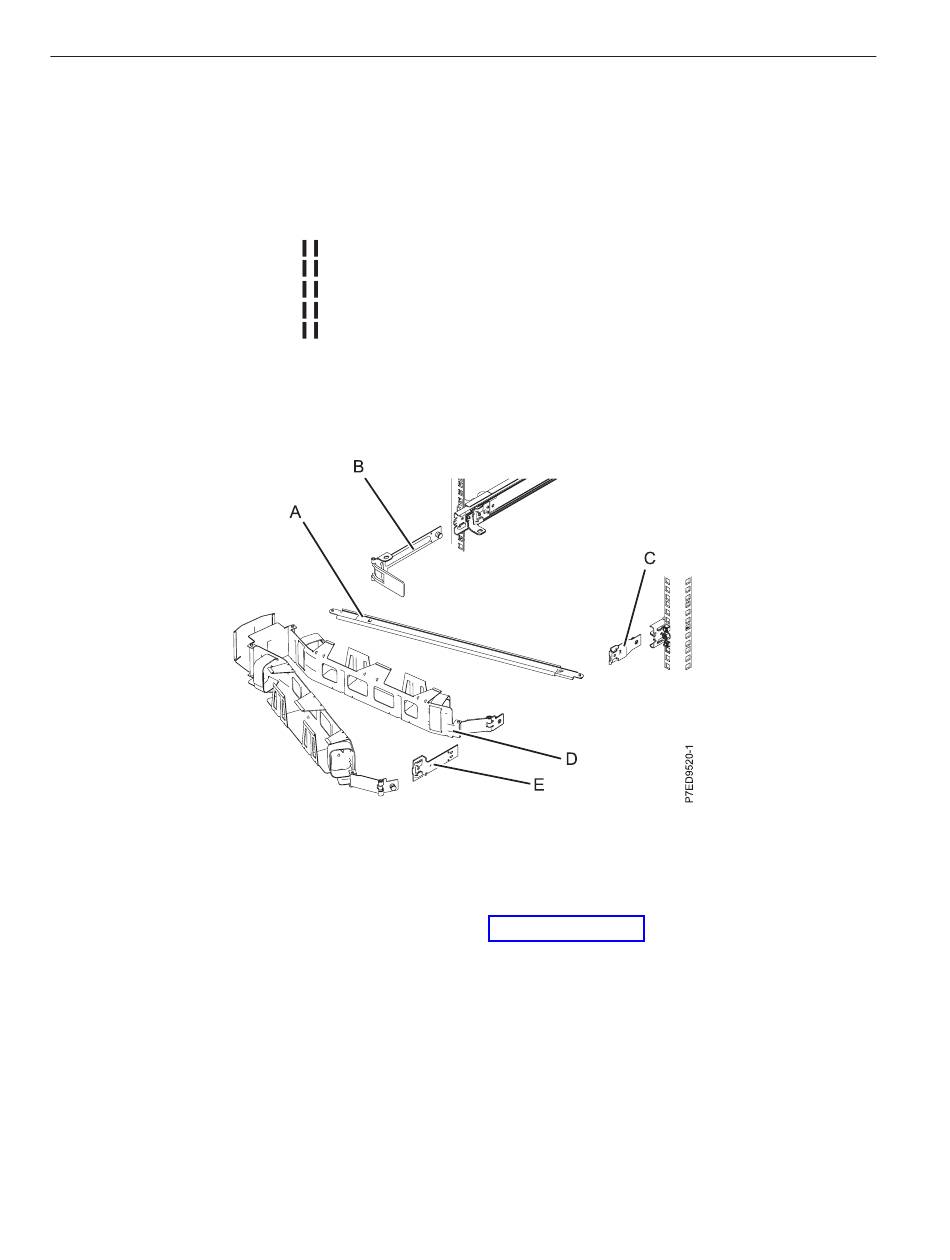

Abbildung 11. Relative Positionen der Teile des Kabelträgers vor Installation
1. Der Kabelträger muss von der Rückseite gesehen an der rechten Seite des Servers installiert werden.
In der folgenden Abbildung wird angezeigt, wie er auf der rechten Seite installiert wird. Schließen Sie
ein Ende des Stützarms (A) an die rechte Schiene (1) an, damit Sie das andere Ende des Stützarms (2)
zur linken Seite des Racks schwenken können (siehe Abb. 12 auf Seite 11).
10
Power Systems: Systeme IBM Power 710 Express und Power 730 Express (8231-E2B) installieren
A
Stützarm
B
Kabelträgerhaltewinkel
C
Halterung
D
Kabelträger
E
Erweiterungshalterung
