v Halten Sie bei Übertragungskabeln (SAS, IB, RIO und PCIe) einen Mindestbiegedurchmesser von 101,6
mm (4 Zoll) ein.
v Halten Sie bei Netzkabeln eine Mindestbiegedurchmesser von 50,8 mm (2 Zoll) ein.
v Halten Sie bei SPCN-Kabeln einen Mindestbiegedurchmesser von 25,4 mm (1 Zoll) ein.
v Verwenden Sie für jede Punkt-zu-Punkt-Verbindung das kürzeste verfügbare Kabel.
v Lassen Sie ausreichend Durchhang, wenn Kabel über die Rückseite eines Einschubs verlegt werden
müssen, damit bei Wartungen des Einschubs nicht zu viel Zug auf die Kabel ausgeübt wird.
v Lassen Sie beim Verlegen ausreichend Durchhang um den Netzanschluss an der Stromversorgungsein-
heit übrig, damit das Netzkabel zwischen Wand und Stromversorgungseinheit mit der Stromversor-
gungseinheit verbunden werden kann.
v Verwenden Sie gegebenenfalls Klettverschlüsse.
Innen
Netz für
Stromver-
sorgungs-
kontrolle
des Systems
Rack (Rückansicht)

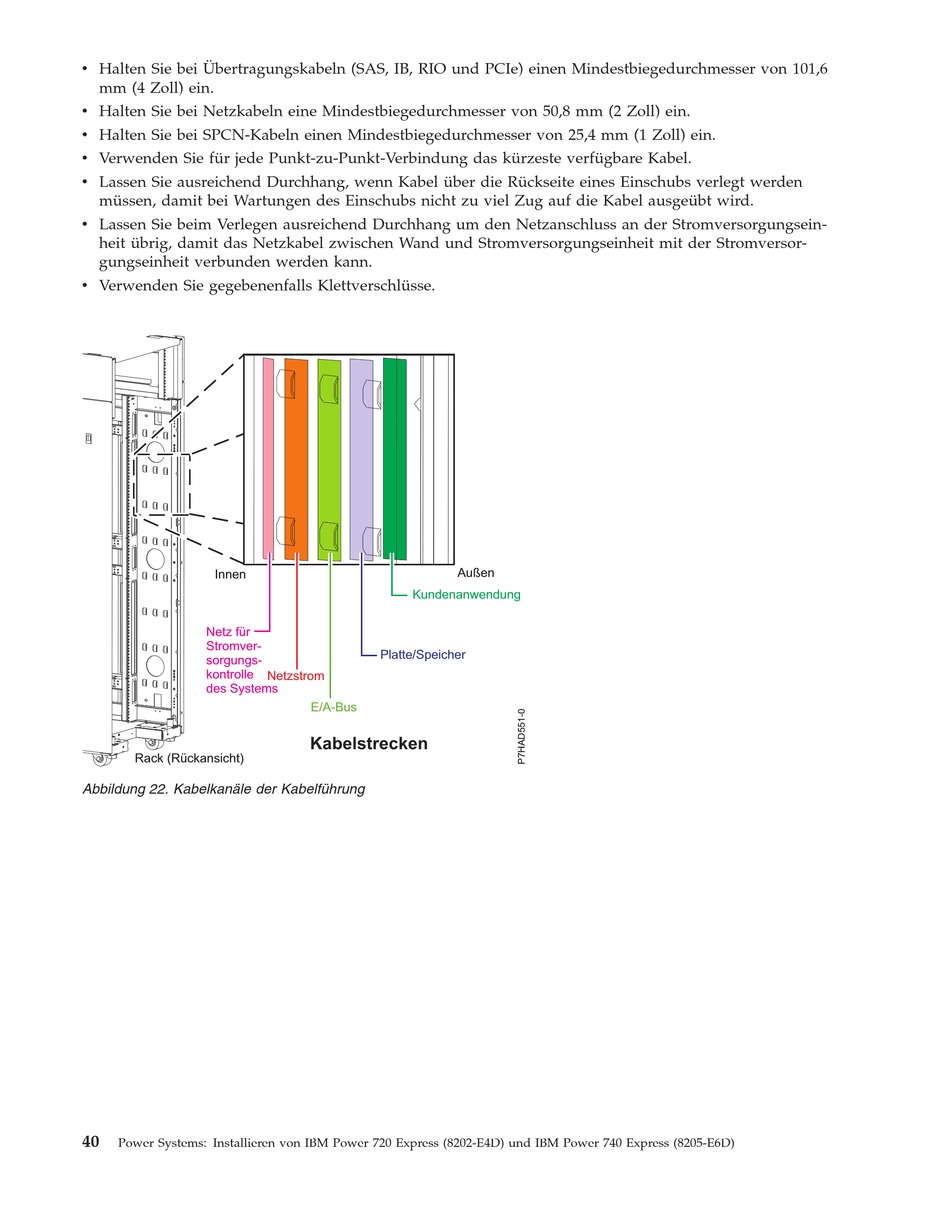

Abbildung 22. Kabelkanäle der Kabelführung
40
Power Systems: Installieren von IBM Power 720 Express (8202-E4D) und IBM Power 740 Express (8205-E6D)
Kundenanwendung
Platte/Speicher
Netzstrom
E/A-Bus
Kabelstrecken
Außen
