2. Suchen Sie die Bohrung an der unteren inneren Ecke des L-förmigen Kabelträgerhaltewinkels (B). Set-
zen Sie das lose Ende des Stützelements so an, dass die Sperrzunge an der Unterseite seiner Spitze an
der Bohrung der Halterung ausgerichtet ist. Setzen Sie die Lasche in die Bohrung ein (1) und drehen
Sie die Halterung (2), um sie am Stützarm zu befestigen, wie in Abb. 14 dargestellt.

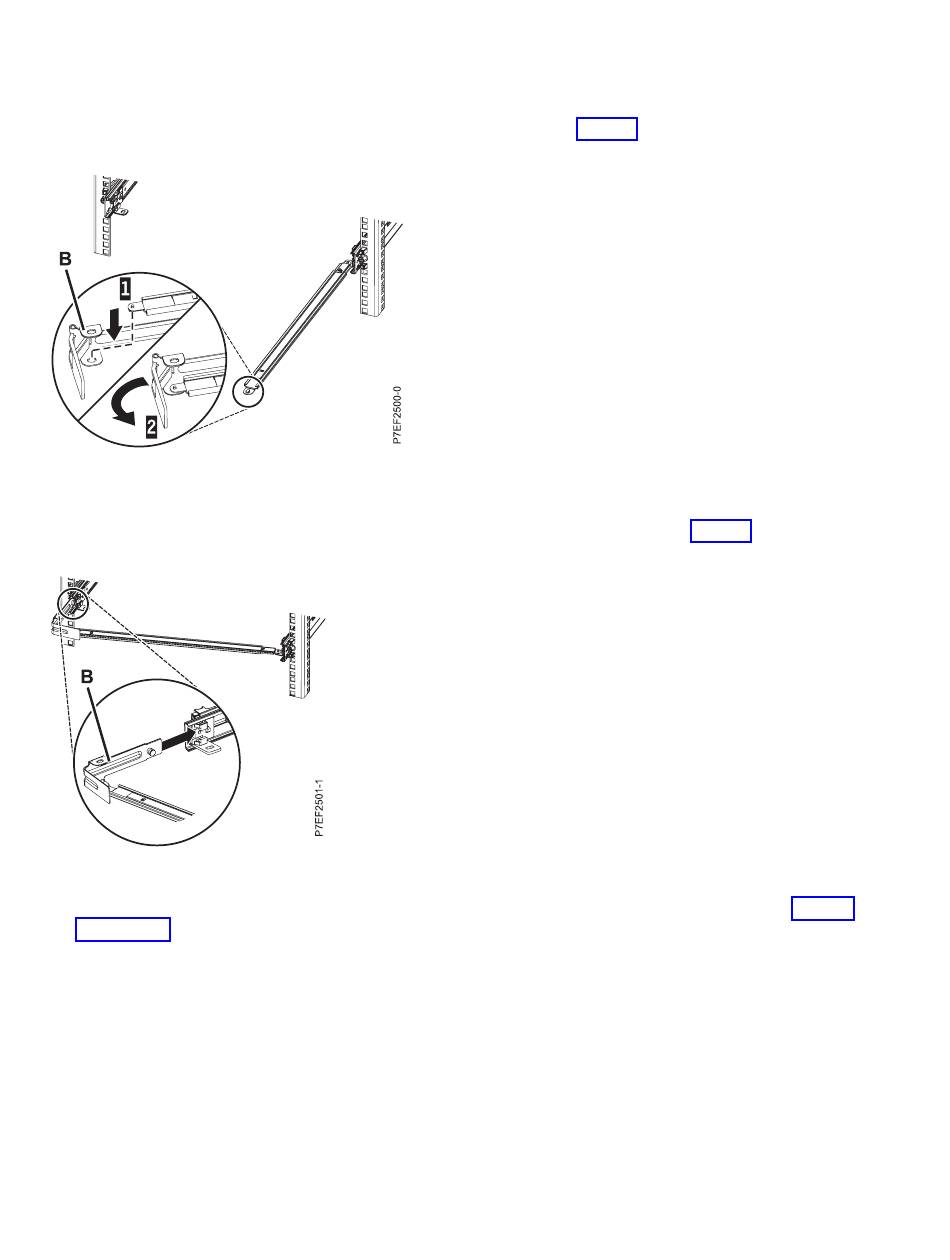

Abbildung 14. Kabelträgerhaltewinkel am Stützarm befestigen
3. Zum Anschließen der anderen Seite des Stützarms an der Rückseite der Schiene schieben Sie die Hal-
terung (B) in die linke Schiene, bis die gefederte Verriegelung einrastet, wie in Abb. 15 dargestellt.
Abbildung 15. Stift herausziehen und Halterung in der Schiene installieren
4. Schieben Sie die Halterung (C) in die rechte Schiene, bis der gefederte Stift einrastet, wie in Abb. 16
auf Seite 13 dargestellt.
