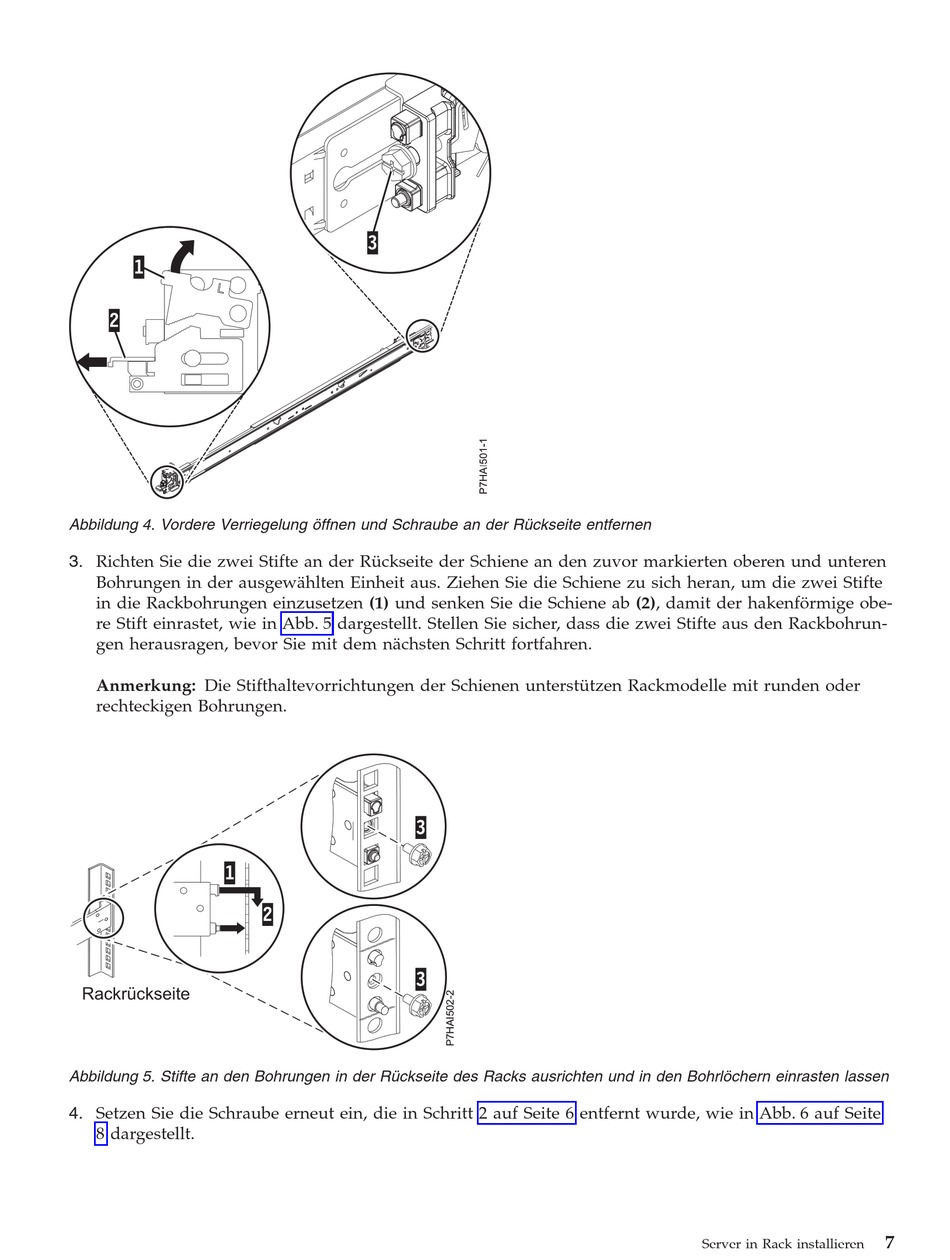

Abbildung 4. Vordere Verriegelung öffnen und Schraube an der Rückseite entfernen
3. Richten Sie die zwei Stifte an der Rückseite der Schiene an den zuvor markierten oberen und unteren
Bohrungen in der ausgewählten Einheit aus. Ziehen Sie die Schiene zu sich heran, um die zwei Stifte
in die Rackbohrungen einzusetzen (1) und senken Sie die Schiene ab (2), damit der hakenförmige obe-
re Stift einrastet, wie in Abb. 5 dargestellt. Stellen Sie sicher, dass die zwei Stifte aus den Rackbohrun-
gen herausragen, bevor Sie mit dem nächsten Schritt fortfahren.
Anmerkung: Die Stifthaltevorrichtungen der Schienen unterstützen Rackmodelle mit runden oder
rechteckigen Bohrungen.
1
Rackrückseite
Abbildung 5. Stifte an den Bohrungen in der Rückseite des Racks ausrichten und in den Bohrlöchern einrasten lassen
4. Setzen Sie die Schraube erneut ein, die in Schritt 2 auf Seite 6 entfernt wurde, wie in Abb. 6 auf Seite
8 dargestellt.
3
2
3
