Deutschmann Automation GmbH & Co. KG
9
Hardware-Anschlüsse, Schalter und Leuchtdioden
9.1
Gerätebeschriftung

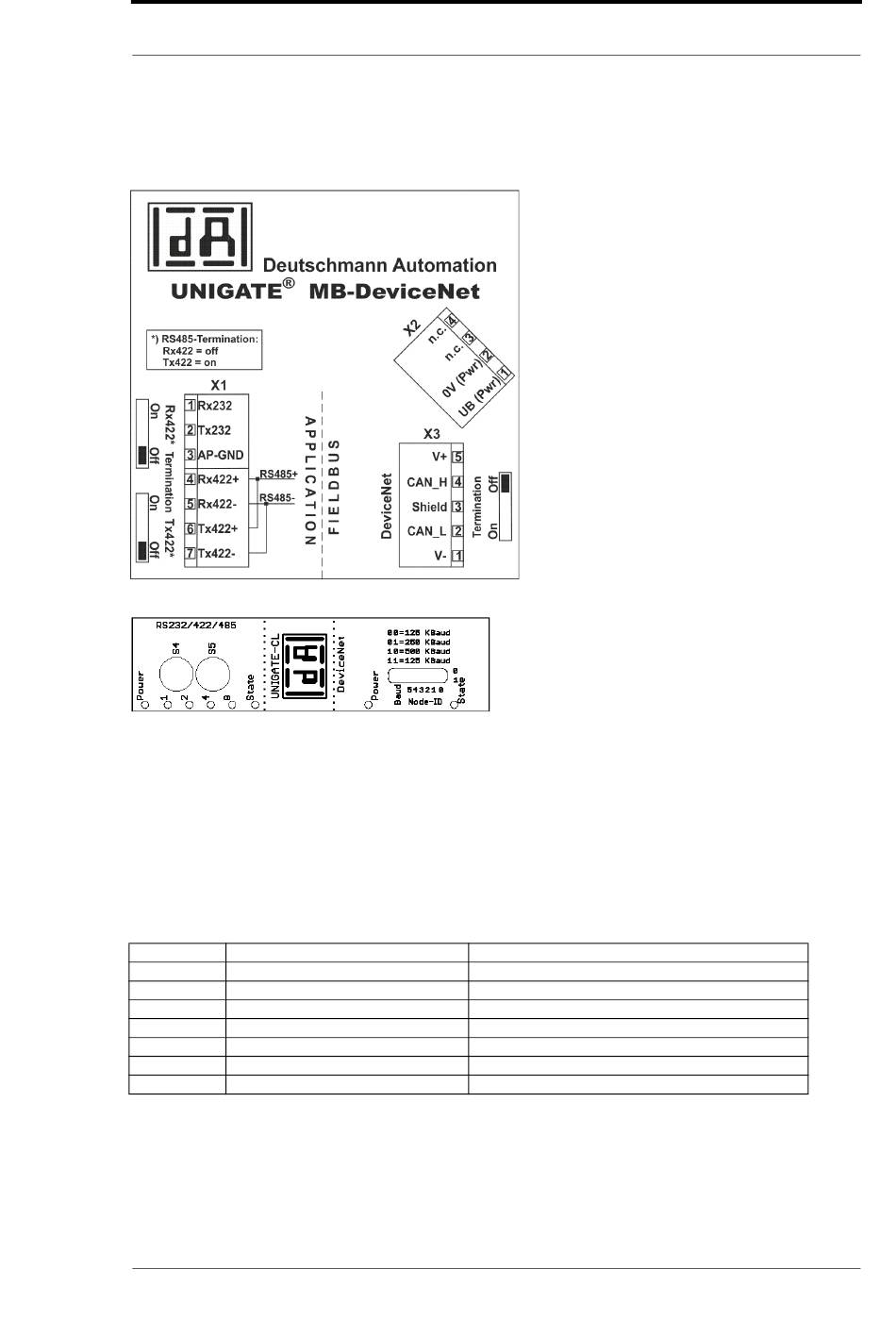

Bild 1: Anschlussbeschriftung und Terminierung
Bild 2: Frontblende: Drehschalter, DIP-Switch und Leuchtanzeigen
9.2
Stecker
9.2.1
Stecker zum externen Gerät (RS-Schnittstelle)
An dem an der Oberseite des Gerätes zugänglichen Stecker ist die serielle Schnittstelle verfüg-
bar.
Pinbelegung X1 (3pol. + 4pol. Schraub-Steckverbinder)
Pin Nr.
Name
1
Rx 232
2
Tx 232
3
AP-GND
4
Rx 422+ (485+)
5
Rx 422- (485-)
6
Tx 422+ (485+)
7
Tx 422- (485-)
14.1.20
UNIGATE
Funktion
Empfangssignal
Sendesignal
Applikation Ground
Empfangssignal
Empfangssignal
Sendesignal
Sendesignal
®
Feldbus-Gateway UNIGATE
Hardware-Anschlüsse, Schalter und Leuchtdioden
®
MB - DeviceNet™ V. 1.6
45
