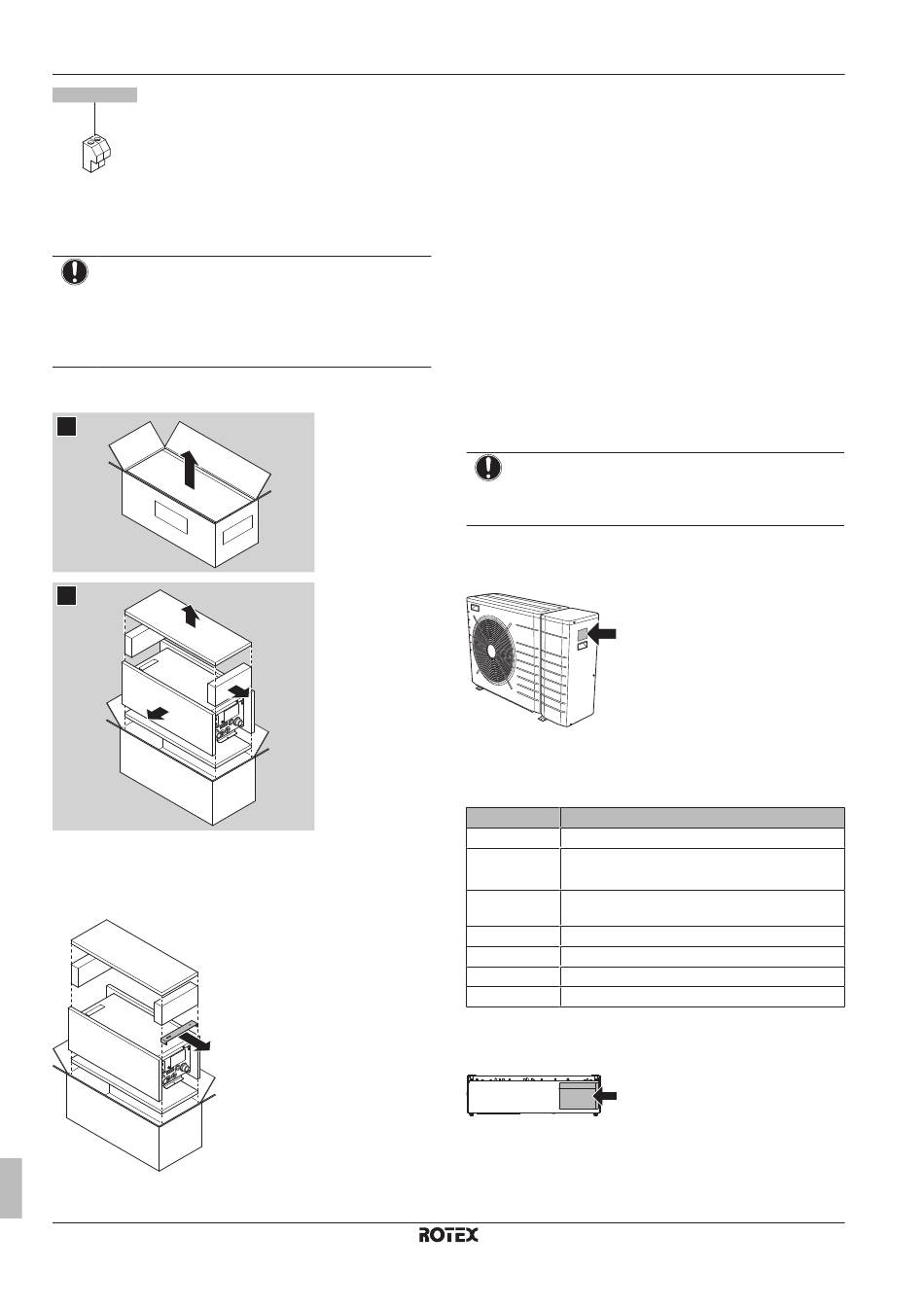

4 Über die Geräte und Optionen
a
2×
a Steckverbinder für das Verbindungskabel zwischen dem
Optionskasten und dem Schaltkasten RKCB07CAV3.
3.5

Reserveheizung

HINWEIS
▪ Die Reserveheizung ist optional und kann nicht
eigenständig verwendet werden.
▪ Um die Reserveheizung nutzen zu können, muss der
optionale Steuerungskasten RKCB07CAV3Bestandteil
des Systems sein.
3.5.1

So packen Sie die Reserveheizung aus

1
2
3.5.2 So entfernen Sie das Zubehör von der
Reserveheizung
1 Entfernen Sie den Wandhalter vom Kasten.
Referenzhandbuch für den Monteur
10
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und
Optionen
Dieses Kapitel enthält folgende Informationen:
▪ Identifizieren des Außengeräts
▪ Identifizieren des Steuerungskastens (falls zutreffend)
▪ Identifizieren der Optionsbox (falls zutreffend)
▪ Identifizieren der Reserveheizung (falls zutreffend)
▪ Kombinieren des Außengeräts mit den Optionen
▪ Kombinieren des Steuerungskastens mit den Optionen
▪ Kombinieren der Optionsbox mit den Optionen
▪ Mögliche Kombinationen
Brauchwasserspeicher
4.2

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.
4.2.1 Typenschild: Außeneinheit
Wo?
Modellkennung
Beispiel: R B/D L Q 05 CA V3
Code
R Monobloc-Wärmepumpe für Außengerät
B B=Umkehrbar (Heizen+Kühlen)
D D=Nur Heizen
L Niedrige Wassertemperatur – Umgebungsbereich:
−10~−25°C
Q Kältemittel R410A
05 Kapazitätsklasse
CA Modellserie
V3 Stromversorgung
4.2.2

Typenschild: Steuerungskasten

Wo?
Modellkennung
Beispiel: RK CB 07 CA V3
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
von Außengerät und
Erläuterung
4P415097-1C – 2018.06
