14 Technische Daten

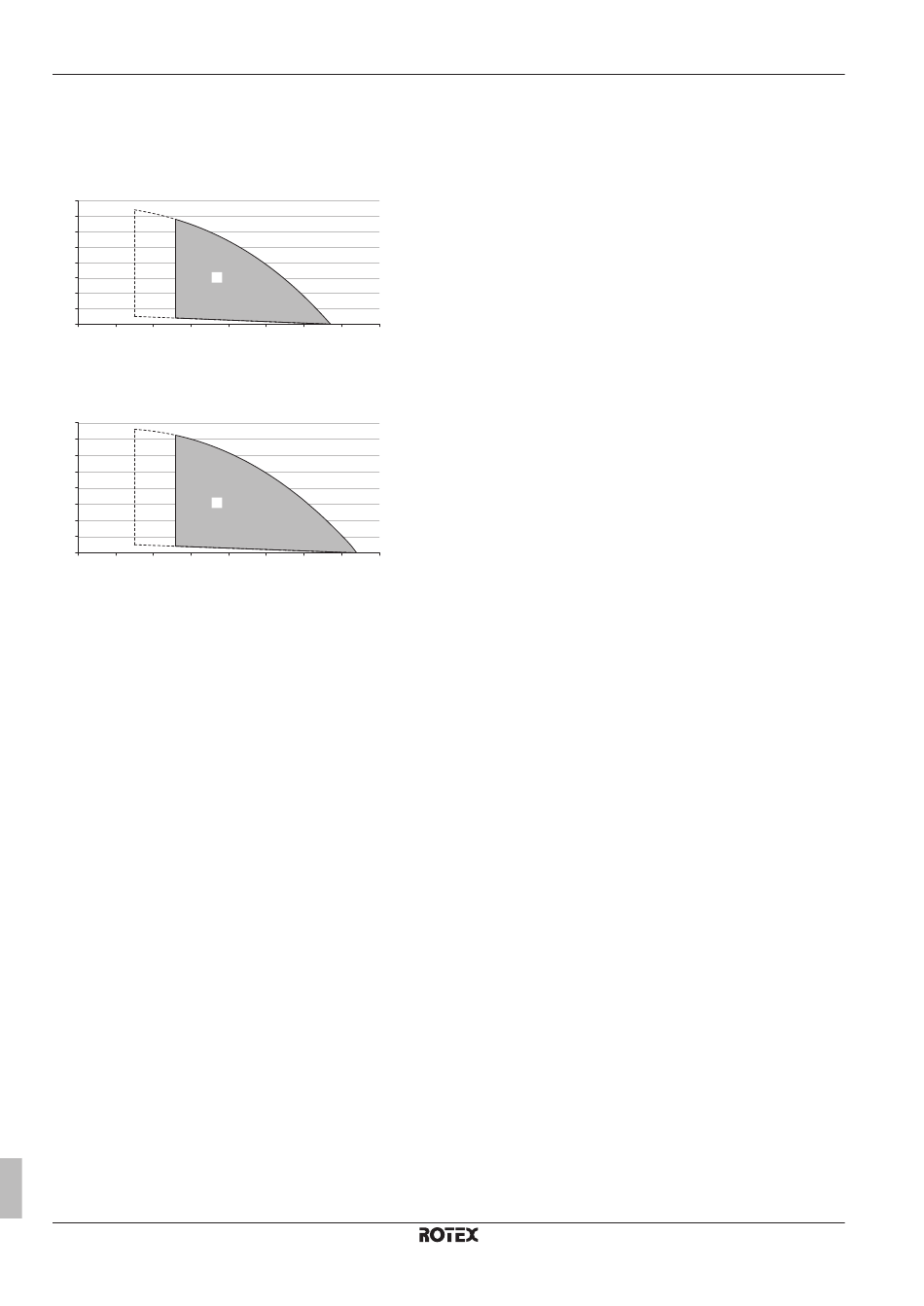

14.4 ESP-Kurve: Außengerät
Hinweis: Falls die minimale Wasserdurchflussmenge nicht erreicht
wird, wird ein Flussfehler ausgegeben.
RDLQ05CAV3+RBLQ05CAV3
A (kPa)
80
70
60
50
40
30 C
20
10
0
0 5 10 15 20
RDLQ07CAV3+RBLQ07CAV3
A (kPa)
80
70
60
50
40
C
30
20
10
0
0 5 10 15 20
A Externer statischer Druck
B Wasserdurchflussmenge
C Betriebsbereich
Hinweise:
▪ Bedeutung der gestrichelten Linien: Der Betriebsbereich wird nur
dann auf niedrigere Durchflussmengen erweitert, wenn das Gerät
nur mit der Wärmepumpe betrieben wird und die Temperatur des
Flussmittels hoch genug ist. (Dies bezieht sich nicht auf den
Startvorgang, auf den Enteisungsbetrieb und auf den Betrieb der
Reserveheizung, falls eine Reserveheizung installiert ist.)
▪ Der höhere Betriebsbereich ist nur gültig, wenn das Flussmedium
Wasser ist. Wenn Glykol zum System hinzugefügt wird, ist der
Betriebsbereich-Grenzwert niedriger.
▪ Die Auswahl eines außerhalb des Betriebsbereichs liegenden
Durchflusses kann zur Beschädigung oder zu einer Fehlfunktion
des Geräts führen.
Referenzhandbuch für den Monteur
106
25 30 35 40
B (l/min)
4D097263
25 30 35 40
B (l/min)
4D097263
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
4P415097-1C – 2018.06
