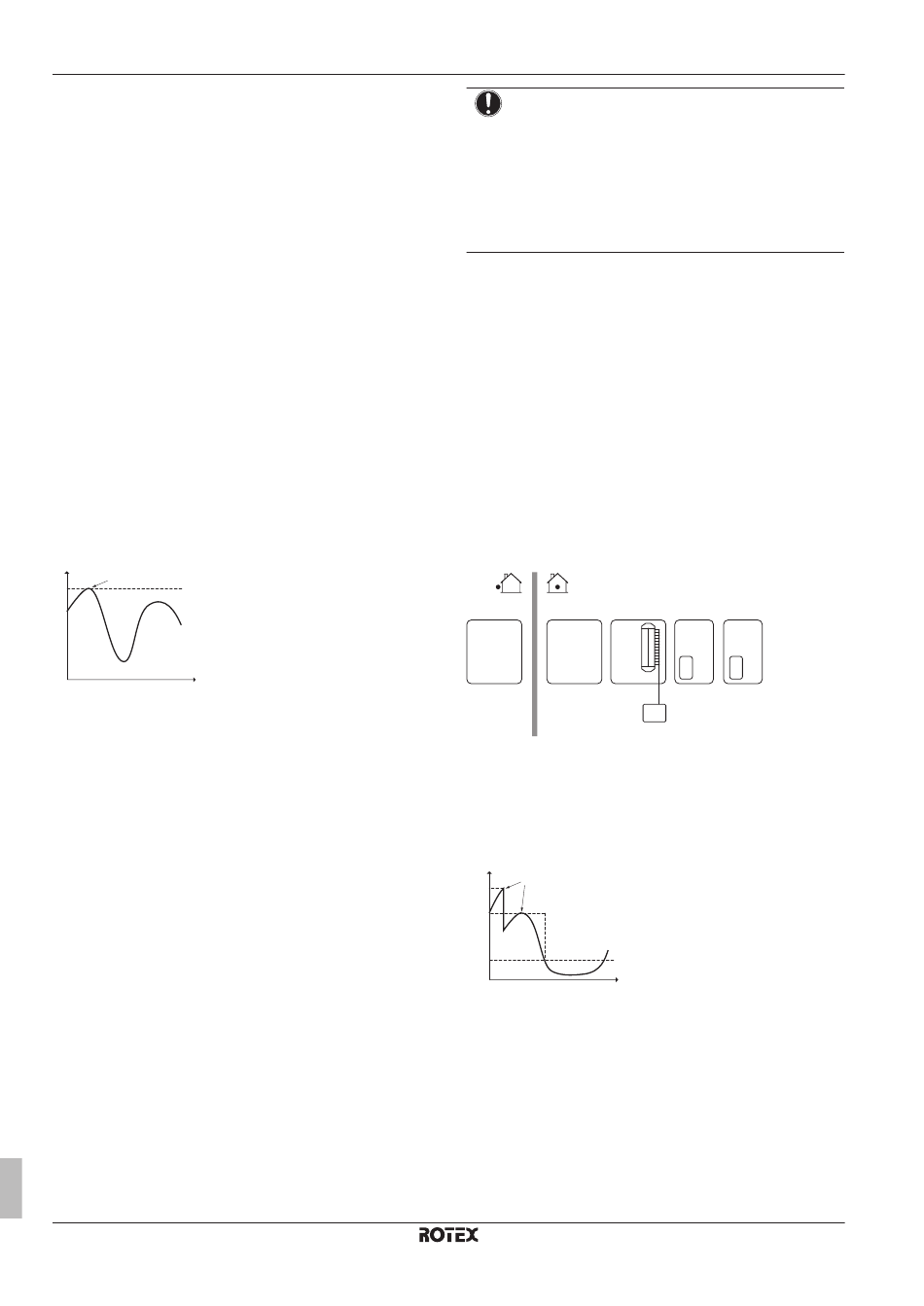

5 Anwendungsrichtlinien
5.5 Einstellen der
Stromverbrauchskontrolle
▪ Die Stromverbrauchskontrolle:
▪ ermöglicht Ihnen, die Leistungsaufnahme des gesamten
Systems zu begrenzen (Summe des Außengeräts, des
Steuerungskastens RKCB07CAV3,
RK2CB07CAV3, des Reserveheizungs-Bausatzes und der
optionalen Zusatzheizung).
▪ Konfiguration: Legen Sie
Leistungsbegrenzungsstufe und das Verfahren, wie diese zu
erreichen ist, fest.
▪ Die Leistungsbegrenzungsstufe kann ausgedrückt werden als:
▪ Maximaler Betriebsstrom (in A)
▪ Maximal zugeführte Leistung (in kW)
▪ Die Leistungsbegrenzungsstufe kann aktiviert werden:
▪ Permanent
▪ Per Digitaleingänge
5.5.1

Permanente Leistungsbegrenzung

Die permanente Leistungsbegrenzung ist nützlich, um eine
maximale Leistungs- oder Stromaufnahme des Systems zu
gewährleisten. In einigen Ländern begrenzt die Gesetzgebung den
maximalen Stromverbrauch
Brauchwasserbereitung.
P
i
a
DI
b
t
P Leistungsaufnahme
i
t Zeit
DI Digitaleingang (Leistungsbegrenzungsstufe)
a Leistungsbegrenzung aktiv
b Tatsächlich zugeführte Leistung
Einstellung und Konfiguration
▪ Keine zusätzliche Ausstattung erforderlich.
▪ Legen Sie die Einstellungen zur Stromverbrauchskontrolle in
[A.6.3.1] über die Bedieneinheit fest (die Beschreibung aller
Einstellungen finden Sie unter
Seite 54):
▪ Wählen Sie den Modus "Vollzeitbegrenzung".
▪ Wählen Sie den Begrenzungstyp aus (Leistung in kW oder
Strom in A).
▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe fest.
▪ Legen Sie die Einstellungen zur Stromverbrauchskontrolle in [9.9]
über die Bedieneinheit fest (die Beschreibung aller Einstellungen
finden Sie unter "8 Erweiterte-Funktion" auf
▪ Auswahl des fortlaufenden Begrenzungsmodus
▪ Wählen Sie den Begrenzungstyp aus (Leistung in kW oder
Strom in A).
▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe fest.
Referenzhandbuch für den Monteur
24
des Optionskastens
über die Bedieneinheit
für die Raumheizung und
"8 Erweiterte-Funktion" auf
Seite 54):
HINWEIS
Stellen Sie einen minimalen Stromverbrauch von ±3,6 kW
ein, um dies zu gewährleisten:
▪ Abtaubetrieb.
mehrfach unterbrochen wird, friert der Wärmetauscher
ein.
▪ Raumheizung und Brauchwasserbereitung, indem Sie
mindestens eine elektrische Heizung (Reserveheizung
Stufe 1 oder Zusatzheizung) zulassen.
die
5.5.2 Leistungsbegrenzung aktiviert durch
Digitaleingänge
Eine Leistungsbegrenzung ist auch nützlich in Kombination mit
einem Energiemanagementsystem.
Die Leistung oder der Strom des gesamten ROTEX-Systems wird
dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen).
Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle
durch Einschränkung der folgenden Werte eingestellt:
▪ Strom (in A)
▪ Zugeführte Leistung (in kW)
Das Energiemanagementsystem (bauseitig zu liefern) legt die
Aktivierung einer bestimmten Leistungsbegrenzungsstufe fest.
Beispiel: Begrenzung
(Beleuchtung, Haushaltsgeräte, Raumheizung etc.) aufgenommenen
die
Leistung.
A B
A Außengerät
B Steuerungskasten
C Optionskasten
D Reserveheizungs-Bausatz
E Brauchwasserspeicher
F Energiemanagementsystem
a Aktivierung der Leistungsbegrenzung (4 Digitaleingänge)
b Reserveheizung
c Zusatzheizung
P
i
a
DI1
DI3
DI4
P Leistungsaufnahme
i
t Zeit
DI Digitaleingänge (Leistungsbegrenzungsstufen)
a Leistungsbegrenzung aktiv
b Tatsächlich zugeführte Leistung
Einrichtung
▪ Installieren Sie den Steuerungskasten RKCB07CAV3 und den
Optionskasten RK2CB07CAV3.
▪ Maximal vier Digitaleingänge werden für die Aktivierung der
entsprechenden Leistungsbegrenzungsstufe verwendet:
▪ DI1 = schwächste Begrenzung (höchster Energieverbrauch)
▪ DI4 = höchste Begrenzung (niedrigster Energieverbrauch)
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
Andernfalls, wenn die
der maximal vom gesamten
C D E
X2M
b c
a
F
b
t
ROTEX HPSU Niedertemperatur-Monobloc
4P415097-1C – 2018.06
Enteisung
Haus
