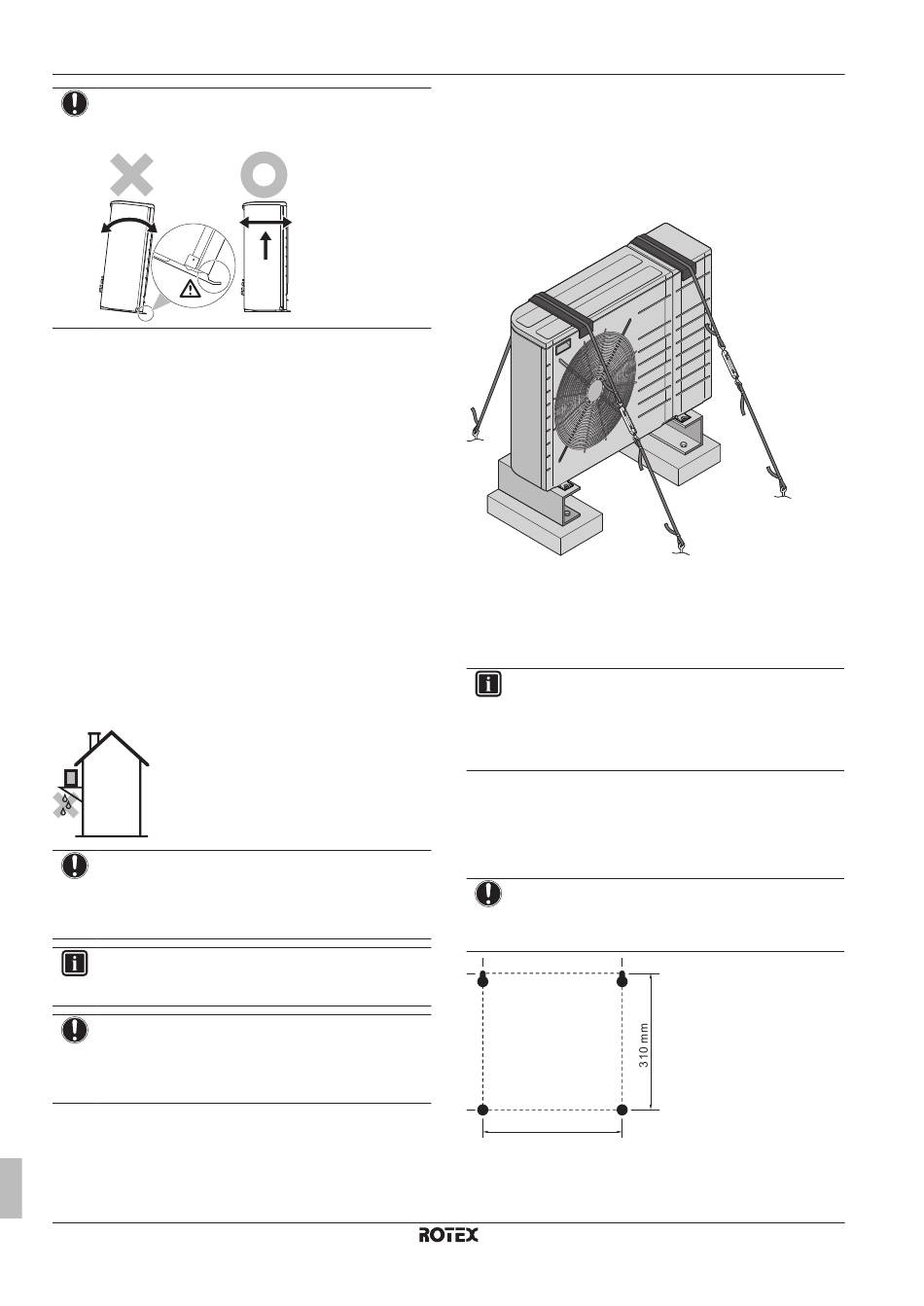

7 Installation
HINWEIS
Um Schäden an den Tragfüßen zu vermeiden, neigen Sie
das Gerät in keine Richtung seitlich:
7.3.5
Für einen Ablauf sorgen
▪ Installieren Sie das Gerät nicht an Orten, wo aus dem Gerät
austretendes Wasser (im Fall einer verstopften Ablaufwanne)
Schäden am Standort verursachen kann.
▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann.
▪ Installieren Sie die Einheit auf einem geeigneten Sockel, so dass
Kondenswasser abfließen kann und sich kein Eis ansammelt.
▪ Wenn sich das Gerät im Kühlmodus befindet, kann sich im Hydro-
Abschnitt
ebenfalls
Kondensat
Wasserablauf vorsehen, stellen Sie sicher, dass Sie das gesamte
Gerät abdecken.
▪ Bauen Sie um den Sockel herum einen Kanal, der das Abwasser
von der Einheit ableitet.
▪ Achten Sie darauf, dass abfließendes Wasser nicht über
Gehwege fließen kann, damit es bei Frost dort nicht glatt wird.
▪ Wird die Einheit auf einem Gestell installiert, bringen Sie unterhalb
der Einheit in einem Abstand von maximal 150 mm eine
wasserdichte Platte an, damit kein Wasser von unten eindringen
kann und Kondenswasser nicht nach unten tropft (siehe folgende
Abbildung).
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima
installiert,
treffen
Sie
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
HINWEIS
Lassen Sie mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät
mindestens 100 mm über der zu erwartenden Schneehöhe
positioniert ist.
7.3.6
So vermeiden Sie ein Kippen des
Außengeräts
Wenn das Gerät an Orten aufgestellt ist, an denen starker Wind das
Gerät zum Umkippen bringen kann, ergreifen Sie folgende
Vorsichtsmaßnahmen:
Referenzhandbuch für den Monteur
38
bilden.
Wenn
Sie
einen
geeignete
Maßnahmen
um
1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden
Anleitung beschrieben vor.
2 Legen Sie die 2 Kabel über das Außengerät.
3 Platzieren Sie ein Gummituch (bauseitig zu liefern) zwischen
den Kabeln und dem Außengerät, um eine Beschädigung des
Lacks durch die Kabel zu vermeiden.
4 Bringen Sie die Kabelenden an und ziehen Sie sie fest.
7.4
Montieren des Steuerungskastens
7.4.1
Vorsichtsmaßnahmen bei der Montage
des Steuerungskastens
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.4.2
So installieren Sie den Steuerungskasten
1 Entfernen Sie die Frontblende.
2 Halten Sie die Rückwand gegen die Wand und markieren Sie
die Befestigungspunkte (2 oben und 2 unten).
HINWEIS
Stellen Sie sicher, dass die Markierungen (2 mal 2)
waagrecht sind und dass deren Abmessungen mit der
Abbildung unten übereinstimmen.
318 mm
3 Bohren Sie 4 Löcher und setzen Sie 4 Dübel ein (passend für
M5).
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
4P415097-1C – 2018.06
