7 Installation

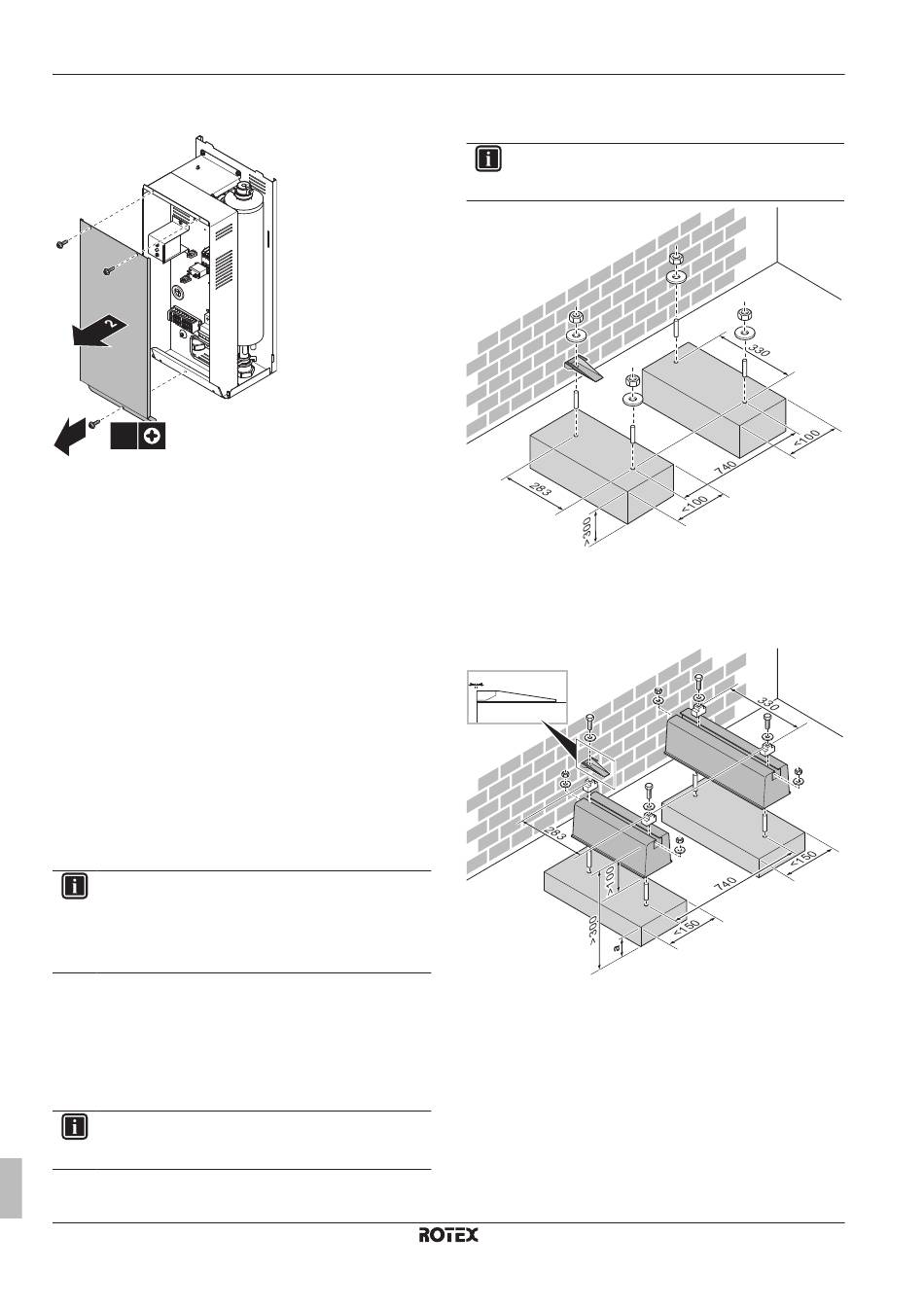

7.2.7 So öffnen Sie die Schaltkastenabdeckung
der Reserveheizung
1
3×
7.3 Montieren des Außengeräts
7.3.1 Montage der Außeneinheit
Wenn
Sie müssen erst die Außeneinheit installieren, bevor Sie die
Leitungen für Wasser installieren können.
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1 Voraussetzungen für die Installation schaffen.
2 Außeneinheit installieren.
3 Sorgen Sie für einen Abfluss.
4 Sicherungen gegen Umkippen der Einheit installieren.
5 Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 25.
7.3.2 Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.3.3 Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
Referenzhandbuch für den Monteur
36
Wenn das Gerät direkt am Boden installiert wird, halten Sie 4 Sätze
mit
Unterlegscheiben bereit (bauseitig zu liefern):
(mm)
Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens
100 mm über der maximal zu erwartenden Schneehöhe positioniert
ist.
0 mm
"6 Vorbereitung" auf
(mm)
Es ist möglich, das Gerät an Haltern an der Wand zu montieren:
M8- oder M10-Fundamentschrauben,
INFORMATION
Die maximale Höhe des oberen hervorstehenden Teils der
Schrauben beträgt 15 mm.
a Maximale Schneefallhöhe
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
Muttern und
