5 Anwendungsrichtlinien
5.3.6 Brauchwasserpumpe DHW zum
Vorwärmen des Speichers

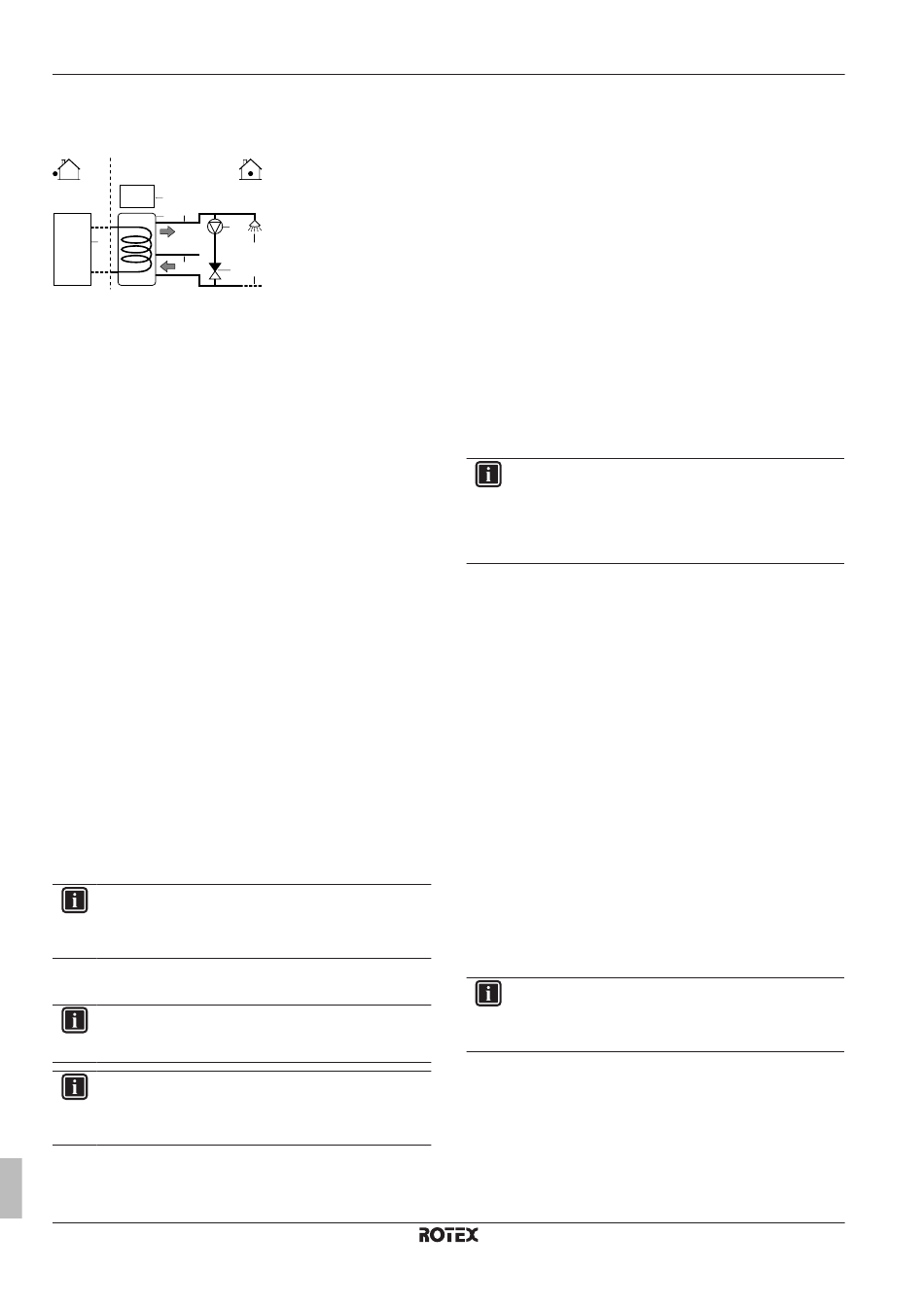

Einrichtung
i
g
b
a
h
a Außengerät
b Brauchwasserspeicher
c Brauchwasserpumpe (bauseitig zu liefern)
d Rückschlagventil (bauseitig zu liefern)
e Dusche (bauseitig zu liefern)
f Kaltwasser
g WasserAUSLASS für Brauchwasser
h Rückführungsanschluss
i Steuerungskasten
▪ Die Brauchwasser-Pumpe ist bauseitig zu liefern. Ihre Installation
liegt in der Verantwortung des Monteurs.
▪ Für autonomen Brauchwasserspeicher: wenn keine elektrische
Reserveheizung im Raumheizungskreis installiert ist, müssen Sie
eine Brauchwasser-Pumpe zum Vorwärmen des Speichers
installieren.
Konfiguration
Das Außengerät kann den Betrieb der Brauchwasserpumpe regeln.
Weitere Informationen siehe "8 Erweiterte-Funktion" auf
5.4 Einstellen der
Stromverbrauchsmessung
▪ Über die Benutzerschnittstelle können Sie die folgenden
Energiedaten auslesen:
▪ Erzeugte Wärme

▪ Verbrauchte Energie

▪ Sie können die Energiedaten auslesen:
▪ Für Raumheizung
▪ Für Raumkühlung
▪ Für Brauchwasserbereitung
▪ Sie können die Energiedaten auslesen:
▪ Pro Monat
▪ Pro Jahr
INFORMATION
Die berechnete erzeugte Wärme und verbrauchte Energie
sind eine Schätzung, die Genauigkeit kann nicht garantiert
werden.
5.4.1 Erzeugte Wärme
INFORMATION
Die zur Berechnung der erzeugten Wärme verwendeten
Fühler werden automatisch kalibriert.
INFORMATION
Wenn Glykol im System vorhanden ist ([E‑0D]=1]), dann
wird die erzeugte Wärme NICHT berechnet und auch nicht
an der Bedieneinheit angezeigt.
▪ Gültig für alle Modelle.
Referenzhandbuch für den Monteur
22
c
e
d
f
Seite 54.
▪ Die erzeugte Wärme wird intern anhand von folgenden Faktoren
berechnet:
▪ Vorlauf- und Rücklauftemperatur
▪ Flussrate
▪ Stromverbrauch der Zusatzheizung
Brauchwasserspeicher
▪ Einstellung und Konfiguration:
▪ Keine zusätzliche Ausstattung erforderlich.
▪ Nur wenn eine Zusatzheizung im System vorhanden ist:
Messen Sie deren Leistung (Widerstandsmessung) und stellen
Sie die Leistung über die Benutzerschnittstelle ein. Beispiel:
Wenn Sie einen Widerstand der Zusatzheizung von 17,1 Ω
messen, beträgt die Leistung der Heizung bei 230 V 3100 W.
5.4.2 Verbrauchte Energie
Sie können die folgenden Methoden zur Ermittlung der verbrauchten
Energie nutzen:
▪ Berechnung
▪ Messung
INFORMATION
Sie können folgende
kombinieren: Berechnung
(beispielsweise für die Reserveheizung) und Messung der
verbrauchten Energie (beispielsweise für das Außengerät).
In einem solchen Fall sind die Energiedaten ungültig.
Berechnen der verbrauchten Energie
▪ Die verbrauchte Energie wird intern anhand von folgenden
Faktoren berechnet:
▪ Tatsächliche Leistungsaufnahme des Außengeräts
▪ Eingestellte Leistung der Zusatzheizung und der optionalen
Reserveheizung
▪ Spannung
▪ Einstellung und Konfiguration: Um genaue Energiedaten zu
erhalten, messen Sie die Leistung (Widerstandsmessung) und
stellen Sie die Leistung dann über die Benutzerschnittstelle ein.
▪ Optionale Reserveheizung (Schritt 1 und 2)
▪ Zusatzheizung
Messen der verbrauchten Energie
▪ Aufgrund der höheren Präzision bevorzugte Methode.
▪ Einstellung und Konfiguration:
▪ Erfordert den Optionskasten RK2CB07CAV3.
▪ Erfordert externe Wattmeter.
▪ Stellen Sie bei Verwendung von elektrischen Wattmetern die
Anzahl der Impulse/kWh für jedes Wattmeter über die
Benutzerschnittstelle ein.
INFORMATION
Stellen Sie bei der Messung des Stromverbrauchs sicher,
dass die GESAMTE Leistungsaufnahme des Systems von
den Wattmetern erfasst wird.
5.4.3

Normaltarif-Netzanschluss

Allgemeine Regel
Ein Wattmeter, das das gesamte System erfasst, ist ausreichend.
Einrichtung
▪ Installieren Sie den Steuerungskasten RKCB07CAV3 und den
Optionskasten RK2CB07CAV3.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
(falls zutreffend) im
Verfahren nicht miteinander
der verbrauchten Energie
4P415097-1C – 2018.06
