Bit 10, Außerhalb des Betriebsbereichs/Frequenz
innerhalb des zulässigen Bereichs
Bit 10 = „0" bedeutet, dass die Ausgangsfrequenz
den in Parameter 225 festgelegten Bereich unter-
schreitet (Warnung: geringe Frequenz) und den in
Parameter 226 festgelegten Bereich (Warnung:
hohe Frequenz) überschreitet.
Bit 10 = „1" bedeutet, dass die Ausgangsfrequenz
innerhalb des betreffenden Bereichs ist.
Bit 11, Läuft nicht/Läuft
Bit 11 = „0" bedeutet, dass der Motor nicht läuft.
Bit 11 = „1" bedeutet, dass der VLT5000 ein Start-
signal erhalten hat oder dass die Ausgangsfre-
quenz 0 Hz überschreitet.
Bit 12, VLT OK/Blockierung, Autostart
Bit 12 = „0" bedeutet, dass keine temporäre Über-
hitzung des
Inverters
vorliegt.
Bit 12 = „1" bedeutet, dass der
Überhitzung gestoppt, aber die Einheit nicht abge-
schaltet hat und der Betrieb fortgesetzt wird, so-
bald die Übertemperatur nachgelassen hat.
Bit 13, Spannung OK/Außerhalb des Grenz-
bereichs
Bit 13 = „0" bedeutet, dass die Grenzspannungen
der VLT5000 Serie nicht überschritten wurden.
Bit 13 = „1" bedeutet, dass die DC-Spannung der
Zwischenschaltung des VLT5000 zu gering oder zu
hoch ist.
Bit 14, Drehmoment OK/Außerhalb des Grenz-
bereichs
Bit 14 = „0" bedeutet, dass der Motorstrom gerin-
ger ist als der in Parameter 221 ausgewählte Dreh-
momentgrenzwert.
Bit 14 = „1" bedeutet, dass der in Parameter 221
ausgewählte Drehmomentgrenzwert nicht über-
schritten wurde.
Bit 15, Zeitgeber OK/Außerhalb des Grenzbereichs
Bit 15 = „0" bedeutet, dass die Zeitgeber für den
Thermoschutz des Motors (beschrieben auf
Seite 67) und den VLT Thermoschutz jeweils 100 %
nicht überschritten haben.
Bit 15 = „1" bedeutet, dass einer der Zeitgeber
100 % überschritten wurde.
28

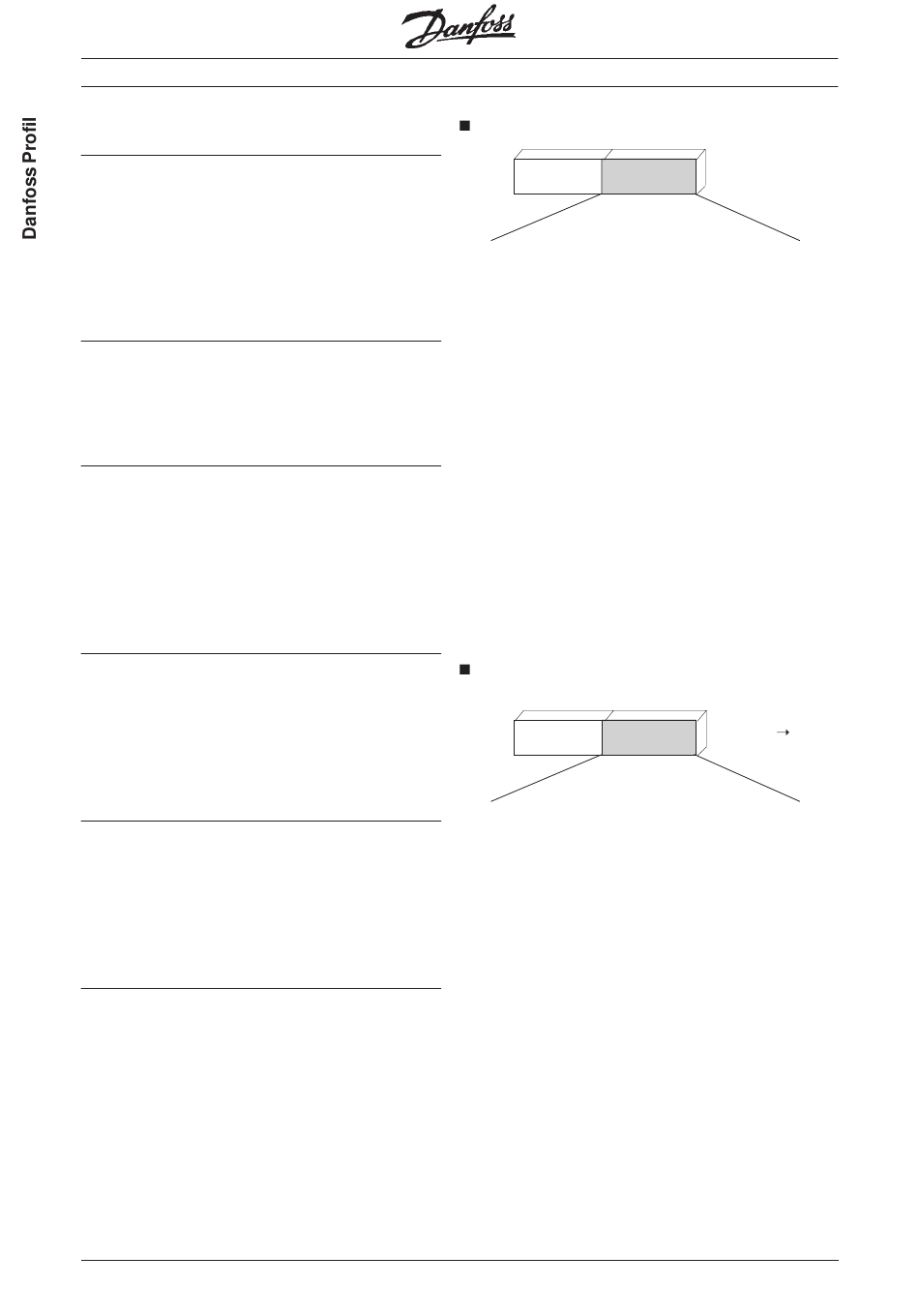

Bussollwert (FC Profil)

Inverter
zwar wegen
MG.10.O1.03 – VLT ist eingetragenes Warenzeichen von Danfoss
VLT
®
5000 INTERBUS
Steuer-
Bus Soll-
wort
wert
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit Nr.
Der Frequenzsollwert wird an den Frequenzumrich-
ter als 16-bit Wort übermittelt. Der Wert wird als
ganze Zahl übertragen (0-32767). 16384 (4000 Hex)
entspricht 100 Prozent. (Negative Zahlen werden
mittels 2-er Ergänzungen gebildet.)
Der Bussollwert weit das folgende Format auf:
Parameter 203 = "0"
"ref
-ref
MIN
0-16384 (4000 Hex) ~ 0-100% ~ ref
Parameter 203 = "1"
-ref
- +ref
MAX
-16384 (C000 Hex) - +16384 (4000 Hex) ~
-100- +100% ~ -ref
- +ref
MAX

Ist-Ausgangsfrequenz

Zustands-
Ausgangs-
wort
frequenz
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit Nr.
Der Wert der Ist-Ausgangsfrequenz wird an den
Frequenzumrichter in Form eines 16-bit Wortes
übermittelt. Der Wert wird als ganze Zahl übertra-
gen (0-32767). 16384 (4000 Hex) entspricht 100 %.
(Negative Zahlen werden mittels 2-er Ergänzungen
gebildet.)
"
MAX
- ref
MIN
MAX
MAX
MAX
Slave Master
