Drivecom 21 Objekte

VLT®5000 unterstützt 9 Drivecom-spezifische Ob-
jekte. Auf diese Objekte kann mittels PCP Kom-
munikation zugegriffen werden. Vier dieser Objekte
sind zudem als Prozessdaten zugänglich.
Objekt 6040 , Steuerwort
H
Dieses Objekt entspricht dem Drivecom Steuer-
wort.
Objekt 6041 , Zustandswort
H
Dieses Objekt entspricht dem Drivecom Zustands-
wort.
Objekt 6042 , Drehzahl Sollwert
H
Dieses Objekt entspricht dem Hauptsollwert
(HSW).
Objekt 6043 , Variable Solldrehzahl
H
Dabei handelt es sich um den Sollwert nach dem
Hochlaufen. Es ist ein Nur-Lese-Wert (–32768 bis
32767).
Objekt 6044 , Drehzahl Ist-Wert
H
Dieses Objekt entspricht dem tatsächlichen U/min
Wert. Dieser Drehzahl Ist-Wert des Motors wird in
Form eines 16-bit Wortes übertragen. Der Wert
wird als ganze Zahl übertragen (–32768 bis 32767).
Objekt 6046 , Min.-max Drehzahl
H
Das Objekt Min.-max Drehzahl setzt sich aus den
Unterobjekten Drehzahlminimum und Drehzahl-
maximum zusammen. Diese Unterobjekte weisen
keine Einheit auf und können Werte im Bereich
zwischen 0 und 4 294 967 295 (ohne Vorzeichen
32) annehmen. Die INTERBUS Option übersetzt
diese beiden Indizes in die VLT®5000 Parameter
204 und 205. Die Option errechnet neue Werte für
P.204 & P.205 auf der Grundlage von Parameter
106 (Nenndrehzahl des Motors).

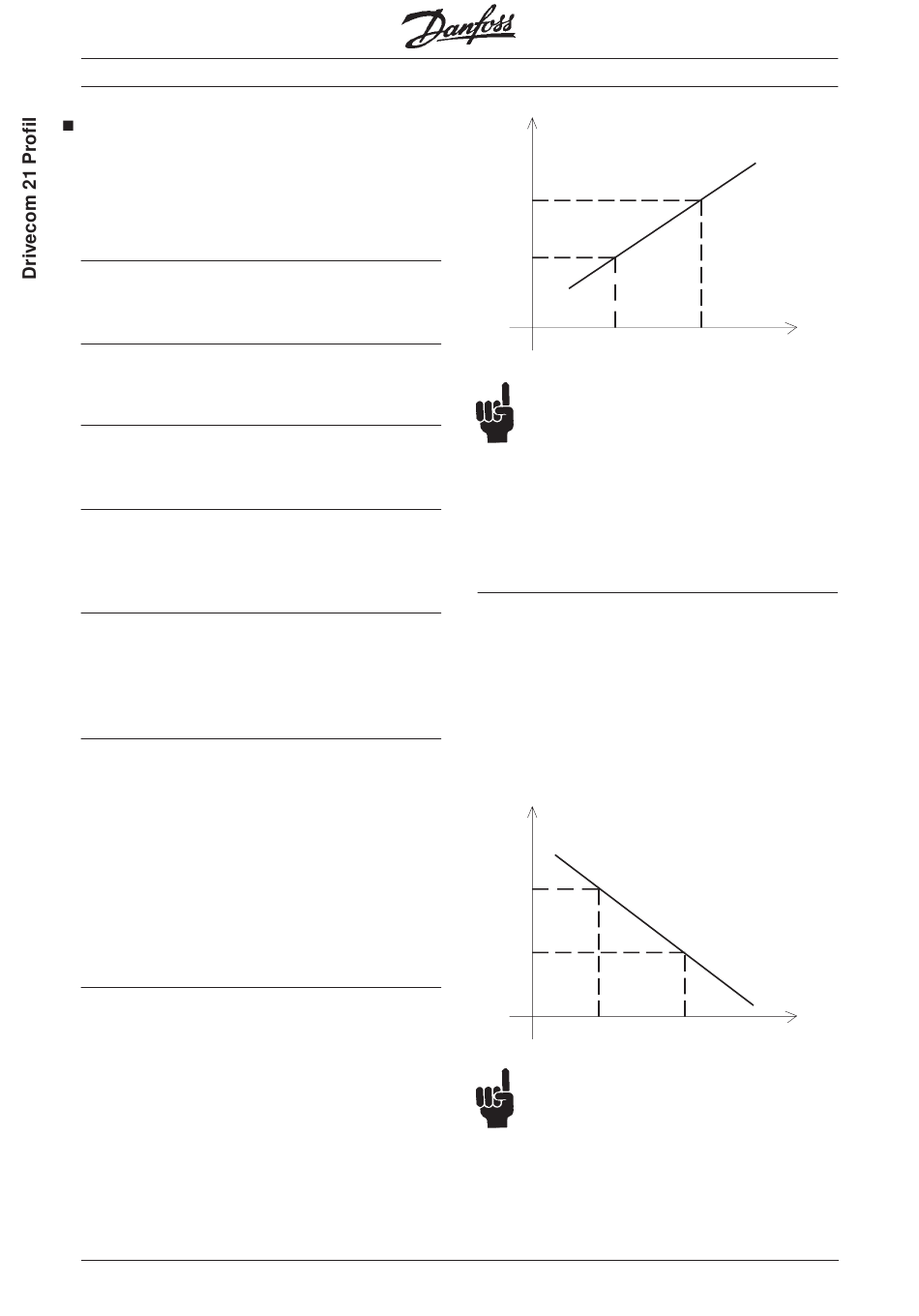

Objekt 6048 , Drehzahlbeschleunigung
H
Das Objekt Drehzahlbeschleunigung gibt die Be-
schleunigungscharakteristik (a) an. Das Objekt hat
zwei Indizes, wobei Index 1 Delta-Drehzahl (ohne
Vorzeichen 32) und Index 2 Delta-Zeit (ohne Vor-
zeichen 16) angibt. Wird Delta-Zeit auf 0 (Null) ge-
stellt, ist der Hochlauf deaktiviert. Die VLT®5000
INTERBUS Option übersetzt diese beiden Werte
in die VLT®5000 Parameter 106 (Nenndrehzahl des
Motors) und 207 (Anlaufzeit).
22
VLT ® 5000 INTERBUS
N, Rpm N, Rpm N, Rpm N, Rpm N, Rpm
∆ ∆ ∆ ∆ ∆ n n n n n
ACHTUNG!
Der VLT®5000 wird diese Änderungen erst
aktivieren, wenn beide Indizes geschrieben
wurden. Da der VLT®5000 die beiden Indizes in
VLT®5000 Parameter übersetzt, kann der für Ob-
jekt 6048 geschriebene Wert von einer folgenden
H
Anzeige abweichen. Die Neigung (a) ist aber
korrekt!
Objekt 6049 , Drehzahlverringerung
H
Das Objekt Drehzahlverringerung gibt die Verzöge-
rungscharakteristik (a) an. Das Objekt hat zwei In-
dizes, wobei Index 1 Delta-Drehzahl (ohne Vorzei-
chen 32) und Index 2 Delta-Zeit (ohne Vorzeichen
16) angibt. Wird Delta-Zeit auf 0 (Null) gestellt, ist
der Hochlauf deaktiviert. Die VLT®5000 INTER-
BUS Option übersetzt diese beiden Werte in die
VLT®5000 Parameter 106 (Nenndrehzahl des Mo-
tors) und 208 (Auslaufzeit).
N, Rpm N, Rpm N, Rpm
N, Rpm N, Rpm
∆ ∆ ∆ ∆ ∆ n n n n n
∆ ∆ ∆ ∆ ∆ t t t t t
ACHTUNG!
Der VLT®5000 wird diese Änderungen erst
aktivieren, wenn beide Indizes geschrieben
wurden. Da der VLT®5000 die beiden Indizes in
VLT®5000 Parameter übersetzt, kann der für Ob-
jekt 6048 geschriebene Wert von einer folgenden
H
Anzeige abweichen. Die Neigung (a) ist aber
korrekt!
