EVU Steuerkontakt

Bei Tarifschaltungen (unterbrochene Stromlieferung)
wird die Wärmepumpe durch den EVU vorübergehend
abgeschaltet. Dafür ist ein Steuereingang (Bügel an
Klemme EVU, Klemmleiste X2) am Regler vorgese-
hen. Bei einer Tarifumschaltung im Zähler (Nachttarif)
darf der EVU Kontakt nicht ausgeführt werden.

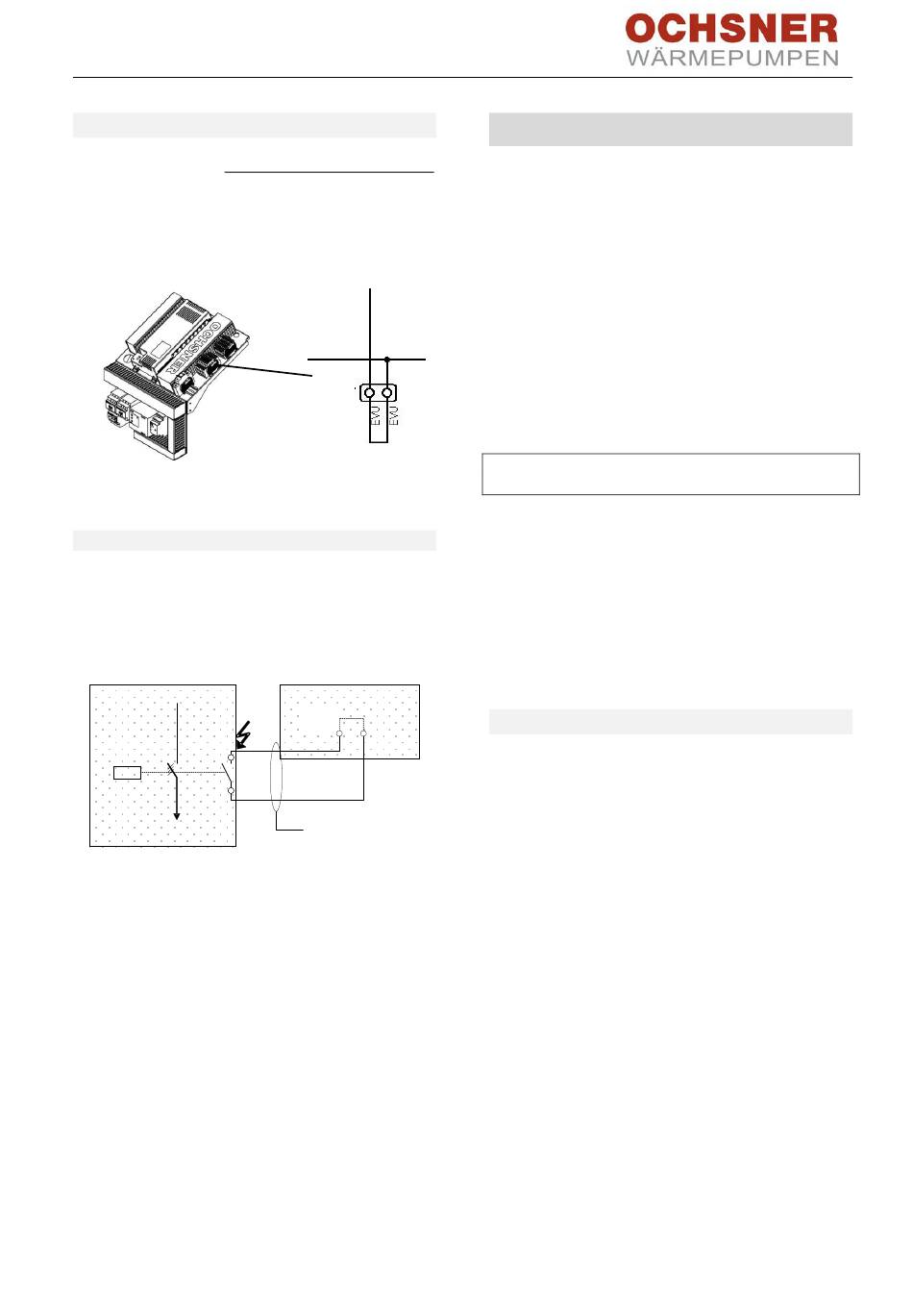

Abbildung 7: EVU Kontakt an Klemme X2 anklemmen
4.7.1 Abschaltung durch Tarifschütz
Bei der Abschaltung durch den Tarifschütz (verplombt
durch das EVU, bauseits eingebaut) wird die Dreh-
stromversorgung der Wärmepumpe unterbrochen. Der
Meldekontakt für die Wärmepumpe muss über den
Hilfskontakt des Tarifschützes ausgeführt werden.
Zählerverteiler
Tarifschütz
Wärm epumpe
Abbildung 8: EVU Abschaltung durch Tarifschütz
BA_GMDW OTE3_SW5x_DE_20170614_V08.docx
X2
Wärmepumpe
X2
X3
EVU EVU
Kabel 2x1.5 mm²

5 Inbetriebnahme

Zur Inbetriebnahme ist der OCHSNER Werkskunden-
dienst anzufordern. Fixe Inbetriebnahmetermine sind
2 Wochen vorher anzumelden.
Um die Inbetriebnahme durchführen zu können, müs-
sen folgende Arbeiten abgeschlossen sein:
die Heizung und Warmwasseraufbereitung muss
-
fertig installiert, gefüllt, entlüftet und hydraulisch
einreguliert sein.
der Stromanschluss
-
3x400V/50Hz, (Steuerstrom 230V/50Hz) muss
vorhanden und die bauseitig durchzuführenden
elektrischen
Installationen beendet sein. Rechtsdrehfeld be-
achten, keine Bauprovisorien!
Arbeiten, die durch die Fa. OCHSNER durchgeführt
werden:
Verlegung und Anschließen der Kälteleitungen
-
(ausgenommen Kollektorverlegung)
Kontrolle der Schaltabfolge
-
Erstellung eines Inbetriebnahmeprotokolls
-
Grundeinstellung der Regelung
-
Einführung, Erklärung für den Anlagenbetreuer
-
(falls bei der Inbetriebnahme anwesend)
Details: siehe beigepackte Checkliste!

5.1 Erforderliche Personen vor Ort

Elektriker, Installateur und der zukünftige Anlagen-
betreuer oder Betreiber müssen für die Einweisung
bei der Inbetriebnahme vor Ort sein.
Sonderarbeiten wie Entlüftung, Elektroanschlüsse, er-
neute Einweisung etc., die nicht den Arbeitsumfang
der Firma OCHSNER beinhalten, werden gesondert in
Rechnung gestellt.
von Hauptstrom
Seite 12 von 40
