8.6 Einstellen des Dichtspalts

Die Positionsnummern in Klammern finden Sie in
den Abbildungen
4
und
5
Vorgehensweise:
1. Ziehen Sie die Einstellmutter (Pos. 68) vorsichtig
fest, bis das Laufrad (Pos. 49) nicht mehr
gedreht werden kann. Verwenden Sie dazu einen
Schraubenschlüssel mit Schlüsselweite 24.
2. Lösen Sie die Einstellmutter wieder um eine Vier-
teldrehung.

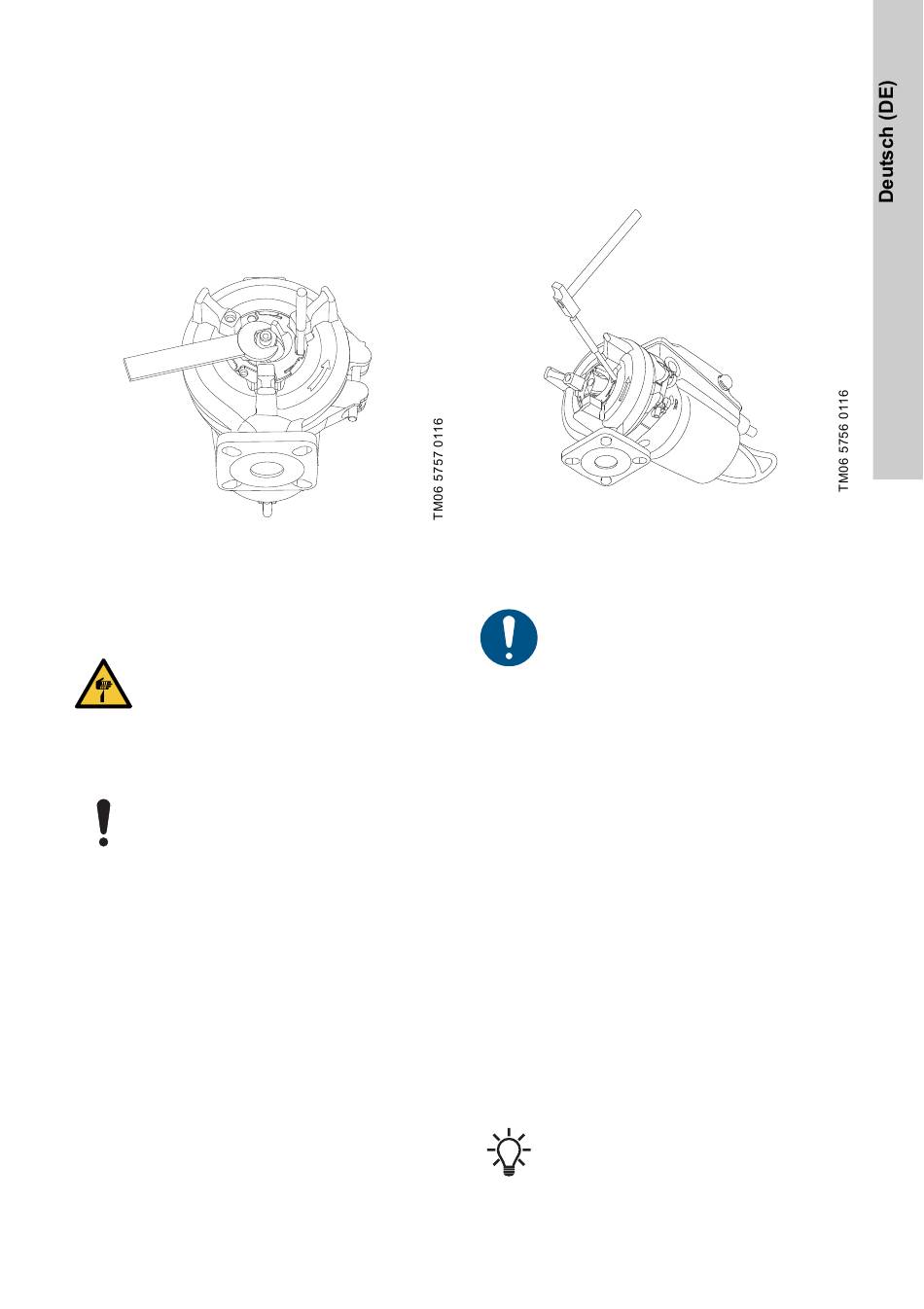

Abb. 14
Einstellen des Dichtspalts

8.7 Austauschen des Schneidsystems

VORSICHT
Scharfer Gegenstand
Leichte oder mittelschwere Personenschä-
den
- Berühren Sie die scharfen Kanten des
Laufrads sowie den Schneidkopf und
den Schneidring nur mit Schutzhand-
schuhen.
Beim Ausführen von Servicearbeiten kann
die lackierte Oberfläche beschädigt wer-
den. Denken Sie daran, solche Schäden
zu beheben, indem Sie eine neue Lackie-
rung auftragen.
Die Positionsnummern in Klammern finden Sie in
den Abbildungen
4
und
5
Vorgehensweise:
im Anhang.
im Anhang.

Demontage

1. Lösen Sie die Schraube (Pos. 188a) in einem der
Pumpenfüße.
2. Lösen Sie den Schneidring (Pos. 44) und öffnen
Sie den Bajonettverschluss durch Schläge oder
indem Sie den Schneidring um 15 bis 20 ° im
Uhrzeigersinn drehen. Siehe Abb. 15.
Abb. 15
Demontieren des Schneidrings
3. Hebeln Sie den Schneidring (Pos. 44) vorsichtig
mithilfe eines Schraubendrehers aus dem Pum-
pengehäuse heraus.
Achten Sie darauf, dass der Schneidring
nicht am Schneidkopf verkantet.
4. Setzen Sie einen Durchtreiber durch die Bohrung
in das Pumpengehäuse ein, um damit das Lauf-
rad festzuhalten.
5. Entfernen Sie die Schraube (Pos. 188a) am Wel-
lenende sowie den Sicherungsring (Pos. 66).
6. Entfernen Sie den Schneidkopf (Pos. 45).
Montage
1. Bei der Montage des Schneidkopfs (Pos. 45)
müssen die Zapfen auf der Rückseite des
Schneidkopfs in den Bohrungen des Laufrads
(Pos. 49) einrasten.
2. Ziehen Sie die Schraube zum Befestigen des
Schneidkopfs (Pos. 188a) mit 20 Nm an. Verges-
sen Sie dabei nicht die Sicherungsscheibe.
3. Montieren Sie den Schneidring (Pos. 44).
4. Drehen Sie den Schneidring (Pos. 44) um 15 bis
20 ° gegen den Uhrzeigersinn, bis er fest ange-
zogen ist.
5. Vergewissern Sie sich, dass der Schneidring
nicht den Schneidkopf berührt.
6. Ziehen Sie die Schraube (Pos. 188a) mit 16 Nm
an.
Vergewissern Sie sich, dass sich das Lauf-
rad ungehindert und geräuschlos drehen
kann.
