Inhaltszusammenfassung für Froling P4 Pellet series

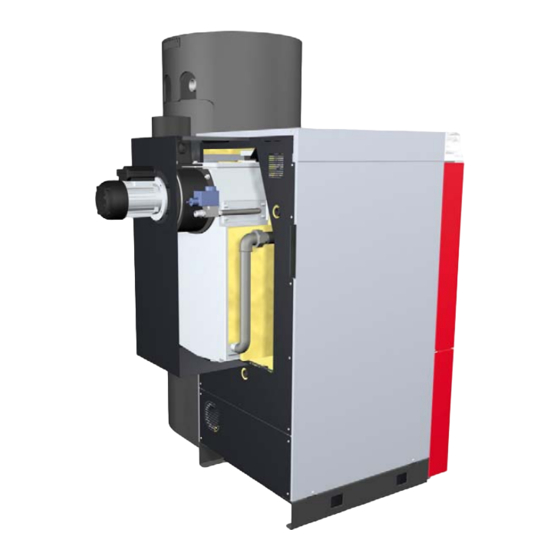

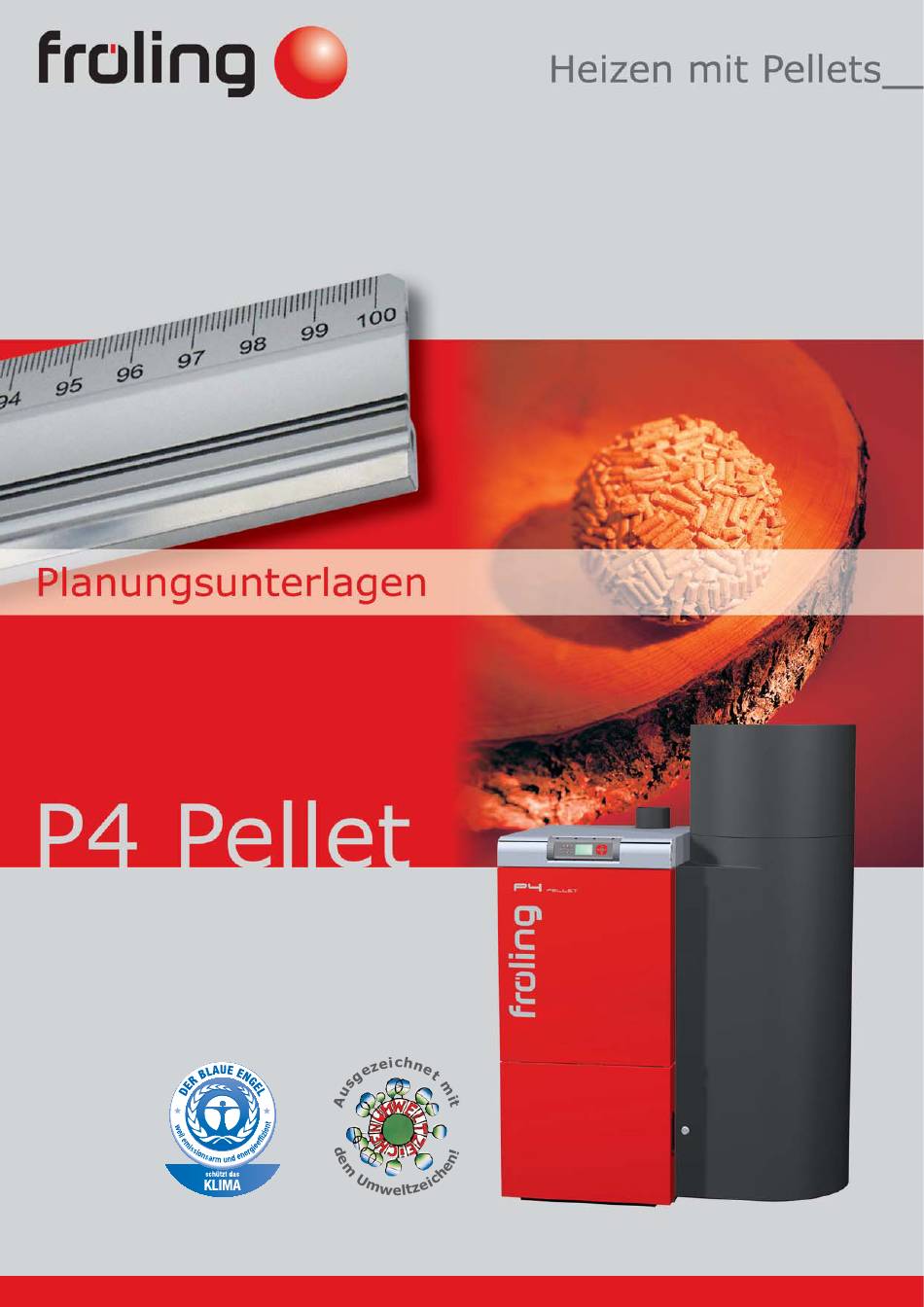

  • Seite 1 www.froeling.com...

  • Seite 2: Inhaltsverzeichnis

    Besser heizen mit Pellets P4 Pellet - Die neue Generation der Pelletskessel Vom Einfamilienhaus bis zum Mehrfamilienhaus, vom Niedrigenergiehaus bis hin zu Gebäuden mit höherem Energiebedarf: Fröling bietet mit dem P4 Pellet in unterschiedlichsten Leistungsgrößen und durch die modulierende Betriebsweise stets die maßgeschneiderte Komfortlösung.

  • Seite 3: Checkliste Für Die Planung Einer Pelletsanlage

    P4 Pellet__ Checkliste für die Planung einer Pelletsanlage KESSEL Ermittlung der Kesselgröße Seite 6 Für große Leistungen Möglichkeit der Kaskadensteuerung Seite 38 AUFSTELLUNGSRAUM Platzverhältnisse ermitteln und Standort des Kessels festlegen Seite 11 und 13 bzw. Seite 17 Einbringmöglichkeit der Komponenten abklären Seite 11 und 13 bzw.

  • Seite 4: Brennstoffdaten Und Qualitätsmerkmale

    Brennstoffdaten und Qualitätsmerkmale Holzpellets - Brennstoff der Zukunft Der ideale Brennstoff für ein komfortables und gleichzeitig umweltfreundliches Heizen! Durch die hohe Energiedichte und die einfache Liefer- und Lagermöglichkeit erweisen sich Pellets als der optimale Brennstoff für vollautomatische Heizanlagen. Holzpellets sind zylindrische Presslinge einem...

  • Seite 5: Holzpellets - Qualtitäts-Check Vor Ort

    Pellets__ Normen für Pellets Der Umstieg auf eine Pelletsheizung Die Qualität von Holzpellets, die für den Einsatz Durch die hohe Versorgungs- und Krisensicher- im Haushaltsbereich geeignet sind, werden durch heit überlegen immer mehr Besitzer einer Ölhei- folgende Normen definiert. zung einen Umstieg auf Pellets. Bei der Planung wird das bestehende System analysiert und mit Österreich: Pellets gemäß...

  • Seite 6: Kesselgröße Und Brennstoffbedarf

    Kesselgröße und Brennstoffbedarf Kesselgröße, Pelletsbedarf und Lagerraumgröße Die richtige Dimensionierung der Heizanlage ist Nutzbares Volumen für einen wirtschaftlichen und problemlosen Sowohl beim Saugschneckensystem, als auch Betrieb eine wichtige Voraussetzung. beim Universalsaugsystem sollte der Lagerraum Besonders bei Neubauten mit energieeffizienter rechteckig und schmal sein, um das Leer- Bauweise sollte die Heizlast genau berechnet Volumen in den Winkeln des Raumes so gering werden.

  • Seite 7: Pellets-Anlieferung Und Position Des Lagerraums

    Pellets__ Pellets-Anlieferung und Position des Lagerraums Pellets werden in der Regel mittels Silowagen Schutz vor Feuchtigkeit und Nässe angeliefert und durch den mittig situierten Bei der Auswahl des Lagerraums ist zu beachten, Befüllstutzen in den Lagerraum eingeblasen. Der dass der Raum trocken sein muss. Nässe führt zweite Stutzen dient zur Absaugung des Staubes.

  • Seite 8: Aufbau Und Funktionsweise

    Aufbau und Funktionsweise P4 Pellet 8 - 25 Der P4 Pellet 8/15 und der P4 Pellet 20/25 kön- Patentierter Mehrkreis- nen mit dem Leistungsspektrum von 3,1 - 25 kW Wärmetauscher sowohl in Niedrigenergiehäusern als auch in für gleitenden Betrieb des Kessels. Durch glei- Objekten mit etwas größerem Wärmebedarf ein- tende Vorlauftemperaturen zwischen 40°C gesetzt werden.
  • Seite 9 P4 Pellet 8-25__ Leistungsstarke Saugturbine Zyklon-Zwischenbehälter Pellets-Fallrohr Absperrschieber-Brenner Absperrschieber-Lagerraum Stokerschnecke für leistungsabhängige Dosierung Automatischer Schieberost Stahlbrennkammer Automatische Zündung Drehzahlgeregeltes Saugzuggebläse 3-Zug-Wärmetauscher WOS (Wirkungsgrad- Optimierungs-System Großzügige Ascheladen Regelung Lambdatronic P 3200 So funktioniert der P4 Pellet 8-25 Die Pellets werden durch die Saugturbine (1) Ein weiteres herausragendes Merkmal ist der über die Saugschläuche in den großvolumigen patentierte, mehrschalige Wärmetauscher (11)

  • Seite 10: Daten Und Abmessungen

    Daten und Abmessungen Abmessungen und Anschlüsse (P4 Pellet 8-25) Abmessungen P4 Pellet 8 P4 Pellet 15 P4 Pellet 20 P4 Pellet 25 Länge Kessel [mm] L1 Gesamtlänge inkl. Saugzug [mm] Breite Kessel [mm] Breite Kessel inkl. Aufnahme [mm] B1 Gesamtbreite inkl. Saugzyklon [mm] 1185 1185...
  • Seite 11 P4 Pellet 8-25__ Technische Daten (P4 Pellet 8-25) Technische Daten P4 Pellet 8 P4 Pellet 15 P4 Pellet 20 P4 Pellet 25 Nennwärmeleistung [kW] 10,5 14,9 20,0 25,0 Wärmeleistungsbereich [kW] 3,1 - 10,5 3,1 - 14,9 6,0 - 20,0 7,5 - 25,0 Elektrischer Anschluss 230V / 50Hz / abgesichert 16A Elektrische Leistungsaufnahme...

  • Seite 12: P4 Pellet 8-25 Mit Brennwerttechnik

    Brennwerttechnik P4 Pellet mit Brennwerttechnik In den Leistungsgrößen 8 bis 25 kW ist der Pelletskessel P4 Pellet als Variante auch mit inno- vativer Brennwerttechnik erhältlich. Die verbor- gene Energie aus der Abgasluft, welche bei kon- ventionellen Lösungen durch Kamin ungenützt entweicht, wird durch einen an der Rückseite des Kessels positionierten Zusatz- wärmetauscher genutzt und dem Heizsystem zugeführt.
  • Seite 13 P4 Pellet 8-25__ Abmessungen, Mindestabstände und Technische Daten Abmessungen - Brennwerttechnik P4 Pellet 8/15 P4 Pellet 20/25 Gesamtlänge [mm] 1210 1280 L1 Länge Kessel inkl. Kondensationswärmetauscher [mm] 1015 1085 B1 Abstand Kondensatablauf - Kesselseite [mm] H1 Höhe Anschluss Abgasrohr [mm] 1330 1330 H2 Höhe Anschluss Saugzuggebläse...

  • Seite 14: P4 Pellet 32-60 (Aufbau, Funktion, Technische Daten)

    Aufbau und Funktionsweise P4 Pellet 32 - 60 Für einen größeren Wärmebedarf sind der P4 Mehrschaliger Wärmetauscher in Pellet 32/38 und P4 Pellet 48/60 mit einem Leis- 3-Zug-Bauweise tungsspektrum von 8,5 - 58,5 kW die ideale Lösung. für maximalen Kesselnutzungsgrad. Die 3- Zug-Bauweise lenkt den Weg der Abgase im Kessel mehrfach um und sorgt so für eine außergewöhnlich effiziente Ascheabscheidung.
  • Seite 15 P4 Pellet 32-60__ Leistungsstarke Saugturbine Zyklon-Zwischenbehälter Pellets-Fallrohr Absperrschieber-Brenner Absperrschieber-Lagerraum Stokerschnecke für leistungsabhängige Dosierung Automatischer Schieberost Stahlbrennkammer Automatische Zündung Drehzahlgeregeltes Saugzuggebläse 3-Zug-Wärmetauscher WOS (Wirkungsgrad- Optimierungs-System Ascheschnecke mit Rührwerk Großvolumige Aschebehälter Regelung Lambdatronic P 3200 So funktioniert der P4 Pellet 32-60 Die Pellets werden durch die Saugturbine (1) Ein weiteres herausragendes Merkmal ist der über die Saugschläuche in den großvolumigen patentierte, mehrschalige Wärmetauscher (11)

  • Seite 16: Abmessungen Und Daten

    Abmessungen und Daten Abmessungen und Anschlüsse (P4 Pellet 32-60) Abmessungen P4 Pellet 32 P4 Pellet 38 P4 Pellet 48 P4 Pellet 60 Länge Kessel [mm] L1 Gesamtlänge inkl. Saugzug [mm] 1020 1020 1100 1100 Breite Kessel [mm] 1030 1030 Breite Kessel inkl. Aufnahme [mm] 1275 1275...
  • Seite 17 P4 Pellet 32-60__ Technische Daten (P4 Pellet 32-60) Technische Daten P4 Pellet 32 P4 Pellet 38 P4 Pellet 48 P4 Pellet 60 Nennwärmeleistung [kW] 32,0 38,0 48,0 58,5 Wärmeleistungsbereich [kW] 8,9 - 32,0 8,9 - 38,0 14,4 - 48 17,3 - 58,5 Elektrischer Anschluss 230V / 50Hz / abgesichert 16A Elektrische Leistungsaufnahme...

  • Seite 18: Normen Und Vorschriften

    Normen und Vorschriften Ausführungshinweise für die Erstellung der Heizungsanlage Für Errichtung und Betrieb einer Heizungsanlage Allgemeine Hinweise zum Heizraum sind die gesetzlichen Bestimmungen zu beachten. Für den Heizraum sowie für wasserführende Leitungen Fernwärmerohre muss Installation Genehmigung Frostsicherheit gewährleistet sein. Im Heizraum Heizungsanlage darf keine explosionsfähige Atmosphäre herr- schen, da der Kessel für den Einsatz in explosi-...

  • Seite 19: Brandschutzbestimmungen Bei Der Erstellung Einer Heizungsanlage

    Kesseleinbau__ Elektrischer Anschluss und NOT-AUS Die Versorgungsleitung (Netzanschluss) ist bau- seitig mit C16A abzusichern! Der Kessel wird steckerfertig angeliefert. Vor Ort Je nach örtlichen Vorschriften ist außerhalb des sind nur der Netzanschluss und die kesselexter- Heizraumes im Bereich der Heizraumtüre ein ne Verkabelung von einer Elektrofachkraft durch- gekennzeichneter Not-Aus-Schalter zu installie- zuführen.

  • Seite 20: Kaminanschluss - Anforderungen Und Dimensionierung

    Anforderungen und Dimensionierung Kaminanschluss / Kaminsystem Die Auslegung des Abgassystems erfolgt nach Abgasrohranschluss kurz und isoliert den wärme- und strömungstechnischen Berech- Das Abgasrohr ist auf kürzestem Weg und mög- nungsverfahren gemäß 13384-1. lichst unter 30-45° zum Kamin steigend herzu- Berechnungsverfahren dieser Norm gilt für stellen.
  • Seite 21 Kaminanschluss__ Explosionsklappe einbauen Körperschall entkoppeln In Österreich ist der Einbau einer Explosi- Zwischen Abgasrohr und Kamin darf keine fixe onsklappe (Verpuffungsklappe) vorge- Verbindung bestehen, um eine schalltechnische schrieben. Sie ist in das Abgasrohr oder den Kamin Entkopplung zu erzielen und Schallübertragun- unterhalb der Einmündung so zu montieren, dass gen in den Kamin bzw.

  • Seite 22: P4 Pellet Mit Raumluftunabhängiger Betriebsweise

    Raumluftunabhängige Betriebsweise P4 Pellet mit raumluftunabhängiger Betriebsweise Definitionen für raumluftunabhängigen Betrieb gemäß EN 15035 Definition Typ C4 gemäß EN 15035: Kessel, über seine Verbrennungsluft- zuführung und Abgasabführung mit einem even- tuell vorgesehenen Anschlussstück an einen gemeinsamen Schornstein mit einem Schacht für die Verbrennungsluftzufuhr und einem Schacht für die Abgasabfuhr angeschlossen ist.
  • Seite 23 Kaminanschluss__ Hinweise zur Rohrdimensionierung Bei der Dimensionierung der Rohrbögen in der Zuluftleitung ist zu beachten: Das Verhältnis von Krümmungsradius (r) zu Rohrdurchmesser (d) soll größer 1 sein: r:d ≥ 1 Zum Beispiel P4 Pellet 8/15: - Durchmesser Zuluftanschluss = 80 mm r = Krümmungsradius - Mindestradius der Rohrbögen = 80 mm d = Rohrdurchmesser...

  • Seite 24: Funktion Und Dimensionierung

    Funktion und Dimensionierung Schichtspeicher für noch mehr Effizienz Schichtspeicher und Warmwasser Die Kombination eines Biomassekessels mit einem Schichtspeicher ist nahezu unumgänglich. Schichtspeicher und Brauchwasserspeicher Sie bringt sehr viele Vorteile mit sich. Von einge- sparten Brennerstarts, über geringerem Ver- schleiß, bis zu noch niedrigeren Emissionen, etc. Sollte aus Platzgründen eine Kombination von Schichtspeicher und Brauchwasserspeicher (siehe Schema oben) nicht möglich sein, bietet Fröling...
  • Seite 25 Schichtspseicher__ Serielle Verbindung von Schichtspeichern Hygiene-Solarschichtspeicher H3 Bei Erweiterung bestehender Schichtspeicher wird die serielle Einbindung von Schichtspeichern verwendet, da hier einerseits Schichtspeicher unterschiedlicher Größe zusammengeschlossen und andererseits größere Distanzen oder räumli- che Hindernisse überwunden werden können. Auch die Einbindung einer Solaranlage ist bei die- sem System jederzeit möglich.

  • Seite 26: Pelletsaustragung Aus Einem Lagerraum

    Pelletsaustragung aus einem Lagerraum Universalsaugsystem Dieses System besticht durch die einfache Pellets-Absaugsonde Montage hohe Flexibilität. Die von Fröling ent- Universalsaugsystem überwindet auch große wickelten und bau- Distanzen zwischen Lagerraum und Heizraum. mustergeschützten Die Position der Absaugsonden bzw. der Überga- Absaugsonden sor- beeinheit (Pellets-Box) kann individuell an die gen für eine zuver- gegebenen...

  • Seite 27: Austragsysteme

    Austragsysteme__ Saugschneckensystem Das Fröling Saugschneckensystem ist die ideale Lösung für große rechteckige Räume mit stirnsei- tiger Entnahme. Durch die tiefe und waagrechte Position der Austragschnecke wird das Raum- volumen optimal genutzt und eine vollständige Entleerung des Lagerraumes ist gewährleistet. Die Kombination mit dem Saugsystem von Fröling ermöglicht darüber hinaus eine flexible Aufstellung des Kessels.

  • Seite 28: Anforderungen Und Ausführung

    Anforderungen und Ausführung Bauliche Anforderungen für Pellets-Lagerräume Alle Wände und tragenden Elemente müssen den Elektroinstallationen mit Ex-Schutz statischen Belastungen standhalten. Decken und Im Lagerraum dürfen sich keine Elektroinstalla- Wände sind so zu gestalten, dass es nicht durch tionen wie Schalter, Licht, Verteilerdosen oder Abrieb oder Ablösungen zu einer Verunreinigung andere Zündquellen...
  • Seite 29 Pellets-Lagerraum__ Schrägboden - Vorschlag für Dimensionierung und Aufbau Unterkonstruktion mit Kantholz. Die Di- mensionierung des Holzes bzw. der Ab- stand zwischen den Holzstaffeln ist der statischen Belastung anzupassen! (mind. Kantholz mit 50 x 80 mm) Quer-Lattung mit Brettern (z.B. 24 mm Schalungsbretter) Unterboden mit Spanplatten (oder ähnliches) Schrägboden mit glatter Oberfläche...

  • Seite 30: Befüllkupplung Und Zubehör

    Befüllkupplung und Zubehör Befüllkupplungen Bei den Befüllkupplungen handelt es sich um Kupplungen des Systems Storz Typ A - 110, die bei der Installation der Anlage montiert werden. Die Durchbrüche müssen bauseits mit einem Durchmesser von mind. 150 mm hergestellt wer- den.

  • Seite 31: Saugsystem-Zubehör Pelletsentstauber Pst

    Pellets-Lagerraum__ Befüllkupplung - Beispiele für Sonderlösungen Prallmatte 90° zur Einblasrichtung! Prallmatte Einblasstutzen Absaugstutzen Besteht bei rechteckigen Räumen keine Möglich- Bei Lösungen mit einem gewinkelten Einblas- keit die Befüllkupplungen in die schmale Seite zu stutzen muss nach der Umlenkung eine Beruhi- verbauen, können mehrere Einblasstutzen in gungsstrecke von mind.

  • Seite 32: Sacksilo, Erdtank Und Vorratsbehälter

    Sacksilo, Erdtank und Vorratsbehälter Sacksiloaustragung Die Sacksilosysteme bieten eine flexible und vor Sacksilo-Größen allem einfache Möglichkeit der Pelletslagerung. Die Auswahl der Silogröße hängt von der Heizlast ab. Folgende Sacksilo-Typen stehen zur Auswahl: Die Verwendung eines Sacksilos bringt mehrere Vorteile mit sich: einfache Montage, staubdicht und falls erforderlich, ist auch eine Außenauf- SACKSILO VOLUMEN...
  • Seite 33 Austragsysteme__ Erdtankaustragung Ist im Haus kein Platz für einen Lagerraum, bie- tet sich ein Erdtank als gute Alternative an. Der Erdtank wird außerhalb des Gebäudes im Erdreich vergraben. Die Pellets werden über eine Saugleitung zum Kessel befördert. Für die Verlegung der Leitungen ist eine Leerverrohrung zum Erdtank notwendig.

  • Seite 34: Funktionen Der Lambdatronic P 3200

    Funktionen der Lambdatronic P 3200 Regelung Lambdatronic P 3200 Die Mikroprozessorregelung Lambdatronic P 3200 Komponenten der Lambdatronic P 3200 regelt den Brennstofftransport und den Verbren- Kernmodul (Serie): nungsablauf der P4 Pellet. Basisplatine Lambdatronic Anschlüssen für die Sensorik der Verbren- Die bedarfsoptimierte Bedieneinheit mit individu- nungsregelung und der peripheren Erweite- ell einstellbarem Betrachtungswinkel garantiert rungsmodule.
  • Seite 35 Regelungssystem__ Hydraulischen Abgleich durchführen Fußbodenheizung mit diffusionsoffenen Rohren Um die Versorgung des Heizungsumfelds mit der erforderlichen Wasser-/Wärmemenge sicherzustel- Bei Anschluss des Heizkessels an eine Fußboden- len, ist ein hydraulischer Abgleich durchzuführen. heizung mit nicht sauerstoffdichten (diffusionsoffen) Beim Abgleich sind vor allem der Volumenstrom Heizungsrohren (DIN 2746) ist im Hydraulikumfeld im Rohrnetz und die Pumpleistung anzupassen, eine Systemtrennung zu installieren.

  • Seite 36: Effizientes Energiemanagement Durch Modulerweiterung

    Modulerweiterung und Mehrhaussystem Effizientes Energiemanagement durch Modulerweiterung Um auch sehr anspruchsvolle Systeme abdecken Um dazu auch die nötige Anzahl an Warmwasser- können, Regelungskonzept speichern, Solaranlagen, Zubringerpumpen usw. Lambdatronic P 3200 modular aufgebaut. Somit regeln zu können, besteht die Möglichkeit sieben besteht die Möglichkeit zusätzlich bis zu acht weitere Hydraulikmodule (ein Stück bereits im Heizkreismodule mit je zwei Heizkreisen anzubin-...
  • Seite 37 Regelungssystem__ Die Lambdatronic kann vier Schichtspeicher und Variante 3 vier Zubringerpumpen ansteuern. In Summe Wird zusätzlich zum Schichtspeicher beim Kessel können maximal vier Objekte geregelt werden. in ein oder mehreren versorgten Objekten ein Zusätzlich besteht die Möglichkeit zur Einbindung Schichtspeicher eingesetzt, ist die Variante 3 ein- einer Solaranlage, wobei die Position im System zustellen.

  • Seite 38: Kaskade Und Externe Bediengeräte

    Kaskade und externe Bediengeräte Mehrkesselanlagen mit Fröling Kaskadensteuerung Insbesondere bei größeren Objekten wie etwa Nennwärmeleistung als erstes startet, sondern Hotels oder öffentlichen Bauten schwankt der jener welcher z.B. für die Brauchwasserbereitung Wärmebedarf beträchtlich. Hier bietet Fröling mit ausreicht. Kommen Kessel mit gleicher Nenn- der sogenannten Kaskade die nötige Flexibilität.

  • Seite 39: Lambdatronic P 3200 - Erweiterung Mit Externen Bedienmöglichkeiten

    Regelungssystem__ Erweiterung mit externen Bedienmöglichkeiten Fröling bietet ein umfangreiches Sortiment an Fröling Visualisierung 3200 Komponenten zur externen Bedienung der Die optional erhältli- Lambdatronic P 3200. che Kesselvisualisie- rung ermöglicht die Analoger Raumfühler FRA bequeme Steuerung vom Computer aus. Mit dem Fröling Raumfühler Die gewohnte Windows- FRA können die wichtigsten Oberfläche...

  • Seite 40: Besser Heizen Mit Pelletsanlagen Von Fröling

    Besser heizen mit Pelletsanlagen von Fröling Weitere technische Details auf Anfrage. Wir beraten Sie gerne. Heizkessel- und Behälterbau GesmbH A-4710 Grieskirchen, Industriestr. 12 Tel +43 (0) 7248 606 • Fax +43 (0) 7248 606-600 P0041010 - Alle Abbildungen sind Symboldarstellungen! E-mail: info@froeling.com •...
