Bedienungsanleitung
Pelletskessel P4 Pellet
Deutschsprachige Original-Bedienungsanleitung für den Betreiber
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B0870820_de | Ausgabe 18.12.2020
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Froling P4 Pellet

Inhaltszusammenfassung für Froling P4 Pellet

  • Seite 1 Bedienungsanleitung Pelletskessel P4 Pellet Deutschsprachige Original-Bedienungsanleitung für den Betreiber Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B0870820_de | Ausgabe 18.12.2020 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemein Produktübersicht P4 Pellet Sicherheit Gefahrenstufen von Warnhinweisen Verwendete Piktogramme Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung 2.4.1 Zulässige Brennstoffe Holzpellets 2.4.2 Unzulässige Brennstoffe Qualifikation des Bedienpersonals Schutzausrüstung des Bedienpersonals Sicherheitseinrichtungen Restrisiken Verhalten im Notfall 2.9.1 Überhitzung der Anlage 2.9.2 Abgasgeruch 2.9.3...
  • Seite 3 Ascheladen entleeren (bei P4 Pellet 15/20/25) 4.6.2 Aschebehälter entleeren (bei P4 Pellet 32/38/48/60/80/100/105) 4.6.3 Rost und Brennkammer kontrollieren 4.6.4 Fallrohr auf Verschmutzung kontrollieren (ab P4 Pellet 48) Spannungsversorgung ausschalten Instandhalten der Anlage Allgemeine Hinweise zur Instandhaltung Benötigte Hilfsmittel Instandhaltungsarbeiten durch den Betreiber 5.3.1...
  • Seite 4 Inhaltsverzeichnis Störungsbehebung Allgemeine Störung an der Spannungsversorgung 6.1.1 Verhalten der Anlage nach Stromausfall Übertemperatur Störungen mit Störmeldung 6.3.1 Vorgehensweise bei Störmeldungen Notizen Anhang Adressen 8.1.1 Adresse des Herstellers Werkskundendienst 8.1.2 Adresse des Installateurs Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...

  • Seite 5: Allgemein

    Technische Änderungen vorbehalten! Gewährleistungs- und Garantiebestimmungen Grundsätzlich gelten unsere Verkaufs- und Lieferbedingungen, die dem Kunden zur Verfügung gestellt und durch den Vertragsabschluss zur Kenntnis genommen wurden. Darüber hinaus können Sie die Garantiebedingungen dem beiliegenden Garantiepass entnehmen. Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 6: Produktübersicht P4 Pellet

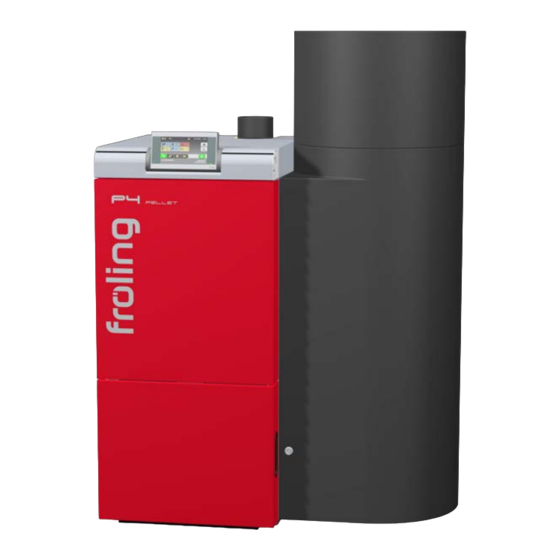

    Allgemein Produktübersicht P4 Pellet 1.1 Produktübersicht P4 Pellet P4 Pellet mit integriertem Pellets-Zyklonbehälter Bedienfeld der Regelung Lambdatronic P 3200 – Touch Status LED (Betriebszustand) : - GRÜN leuchtend: KESSEL EINGESCHALTET - GRÜN blinken (Intervall: 5 sec. AUS, 1 sec. EIN): KESSEL AUSGESCHALTET - ORANGE blinkend: WARNUNG - ROT blinkend: STÖRUNG...
  • Seite 7 Entaschung P4 Pellet 8/15/20/25 Aschelade – Wärmetauscher Aschelade – Brennkammer Ascheschale Entaschung P4 Pellet 32/38/48/60/80/100/105: Aschebehälter – Wärmetauscher Aschebehälter – Brennkammer Ascheschnecke und Rührwerk der automatischen Wärmetauscherreinigung Ascheschnecke und Rührwerk der Brennkammerentaschung Hebel der Aschebox-Verriegelung Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 8: Sicherheit

    Sicherheit Gefahrenstufen von Warnhinweisen 2 Sicherheit 2.1 Gefahrenstufen von Warnhinweisen In dieser Dokumentation werden Warnhinweise in den folgenden Gefahrenstufen verwendet, um auf unmittelbare Gefahren und wichtige Sicherheitsvorschriften hinzuweisen: GEFAHR Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

  • Seite 9: Verwendete Piktogramme

    Warnung vor Verletzung an Warnung vor Verletzung an Finger oder Hand, automatischer Finger oder Hand, automatische Ventilator Schnecke Warnung vor Verletzung an Warnung vor Verletzung an Finger oder Hand, Zahnrad-/ Finger oder Hand, Schneidkante Kettenradantrieb Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 10: Allgemeine Sicherheitshinweise

    Sicherheit Allgemeine Sicherheitshinweise Warnung vor Handverletzungen Warnung vor Verletzung durch Einzug in rotierende Wellen Warnung vor erhöhter CO- Warnung vor Rutschgefahr Konzentration 2.3 Allgemeine Sicherheitshinweise GEFAHR Bei unsachgemäßer Bedienung: Fehlbedienungen der Anlage können zu schwersten Verletzungen und Sachschäden führen! Für die Bedienung der Anlage gilt: ❒...

  • Seite 11: Bestimmungsgemäße Verwendung

    Sicherheit Bestimmungsgemäße Verwendung 2.4 Bestimmungsgemäße Verwendung Der Fröling Pelletskessel P4 Pellet ist ausschließlich für das Aufheizen von Heizungswasser bestimmt. Es dürfen nur jene Brennstoffe verwendet werden, die im Abschnitt "Zulässige Brennstoffe" definiert sind. ⇨ Siehe "Zulässige Brennstoffe" [Seite 12] Die Anlage darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzt werden! Die Inspektions- und Reinigungsintervalle der Bedienungsanleitung sind zu beachten.

  • Seite 12: Zulässige Brennstoffe

    Sicherheit Bestimmungsgemäße Verwendung 2.4.1 Zulässige Brennstoffe Holzpellets Holzpellets aus naturbelassenem Holz mit einem Durchmesser von 6 mm Normenhinweis Brennstoff gem. EN ISO 17225 - Teil 2: Holzpellets Klasse A1 / D06 und/oder: Zertifizierungsprogramm EN plus bzw. DIN plus Allgemein gilt: Lagerraum vor Neubefüllung auf Pelletsstaub prüfen und gegebenenfalls reinigen! TIPP: Einbau des Fröling Pelletsentstaubers PST zur Absonderung der in der Rückluft enthaltenen Staubpartikel...

  • Seite 13: Schutzausrüstung Des Bedienpersonals

    Pumpen laufen weiter. Sobald die Temperatur unter ca. 75°C gesunken ist, kann der STB mechanisch entriegelt werden. (Schutz bei Überhitzung/Überdruck) SICHERHEITSVENTIL Bei Erreichen eines Kesseldrucks von max. 3 bar öffnet das Sicherheitsventil und bläst das Heizungswasser in Form von Dampf ab. Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 14: Restrisiken

    Sicherheit Restrisiken 2.8 Restrisiken WARNUNG Beim Berühren von heißen Oberflächen: Schwere Verbrennungen an heißen Oberflächen und am Abgasrohr möglich! Bei Arbeiten am Kessel gilt: ❒ Kessel geregelt abstellen (Betriebszustand "Kessel Aus") und auskühlen lassen ❒ Bei Arbeiten am Kessel generell Schutzhandschuhe tragen und nur an den vorgesehenen Handgriffen bedienen ❒...

  • Seite 15: Verhalten Im Notfall

    Empfehlung: Rauchmelder und CO-Melder in der Nähe der Anlage installieren. 2.9.3 Brand der Anlage GEFAHR Bei Brand der Anlage: Lebensgefahr durch Feuer und giftige Gase Verhalten im Brandfall: ❒ Heizraum verlassen ❒ Türe schließen ❒ Feuerwehr verständigen Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 16: Hinweise Zum Betrieb Einer Heizungsanlage

    Hinweise zum Betrieb einer Heizungsanlage Installation und Genehmigung der Heizungsanlage 3 Hinweise zum Betrieb einer Heizungsanlage Es ist generell untersagt, Umbauarbeiten an der Anlage durchzuführen und sicherheitstechnische Ausrüstungen zu ändern oder unwirksam zu machen. Neben der Bedienungsanleitung und der im Verwenderland geltenden verbindlichen Vorschriften hinsichtlich Aufstellung und Betrieb der Anlage sind auch die feuer-, baupolizeilichen und elektrotechnischen Auflagen zu beachten! 3.1 Installation und Genehmigung der Heizungsanlage...

  • Seite 17: Lüftung Des Heizraums

    Anschließen entlüften, um die Einbringung von Luft in das System zu verhindern Vorteile von aufbereitetem Wasser: ▪ Die jeweilig geltenden Normen werden eingehalten ▪ Geringerer Leistungsabfall durch verminderter Kalkbildung ▪ Weniger Korrosion aufgrund reduzierter aggressiver Stoffe ▪ Langfristig kostensparender Betrieb durch bessere Energieausnutzung Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 18: Hinweise Für Den Einsatz Von Druckhaltesystemen

    Hinweise zum Betrieb einer Heizungsanlage Hinweise für den Einsatz von Druckhaltesystemen Zulässige Wasserhärte des Füll- und Ergänzungswassers gemäß VDI 2035: Gesamtheiz Gesamthärte bei Gesamthärte bei Gesamthärte bei -leistung <20 l/kW kleinster >20 ≤50 l/kW kleinster >50 l/kW kleinster Einzelheizleistung Einzelheizleistung Einzelheizleistung °dH mol/m³...

  • Seite 19: Kombination Mit Pufferspeicher

    Kessels Abgastemperaturen auftreten können, die niedriger als 160 K über der Raumtemperatur sind. HINWEIS! Weitere Hinweise zu Normen und Vorschriften sowie die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind den technischen Daten der Montageanleitung zu entnehmen! Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 20: Betreiben Der Anlage

    4.1 Montage und Erstinbetriebnahme Montage, Installation und Erstinbetriebnahme des Kessels darf nur durch qualifiziertes Personal erfolgen und wird in der beigelegten Montageanleitung beschrieben. HINWEIS! Siehe Montageanleitung P4 Pellet HINWEIS Nur die Einstellung der Anlage durch ein Fachpersonal und die Einhaltung der werkseitigen Standardeinstellungen kann einen optimalen Wirkungsgrad und somit einen effizienten und emissionsarmen Betrieb gewährleisten!

  • Seite 21: Spannungsversorgung Einschalten

    Anzeige des aktuellen Betriebszustandes, Ein-/Ausschalten des Kessels ⇨ Siehe "Kessel ein-/ ausschalten" [Seite 29] Aufrufen der verfügbaren Funktionen im Schnellauswahlmenü ⇨ Siehe "Schnellauswahlmenü" [Seite 26] Aufrufen sämtlicher Systeminformationen. Im Infomenü können keine Parameter verändert werden. Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 22: Status-Anzeige

    Betreiben der Anlage Kessel am Touchdisplay bedienen Systemmenü zum Aufrufen der Systemeinstellungen. Je nach Bedienebene können sämtliche Parameter angezeigt bzw. verändert werden. ⇨ Siehe "Navigieren im Systemmenü" [Seite 24] Anzeige und Ändern der aktuellen Betriebsart des Kessels ⇨ Siehe "Betriebsart des Kessels ändern" [Seite 30] Anzeige-Symbole zur Verwendung von froeling-connect ⇨...

  • Seite 23: Anzeige-Symbole Für Froeling-Connect / Fernschalten

    Der Verbindungsstatus zu „froeling-connect“ wird im Infomenü angezeigt. ❒ Infomenü im Grundbild antippen und zum Menü „froeling-connect“ navigieren ➥ Im unteren Bereich wird der Verbindungsstatus angezeigt (verbunden, deaktiviert, …) HINWEIS! Eine detaillierte Beschreibung des Verbindungsstatus sowie Fehlerbehebungen der Bedienungsanleitung des „froeling-connect“ entnehmen Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 24: Navigieren Im Systemmenü

    Betreiben der Anlage Kessel am Touchdisplay bedienen Navigieren im Systemmenü Im Systemmenü werden je nach Bedienebene und Anlagenkonfiguration die verfügbaren Menüs angezeigt. Zu den einzelnen Menüs wird mit „Pfeil-Rechts“ und „Pfeil-Links“ navigiert. Durch Tippen auf das entsprechende Symbol wird das dazugehörige Menü...

  • Seite 25: Parameter Ändern

    ❒ Zeitfenster oder Symbol unter dem Wochentag antippen ❒ Zu änderndes Zeitfenster antippen ❒ Anfangs- und Endzeit mit „Pfeil-Auf“ und „Pfeil-Ab“ einstellen und durch Tippen auf das „Bestätigen“-Symbol speichern Das eingestellte Zeitfenster wird für alle ausgewählten Wochentage übernommen. Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 26: Schnellauswahlmenü

    Betreiben der Anlage Kessel am Touchdisplay bedienen Ein bereits übernommenes Zeitfenster wird durch Tippen auf das nebenstehende „Papierkorb“-Symbol gelöscht. Schnellauswahlmenü Das Schnellauswahlmenü bietet abhängig von Anlagenkonfiguration sowie Anlagenzustand verschiedene Funktionen. Symbol Beschreibung Sprachauswahl Einstellen der gewünschten Systemsprache: Deutsch – English – Francais – Italiano – Slovenski – Cesky – Polski – Svenska – Espanol –...

  • Seite 27: Informationsanzeigen Auswählen

    Anzeige der Puffertemperatur oben, Mitte und unten. fühler 4 Temperatur- Anzeige der Puffertemperatur oben, Pufferfühler 2, Pufferfühler 3 und unten. fühler Zirkulations- Temperaturen Anzeige des Zustands am Strömungsschalter pumpe (sofern vorhanden) sowie der aktuellen Zirkulationsrücklauftemperatur. Bedienungsanleitung P4 Pellet | B0870820_de...
  • Seite 28 Betreiben der Anlage Kessel am Touchdisplay bedienen Menü Auswahl Symbol Beschreibung Differenz- Temperaturen Anzeige der aktuellen Temperatur von Quelle regler und Senke des Differenzreglers System CPU/RAM-Auslastung Anzeige der Auslastung des Prozessors (CPU) sowie des Arbeitsspeichers (RAM) in Prozent 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...

  • Seite 29: Kessel Ein-/ Ausschalten

    Regelung stellt den Kessel kontrolliert ab und beginnt mit dem Reinigungszyklus. Der Kessel wechselt in den Betriebszustand „Kessel Aus“. Alle Kesselaggregate sind deaktiviert, Heizkreise und Brauchwasserspeicher werden nach den eingestellten Programmen und Zeiten gesteuert, die Raumaustragung bleibt aktiv! Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 30: Betriebsart Des Kessels Ändern

    Betreiben der Anlage Kessel am Touchdisplay bedienen 4.3.4 Betriebsart des Kessels ändern Je nach Kesseltype stehen mehrere Betriebsarten zur Verfügung, welche direkt am Grundbild des Touchdisplays geändert werden können. Betriebsart Symbol Beschreibung Automatik Heizkreise und Brauchwasserspeicher gemäß den eingestellten Heizzeiten mit Wärme versorgen. Brauchwasser Der Brauchwasserspeicher wird innerhalb der eingestellten Ladezeiten mit Wärme versorgt.

  • Seite 31: Datum Und Uhrzeit Ändern

    4.3.6 Gewünschte Boilertemperatur ändern ❒ Informationsanzeige des gewünschten Boilers antippen ❒ Soll-Temperatur durch Tippen auf „+“ oder „-“ anpassen HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 32: Einmaliges Extraladen Eines Einzelnen Boilers

    Betreiben der Anlage Kessel am Touchdisplay bedienen 4.3.7 Einmaliges Extraladen eines einzelnen Boilers ❒ Informationsanzeige des gewünschten Boilers antippen ❒ Betriebsart-Symbol des Boilers antippen ❒ „Extraladen“-Symbol antippen ➥ Einmalige Ladung des Boilers startet. Ist die eingestellte Boiler-Solltemperatur erreicht, stoppt die Ladung und das Symbol wechselt zu „Automatik“. HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü...

  • Seite 33: Heizkurve Eines Heizkreises Einstellen

    (Pumpe aus, Mischer fährt zu) Außentemperatur, unter der die Fällt die Außentemperatur im Absenkbetrieb Heizkreispumpe im Absenkbetrieb einschaltet (Standard: 22:00 – 06:00) unter den (Standard: 7°C) einstellten Wert wird der Heizkreis aktiviert (Pumpe ein, Mischer regelt gemäß Heizkurve) Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 34: Raumtemperatur Ändern (Heizkreis Ohne Raumfühler)

    Betreiben der Anlage Kessel am Touchdisplay bedienen 4.3.10 Raumtemperatur ändern (Heizkreis ohne Raumfühler) Situation Auswirkung Raumtemperatur generell zu niedrig Heizkurve parallel nach oben verschieben. Beide Punkte der Heizkurve um das gleiche Temperaturniveau erhöhen. (siehe Bild 1) Raumtemperatur an kalten Tagen zu niedrig, Neigung der Heizkurve ändern.

  • Seite 35: Raumtemperatur Ändern (Heizkreis Mit Raumfühler)

    Der Heizkreis wird ohne zeitliche Begrenzung auf die eingestellte Raumtemperatur geregelt. Ein vorzeitiges Abbrechen dieser Funktion ist durch Aktivieren einer anderen Betriebsart/Funktion möglich. Dauer- Der Heizkreis wird bis zum Aktivieren absenken einer anderen Betriebsart/Funktion auf die eingestellte Absenktemperatur geregelt. Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 36: Display Sperren / Bedienebene Wechseln

    Betreiben der Anlage Kessel am Touchdisplay bedienen 4.3.13 Display sperren / Bedienebene wechseln Aus Sicherheitsgründen sind einzelne Parameter nur in bestimmen Bedienebenen sichtbar. Zum Wechseln in eine andere Ebene ist die Eingabe des jeweiligen Bedienercodes erforderlich. ❒ Im oberen Bereich des Grundbildes auf das Symbol der Bedienebene tippen und jeweiligen Code eingeben Bedienebene Symbol...

  • Seite 37: Urlaubsprogramm Konfigurieren

    Absenktemperatur geregelt sowie ein aktivierter Boiler nicht geladen wird. Die eventuell eingestellte Legionellen-Aufheizung bleibt weiterhin aktiv. Befindet sich das eingestellte Beginn-Datum in der Zukunft, ist das „Reisekoffer“-Symbol grün hinterlegt. Ist die eingestellte Beginnzeit des Urlaubsprogramms erreicht, wechselt der Kessel in die Betriebsart „Urlaub“ Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 38: Kessel Am Raumbediengerät Ein-/Ausschalten

    Betreiben der Anlage Kessel am Raumbediengerät ein-/ausschalten Durch Tippen auf das „Reisekoffer“-Symbol kann das Urlaubsprogramm vorzeitig beendet werden. Der Kessel wechselt anschließend in die zuvor aktivierte Betriebsart (Brauchwasser = Darstellung „Wasserhahn“, Automatik = Darstellung „Wasserhahn/ Heizkörper). 4.4 Kessel am Raumbediengerät ein-/ausschalten Voraussetzung: ▪...

  • Seite 39: Pelletverbrauch-Zähler Nach Brennstofflieferung Anpassen

    Nach dem Abkühlen des Kessels: ❒ Lagerraum vor der Befüllung auf Feinanteil prüfen und ggf. reinigen ❒ Alle Öffnungen des Lagerraums staubdicht verschließen ❒ Lagerraum mit Pellets befüllen ➥ Nur zulässige Pellet verwenden! ⇨ Siehe "Bestimmungsgemäße Verwendung" [Seite 11] Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 40: Restbestand Im Pelletlager Korrigieren

    Betreiben der Anlage Pelletverbrauch-Zähler nach Brennstofflieferung anpassen 4.5.2 Restbestand im Pelletlager korrigieren Für die verfügbare Brennstoffmenge im Lagerraum folgende Werte addieren: ▪ Restbestand im Lagerraum vor Befüllung ▪ Nachgefüllte Menge durch den Pelletslieferanten ❒ Im Menü „Verbrauch“ den Parameter „Pelletlager Restbestand“ wählen und errechneten Wert eingeben 4.5.3 Pelletverbrauch-Zähler an Brennstoff anpassen HINWEIS! Kessel muss sich im Betriebszustand „Kessel aus / Betriebsbereit“...
  • Seite 41 ❒ Pellets in Pellets-Lagerraum leeren ❒ Gesamten Ablauf ein zweites Mal durchführen und angezeigten Wert erneut notieren ❒ Informationsanzeige des Pelletsverbrauchs antippen ❒ Größeren Wert der beiden Messungen im Menü „Verbrauch“ in Parameter „Geförderte Pellets bei 100% Einschub“ eintragen Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 42: Automatische Benachrichtigung Für Mindestbestand Einstellen

    Betreiben der Anlage Pelletverbrauch-Zähler nach Brennstofflieferung anpassen 4.5.4 Automatische Benachrichtigung für Mindestbestand einstellen ❒ Im Menü „Verbrauch“ den Parameter „Pelletlager Mindestbestand“ wählen und gewünschten Wert eingeben TIPP: Als Wert für den Mindestbestand ca. 10% der Lagerraumkapazität wählen. Bei Erreichen des eingestellten Mindestbestands im Pellets-Lagerraum wird eine Meldung am Kesseldisplay angezeigt: ❒...

  • Seite 43: Pelletverbrauch-Zähler Zurücksetzen

    Änderungen des Pelletverbrauchs ❒ Im Menü „Verbrauch“ den Parameter „Zähler RESET“ auf „JA“ stellen ➥ Werte der Parameter „Resetierbarer t-Zähler“ und „Resetierbarer kg-Zähler“ werden auf „0“ zurückgesetzt ➥ Parameter „Zähler RESET“ wird wieder auf „NEIN“ zurückgesetzt Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 44: Füllstand Des Aschebehälters Prüfen Und Bei Bedarf Entleeren

    Füllstand des Aschebehälters prüfen und bei Bedarf entleeren 4.6 Füllstand des Aschebehälters prüfen und bei Bedarf entleeren Die Ascheladen (P4 Pellet 15-25) bzw. Aschebehälter (P4 Pellet 32-105) müssen je nach Energiebedarf und Pellets-Qualität in entsprechenden Intervallen entleert werden. Bei diesen Intervallen sollten auch Rost und Brennkammer auf Verunreinigungen kontrolliert werden.

  • Seite 45: Aschebehälter Entleeren (Bei P4 Pellet 32/38/48/60/80/100/105)

    Betreiben der Anlage Füllstand des Aschebehälters prüfen und bei Bedarf entleeren 4.6.2 Aschebehälter entleeren (bei P4 Pellet 32/38/48/60/80/100/105) Hinweis: Wird der Aschebehälter entleert, bevor am Display die Warnung „Aschebox voll, bitte entleeren“ angezeigt wird, so muss der Zähler auf den voreingestellten Wert zurückgesetzt werden:...

  • Seite 46: Rost Und Brennkammer Kontrollieren

    ❒ Verbrennungsrost und Brennkammer auf Verunreinigung kontrollieren ❒ Bei starker Verschmutzung Brennkammer reinigen ⇨ Siehe "Abgas-Sammelraum und Wärmetauscher reinigen" [Seite 51] 4.6.4 Fallrohr auf Verschmutzung kontrollieren (ab P4 Pellet 48) ❒ Fallrohr (1) zwischen Absperrschieber-Brenner und Verbrennungsrost auf Verschmutzung kontrollieren ❒...

  • Seite 47: Spannungsversorgung Ausschalten

    ➥ Kessel stellt geregelt ab und wechselt nach dem Reinigungszyklus in den Betriebszustand "Kessel Aus" ❒ Hauptschalter ausschalten ➥ Kesselregelung ist ausgeschaltet ➥ Alle Komponenten des Kessels sind ohne Spannungsversorgung HINWEIS! Frostschutz-Funktion ist nicht mehr aktiv! Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 48: Instandhalten Der Anlage

    Instandhalten der Anlage Allgemeine Hinweise zur Instandhaltung 5 Instandhalten der Anlage 5.1 Allgemeine Hinweise zur Instandhaltung GEFAHR Bei Arbeiten an elektrischen Komponenten: Lebensgefahr durch Stromschlag! Für Arbeiten an elektrischen Komponenten gilt: ❒ Arbeiten nur durch eine Elektrofachkraft durchführen lassen ❒ Geltende Normen und Vorschriften beachten ➥...

  • Seite 49: Benötigte Hilfsmittel

    Reinigungsbürste (73x53) zur Reinigung des Sturzzuges (1. Zug) Im Lieferumfang nicht enthalten: Spachtel zum Reinigen von ebenen Oberflächen Gabel- oder Ringschlüssel SW 13 Schraubendreher-Satz (Kreuzschlitz, Schlitz, Torx T20, T25, T30) Kleiner Besen oder Reinigungsbürste Aschesauger Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 50: Instandhaltungsarbeiten Durch Den Betreiber

    Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber 5.3 Instandhaltungsarbeiten durch den Betreiber ❒ Eine regelmäßige Reinigung des Kessels verlängert die Lebensdauer und ist Grundvoraussetzung für einen störungsfreien Betrieb! ❒ Empfehlung: Bei Reinigungsarbeiten einen Aschesauger verwenden! 5.3.1 Inspektion Anlagendruck kontrollieren ❒ Anlagendruck am Manometer ablesen ➥...

  • Seite 51: Abgas-Sammelraum Und Wärmetauscher Reinigen

    WOS reinigen ❒ Isolierdeckel und Reinigungsdeckel demontieren ⇨ Siehe "Abgas-Sammelraum und Wärmetauscher reinigen" [Seite 51] ❒ Federstecker unten am Arretierbolzen entfernen und Arretierbolzen herausziehen ❒ WOS-Halterung samt Wirbulatoren herausziehen ❒ Wärmetauscherrohre mit mitgelieferter Reinigungsbürste reinigen Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 52: Saugzuggebläse Reinigen

    Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber P4 Pellet 15 P4 Pellet 20-38 P4 Pellet 48-60 P4 Pellet 80-105 ❒ Vor dem Einbau in die Wärmetauscherrohre kontrollieren, ob die Wirbulatoren richtig im Einhängeblech eingehakt sind ➥ Wirbulatoren wie abgebildet einhaken ❒...

  • Seite 53: Abgasrohr Reinigen

    ❒ Fixierschraube lösen und Abgasfühler aus dem Abgasrohr herausziehen ❒ Abgasfühler mit einem sauberen Tuch reinigen ❒ Abgasfühler bei Montage soweit einschieben, dass noch ca. 20 mm des Fühlers aus der Buchse herausragen und mit Fixierschraube sichern Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 54: Instandhalten Des Brennwert-Wärmetauschers (Optional)

    Instandhalten der Anlage Instandhalten des Brennwert-Wärmetauschers (optional) 5.4 Instandhalten des Brennwert-Wärmetauschers (optional) Je nach Betriebsstunden und Brennstoff-Qualität ist der Brennwert-Wärmetauscher in entsprechenden Intervallen zu kontrollieren und zu reinigen. Die wiederkehrende Kontrolle und Reinigung ist nach spätestens 250 Betriebsstunden oder mindestens einmal monatlich durchzuführen. Bei problematischen Brennstoffen (z.

  • Seite 55: Kondensatablauf Überprüfen

    Kondensat aufgefangen werden kann ❒ Siphon aufschrauben und auf Schmutz und Ablagerungen kontrollieren ❒ Kondensatablauf bis zur Einmündung in das Abwassersystem kontrollieren und ggf. reinigen ❒ Eine kontinuierliche Kondensatableitung in das Abwassersystem muss sichergestellt werden! Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 56: Instandhaltungsarbeiten Durch Die Fachkraft

    Instandhalten der Anlage Instandhaltungsarbeiten durch die Fachkraft 5.5 Instandhaltungsarbeiten durch die Fachkraft VORSICHT Bei Instandhaltungsarbeiten durch Ungeschulte: Sachschaden und Verletzungen möglich! Für die Instandhaltung gilt: ❒ Anweisungen und Hinweise in den Anleitungen beachten ❒ Arbeiten an der Anlage nur durch einschlägig qualifizierte Personen durchführen lassen Instandhaltungsarbeiten in diesem Kapitel dürfen nur durch qualifizierte Personen durchgeführt werden:...

  • Seite 57: Verbrennungsrost Kontrollieren Und Reinigen

    ❒ Isoliertür und Aschetür öffnen ❒ Aschelade herausziehen P4 Pellet 38-100: ❒ Isoliertür öffnen und Verriegelungshebel nach oben drücken ❒ Rechten Aschebehälter abziehen und dahinterliegende Aschetür öffnen ❒ Federstecker unterhalb des Rostes herausziehen ❒ Splintbolzen und Scheibe entfernen Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 58: Strömungssensor Reinigen

    2,1 kg P4 Pellet 80/100 8,3 kg P4 Pellet 32/38 2,9 kg P4 Pellet 80/100 – 3-teiliger Rost 9,6 kg ❒ Welle nach unten ziehen und nach vorne einrasten ➥ Dabei den Rost nach oben drücken ❒ Verbrennungsrost nach unten ausfädeln ❒...
  • Seite 59 Instandhalten der Anlage Instandhaltungsarbeiten durch die Fachkraft ❒ Strömungssensor demontieren ❒ Beide Fühler des Strömungssensors vorsichtig mit einem feinen Pinsel reinigen HINWEIS! Strömungssensor wie dargestellt montieren, um Funktionsstörungen zu vermeiden! Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 60: Lambdasonde Reinigen

    Instandhalten der Anlage Instandhaltungsarbeiten durch die Fachkraft 5.5.3 Lambdasonde reinigen ❒ Deckel an der Kesseloberseite abnehmen ❒ Lambdasonde (1) und Kunststoffbuchse (2 – falls vorhanden) vorsichtig ausbauen ➥ Auf Kabel der Lambdasonde achten! ❒ Messöffnungen mit feinem Pinsel und Aschesauger vorsichtig von Verunreinigungen befreien ➥...

  • Seite 61: Emissionsmessung Durch Schornsteinfeger Bzw. Kontrollorgan

    ➥ Nach dem Systemstart der Regelung ist der Kessel betriebsbereit ❒ Kessel durch Tippen auf „Kessel Ein“ einschalten ➥ Der Automatikbetrieb ist aktiv. Die Heizungsanlage wird über die Regelung gemäß der eingestellten Betriebsart im Automatikbetrieb geregelt Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 62: Emissionsmessung Starten

    Instandhalten der Anlage Emissionsmessung durch Schornsteinfeger bzw. Kontrollorgan 5.6.2 Emissionsmessung starten ❒ Am Grundbild den „Kaminkehrerbetrieb“ aktivieren ❒ Im Menü den gewünschten Zeitpunkt wählen: sofort ❒ Art der Messung bestimmen (Nennlast / Teillast) ➥ Rund 20 Minuten nach Aktivierung sollte sich eine konstante Abgastemperatur und Restsauerstoffgehalt eingestellt haben ➥...

  • Seite 63: Störungsbehebung

    Kesseltemperatur von 95 - 100°C aus. Die Pumpen laufen weiter. Sobald die Temperatur unter ca. 75°C gesunken ist, kann der STB mechanisch entriegelt werden: ❒ Kappe des STB abschrauben ❒ STB durch Drücken mit Schraubendreher entriegeln Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 64: Störungen Mit Störmeldung

    Störungsbehebung Störungen mit Störmeldung 6.3 Störungen mit Störmeldung Wenn eine Störung ansteht und noch nicht behoben ist: ❒ Status-LED signalisiert die Art der Störung - Orange blinkend: Warnung - Rot blinkend: Fehler oder Alarm ❒ Störmeldung wird am Display angezeigt Der Begriff „Störung“...
  • Seite 65 ❒ Durch Tippen auf das Abbrechen-Symbol wird die aktuelle Störung geschlossen und die Störungsliste angezeigt ❒ Durch erneutes Tippen auf das Abbrechen-Symbol und Lesebestätigung aller Fehler gelangt man zurück zum Grundbild ➥ Der Kessel befindet sich in der zuvor eingestellten Betriebsart Bedienungsanleitung P4 Pellet | B0870820_de...

  • Seite 66: Notizen

    Notizen 7 Notizen Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 67 Notizen Bedienungsanleitung P4 Pellet | B0870820_de...
