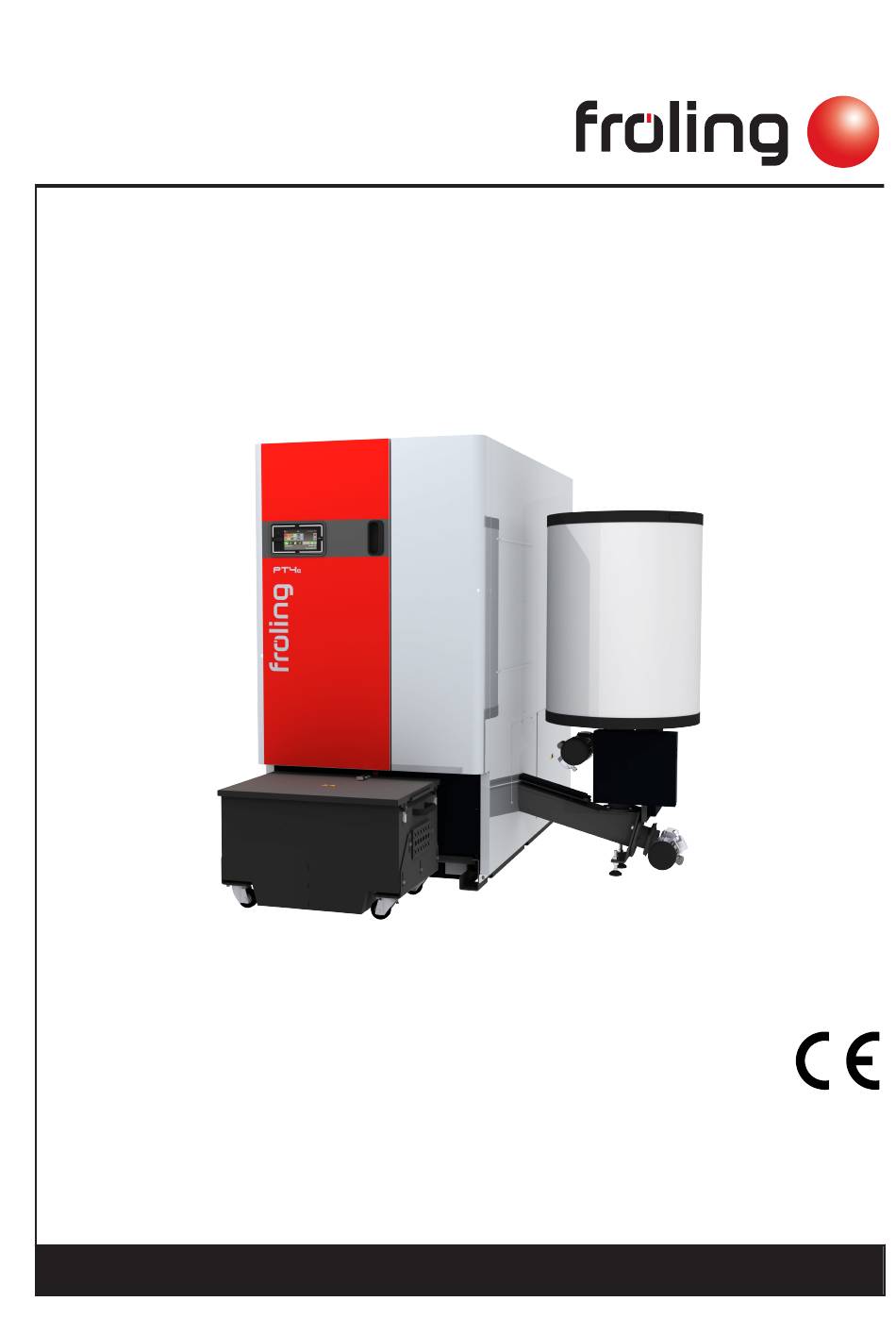

Froling PT4e Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PT4e:
- Montageanleitung (20 Seiten) ,
- Bedienungsanleitung (76 Seiten)
Inhaltsverzeichnis
Bedienungsanleitung
Pelletskessel PT4e
Deutschsprachige Original-Bedienungsanleitung für den Betreiber!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B1600020_de | Ausgabe 31.01.2020
Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Froling PT4e
Inhaltszusammenfassung für Froling PT4e
- Seite 1 Bedienungsanleitung Pelletskessel PT4e Deutschsprachige Original-Bedienungsanleitung für den Betreiber! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1600020_de | Ausgabe 31.01.2020 Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemein Produktübersicht PT4e Sicherheit Gefahrenstufen von Warnhinweisen Verwendete Piktogramme Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung 2.4.1 Zulässige Brennstoffe Holzpellets 2.4.2 Unzulässige Brennstoffe Qualifikation des Bedienpersonals Schutzausrüstung des Bedienpersonals Sicherheitseinrichtungen Restrisiken Verhalten im Notfall 2.9.1 Überhitzung der Anlage 2.9.2 Abgasgeruch 2.9.3... - Seite 3 Lambdasonde reinigen 5.4.4 E-Filter (optional) und Wärmetauscher-Rohre reinigen E-Filter (optional) demontieren und reinigen Reinigung der Wärmetauscher-Rohre Emissionsmessung durch Schornsteinfeger bzw. Kontrollorgan 5.5.1 Anlage einschalten 5.5.2 Emissionsmessung starten Ersatzteile Entsorgungshinweise 5.7.1 Entsorgung der Asche 5.7.2 Entsorgung von Anlagenkomponenten Bedienungsanleitung PT4e | B1600020_de...
- Seite 4 Inhaltsverzeichnis Störungsbehebung Allgemeine Störung an der Spannungsversorgung 6.1.1 Verhalten der Anlage nach Stromausfall Übertemperatur Störungen mit Störmeldung 6.3.1 Vorgehensweise bei Störmeldungen Notizen Anhang Adressen 8.1.1 Adresse des Herstellers Werkskundendienst 8.1.2 Adresse des Installateurs Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 5: Allgemein
Technische Änderungen vorbehalten! Gewährleistungs- und Garantiebestimmungen Grundsätzlich gelten unsere Verkaufs- und Lieferbedingungen, die dem Kunden zur Verfügung gestellt und durch den Vertragsabschluss zur Kenntnis genommen wurden. Darüber hinaus können Sie die Garantiebedingungen dem beiliegenden Garantiepass entnehmen. Bedienungsanleitung PT4e | B1600020_de... -
Seite 6: Produktübersicht Pt4E
Allgemein Produktübersicht PT4e 1.1 Produktübersicht PT4e Pelletskessel – Fröling PT4e Hauptschalter: Spannungsversorgung der gesamten Anlage ein- und ausschalten Sicherheitstemperaturbegrenzer STB Netzanschluss Bedienfeld der Regelung Lambdatronic H 3200 Isolierdeckel Wärmetauscherdeckel Service - Schnittstelle Saugzyklon mit Pelletsbehälter Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... - Seite 7 WOS-System mit Wirbulatoren und automatischem Antrieb für die Wärmetauscherreinigung des zweiten und dritten Zuges Integrierter elektrostatischer Partikelabscheider (optional) Siliziumkarbid-Brennkammer mit automatischem Kipprost Kipprost mit Antrieb (Drehwinkel 110°) Aschebox der kombinierten automatischen Entaschung für Retorte und Wärmetauscher Brennkammertür mit Schauglas Kesselregelung Lambdatronic H 3200 Bedienungsanleitung PT4e | B1600020_de...
- Seite 8 Allgemein Produktübersicht PT4e Anschlüsse Pellets-Saugschläuche Zyklonbehälter inkl. Isolierung Antrieb für Zellradschleusen-Einheit Schaltschrank Antriebs-Übersetzung für Zellradschleusen Mehrkammern-Zellradschleusen Antrieb für Stokerschnecke Füllstands-Sensor Externes Saugmodul Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 9: Sicherheit
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. Bedienungsanleitung PT4e | B1600020_de... -
Seite 10: Verwendete Piktogramme
Sicherheit Verwendete Piktogramme 2.2 Verwendete Piktogramme Folgende Gebots-, Verbots- und Warnzeichen werden in der Dokumentation und/oder am Kessel verwendet. Gemäß Maschinenrichtlinie signalisieren direkt an der Gefahrenstelle des Kessels angebrachte Zeichen vor unmittelbar bevorstehenden Gefahren oder sicherheitsgerichteten Verhaltensweisen. Diese Aufkleber dürfen nicht entfernt oder abgedeckt werden. -
Seite 11: Allgemeine Sicherheitshinweise
Beeinträchtigungen der Abgasanlage, wie z.B. schlechter Reinigungszustand des Abgasrohres oder unzureichender Kaminzug können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) führen! Daher gilt: ❒ Nur eine einwandfrei funktionierende Abgasanlage garantiert den optimalen Betrieb des Kessels! Bedienungsanleitung PT4e | B1600020_de... -
Seite 12: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung 2.4 Bestimmungsgemäße Verwendung Der Fröling Holzhackschnitzelkessel T4e ist ausschließlich für das Aufheizen von Heizungswasser bestimmt. Es dürfen nur jene Brennstoffe verwendet werden, die im Abschnitt "Zulässige Brennstoffe" definiert sind. ⇨ Siehe "Zulässige Brennstoffe" [Seite 12] Die Anlage darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzt werden! Die Inspektions- und Reinigungsintervalle der Bedienungsanleitung sind zu beachten. -
Seite 13: Unzulässige Brennstoffe
Bediener die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.6 Schutzausrüstung des Bedienpersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Bedienung, Inspektion und Reinigung: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Festes Schuhwerk - Staubmaske Bedienungsanleitung PT4e | B1600020_de... -
Seite 14: Sicherheitseinrichtungen
(Schutz bei Überhitzung/Überdruck) Bei Erreichen eines Kesseldrucks von max. 3 bar öffnet das Sicherheitsventil und bläst das Heizungswasser in Form von Dampf ab. Bei PT4e 140-250: (Schutz bei Überhitzung) THERMISCHE ABLAUFSICHERUNG Die thermische Ablaufsicherung öffnet bei ca. 100°C ein Ventil und führt dem Sicherheitswärmetauscher Kaltwasser zu, um die Kesseltemperatur zu senken... -
Seite 15: Restrisiken
Vor Arbeiten am/im Elektrofilter gilt: ❒ Spannungsversorgung ausschalten und gegen Wiedereinschalten sichern ❒ HV-Elektrode erden und kurzschließen ❒ Arbeiten nur durch eine Elektrofachkraft durchführen lassen ❒ Geltende Normen und Vorschriften beachten ➥ Arbeiten an elektrischen Komponenten durch Unbefugte ist verboten Bedienungsanleitung PT4e | B1600020_de... -
Seite 16: Verhalten Im Notfall
Sicherheit Verhalten im Notfall 2.9 Verhalten im Notfall 2.9.1 Überhitzung der Anlage Sollte es trotz der Sicherheitseinrichtungen zu einer Überhitzung der Anlage kommen: HINWEIS! Auf keinen Fall den Hauptschalter ausschalten oder die Spannungsversorgung unterbrechen! ❒ Alle Türen am Kessel geschlossen halten ❒... -
Seite 17: Hinweise Zum Betrieb Einer Heizungsanlage
Im Aufstellungsraum des Kessels keine chlorhaltigen Reinigungs- oder Betriebsmittel (z.B. Chlorgasanlagen für Schwimmbäder) und Halogenwasserstoffe benützen. ▪ Die Luftansaugöffnung des Kessels von Staubbefall freihalten. ▪ Die Anlage ist vor Verbiss bzw. Einnisten von Tieren (z.B. Nagern, …) zu schützen. Bedienungsanleitung PT4e | B1600020_de... -
Seite 18: Lüftung Des Heizraums
Hinweise zum Betrieb einer Heizungsanlage Hinweise zum Aufstellungsraum (Heizraum) Lüftung des Heizraums Der Heizraum ist direkt aus dem Freien zu be- und entlüften, wobei die Öffnungen und Luftführungen so zu gestalten sind, dass Witterungseinflüsse (Laub, Schneeverwehung, ...) keinerlei Beeinträchtigungen des Luftförderstromes verursachen können. -
Seite 19: Hinweise Für Den Einsatz Von Druckhaltesystemen
Druck pumpt der Kompressor Luft in das Gefäß. Ist der Druck zu hoch, wird Luft über ein Magnetventil abgelassen. Die Anlagen werden ausschließlich mit geschlossenen Membran-Ausdehnungsgefäßen realisiert und verhindern so einen schädlichen Sauerstoffeintrag in das Heizungswasser. Bedienungsanleitung PT4e | B1600020_de... -
Seite 20: Rücklaufanhebung
Hinweise zum Betrieb einer Heizungsanlage Rücklaufanhebung Pumpengesteuerte Druckhaltung Eine pumpengesteuerte Druckhaltestation besteht im Wesentlichen aus Druckhaltepumpe, Überstromventil und einem drucklosen Auffangbehälter. Das Ventil lässt Heizungswasser bei Überdruck in den Auffangbehälter strömen. Sinkt der Druck unter einen eingestellten Wert, saugt die Pumpe das Wasser aus dem Auffangbehälter und drückt es zurück in das Heizungssystem. -
Seite 21: Betreiben Der Anlage
4.1 Montage und Erstinbetriebnahme Montage, Installation und Erstinbetriebnahme des Kessels darf nur durch qualifiziertes Personal erfolgen und wird in der beigelegten Montageanleitung beschrieben. HINWEIS! Siehe Montageanleitung PT4e HINWEIS Nur die Einstellung der Anlage durch ein Fachpersonal und die Einhaltung der werkseitigen Standardeinstellungen kann einen optimalen Wirkungsgrad und somit einen effizienten und emissionsarmen Betrieb gewährleisten! -
Seite 22: Pellets-Lagerraum Befüllen
Betreiben der Anlage Pellets-Lagerraum befüllen 4.2 Pellets-Lagerraum befüllen VORSICHT Beim Befüllen des Lagerraums bei eingeschaltetem Kessel Sachschaden und daraus resultierende Verletzungen möglich! Beim Befüllen des Brennstoff-Lagerraumes gilt: ❒ Kessel durch Tippen auf "Kessel AUS" abschalten ➥ Kessel stellt geregelt ab und wechselt in den Betriebszustand "Kessel Aus"... -
Seite 23: Spannungsversorgung Einschalten
Brennstofflagerraum versperrt halten und Schlüssel gesichert verwahren! Feuer, offenes Licht und Rauchen im Lagerraum verboten! 4.3 Spannungsversorgung einschalten ❒ Hauptschalter einschalten ➥ Bei allen Komponenten des Kessels steht Spannung an ➥ Nach dem Systemstart der Regelung ist der Kessel betriebsbereit Bedienungsanleitung PT4e | B1600020_de... -
Seite 24: Kessel Am Touchdisplay Bedienen
Betreiben der Anlage Kessel am Touchdisplay bedienen 4.4 Kessel am Touchdisplay bedienen 4.4.1 Übersicht des Touchdisplays Anzeige von frei wählbaren Informationsanzeigen ⇨ Siehe "Informationsanzeigen auswählen" [Seite 30] Anzeige und Wechseln der aktuellen Bedienebene ⇨ Siehe "Display sperren / Bedienebene wechseln" [Seite 39] Anzeige und Ändern des aktuellen Datums / der aktuellen Uhrzeit ⇨... -
Seite 25: Status-Anzeige
Aufrufen sämtlicher Systeminformationen Aufrufen des Schnellauswahlmenüs. Auswahl der Funktionen abhängig von Bedienerebene, Konfiguration und aktuellem Zustand. Parameter kann durch Antippen verändert werden (Auswahlliste oder Nummernblock) Aufrufen der Systemmenüs. Menüanzeige abhängig von Bedienerebene sowie Konfiguration Zurück zur übergeordneten Menüebene. Bedienungsanleitung PT4e | B1600020_de... -
Seite 26: Anzeige-Symbole Für Froeling-Connect / Fernschalten
Betreiben der Anlage Kessel am Touchdisplay bedienen Anzeige-Symbole für froeling-connect / Fernschalten Im linken oberen Bereich des Touchdisplays werden die Symbole zu Verbindungsstatus und Fernschalten angezeigt. Durch Tippen auf diese Symbole wird das „Connection Center“ geöffnet. Im Menü wird die Verbindung zu froeling-connect sowie das Fernschalten (Ein- und Ausschalten durch externe Bediener) aktiviert / deaktiviert Status zu froeling-connect... - Seite 27 Werten angezeigt. Sind z.B.: mehrere Heizkreise vorhanden, wird mit „Pfeil-Rechts“ und „Pfeil-Links“ zum gewünschten Heizkreis navigiert. Jeweiligen Reiter zum Vornehmen von Einstellungen in den Menüs antippen. Symbol Reiter Zustand Temperaturen Zeiten Service Allgemeine Einstellungen Solar Wärmemengenzähler Bedienungsanleitung PT4e | B1600020_de...
-
Seite 28: Parameter Ändern
Betreiben der Anlage Kessel am Touchdisplay bedienen Parameter ändern Wird neben einem Parametertext das „Stift“-Symbol angezeigt, ist der Parameter veränderbar. Je nach Parameterart erfolgt eine Änderung durch Eingabe über einen Nummernblock oder durch Auswahl aus einer Liste und anschließendem Tippen auf das „Bestätigen“-Symbol. -
Seite 29: Schnellauswahlmenü
Betriebsart aktiv. Fehleranzeige Auflistung aller anstehenden Störungen an Kessel mit Vorgehensweisen zur Behebung. Einstellungsassistent Erstes Einschalten: Einstellen von Sprache, Herstellernummer, Datum und Uhrzeit Connect: Einstellen der kesselseitig erforderlichen Parameter zur Nutzung von „froeling-connect.com“ (IP-Adresse, Displaypasswort, …) Bedienungsanleitung PT4e | B1600020_de... -
Seite 30: Informationsanzeigen Auswählen
Betreiben der Anlage Kessel am Touchdisplay bedienen 4.4.2 Informationsanzeigen auswählen Durch Tippen auf frei wählbare Informationsanzeigen im Grundbild wird das jeweilige Menü geöffnet. Abhängig von der Anlagenkonfiguration sind folgende Auswahlmöglichkeiten verfügbar: Menü Auswahl Symbol Beschreibung Kessel Ascheentleerung in Anzeige der verbleibenden Heizstunden bis zum Erscheinen des Hinweises“... - Seite 31 Anzeige der aktuellen Temperatur von Quelle regler und Senke des Differenzreglers System CPU/RAM-Auslastung Anzeige der Auslastung des Prozessors (CPU) sowie des Arbeitsspeichers (RAM) in Prozent 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! Bedienungsanleitung PT4e | B1600020_de...
-
Seite 32: Kessel Ein-/ Ausschalten
Betreiben der Anlage Kessel am Touchdisplay bedienen Bei Verwendung von mehr als zwei Pufferfühlern ist eine Informationsanzeige mit Puffertemperaturen gemäß der Anzahl an Fühlern möglich. Die Darstellung erfolgt in einer über zwei Flächen verlaufenden Informationsanzeige. 4.4.3 Kessel ein-/ ausschalten Das Hydraulikumfeld wird unabhängig vom Kesselstatus nach der eingestellten Betriebsart gesteuert, ⇨... -
Seite 33: Betriebsart Des Kessels Ändern
Der Kessel hält dauerhaft die eingestellte Kessel- Solltemperatur und stellt nur zu Reinigungszwecken ab. Heizkreise und Brauchwasserspeicher werden gemäß den eingestellten Heizzeiten mit Wärme versorgt. HINWEIS! Eine detaillierte Beschreibung der Betriebsarten des Kessels in der beiliegenden Bedienungsanleitung der Kesselregelung entnehmen. Bedienungsanleitung PT4e | B1600020_de... -
Seite 34: Datum Und Uhrzeit Ändern
Betreiben der Anlage Kessel am Touchdisplay bedienen 4.4.5 Datum und Uhrzeit ändern Zum Ändern von Datum und Uhrzeit am Grundbild auf das angezeigte Datum sowie die Uhrzeit tippen. Jeweilige Einstellung mit „Pfeil-Auf“ und „Pfeil-Ab“ anpassen und durch Tippen auf das „Bestätigen-Symbol“ übernehmen. 4.4.6 Gewünschte Boilertemperatur ändern ❒... -
Seite 35: Einmaliges Extraladen Eines Einzelnen Boilers
HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. 4.4.8 Einmaliges Extraladen aller vorhandenen Boiler Bei mehreren Boilern wird durch die Funktion „Extraladen“ im Schnellauswahlmenü ein einmaliges Extraladen aller vorhandenen Boiler gestartet. ⇨ Siehe "Schnellauswahlmenü" [Seite 29] Bedienungsanleitung PT4e | B1600020_de... -
Seite 36: Heizkurve Eines Heizkreises Einstellen
Betreiben der Anlage Kessel am Touchdisplay bedienen 4.4.9 Heizkurve eines Heizkreises einstellen Über die Heizkurve des Heizkreises wird in Abhängigkeit der Außentemperatur mit den zwei einstellbaren Parametern „Vorlauftemperatur bei -10°C Außentemperatur“ und „Vorlauftemperatur bei +10°C Außentemperatur“ eine Vorlauftemperatur errechnet. Beispiel: Die Heizkurve ist mit 60°C (bei -10°C Außentemperatur) und 40°C (bei +10°C Außentemperatur) definiert. -
Seite 37: Raumtemperatur Ändern (Heizkreis Ohne Raumfühler)
5°C, bei einem Niedertemperaturkreis nie mehr als 3°C verändern. Nach erfolgter Änderung ein paar Tage abwarten und je nach Wohlbefinden weitere Änderungen vornehmen! 4.4.11 Raumtemperatur ändern (Heizkreis mit Raumfühler) ❒ Informationsanzeige des gewünschten Heizkreises antippen ❒ Gewünschten Raumtemperatur durch Tippen auf „+“ oder „-“ anpassen Bedienungsanleitung PT4e | B1600020_de... -
Seite 38: Betriebsart Des Heizkreises Umschalten
Betreiben der Anlage Kessel am Touchdisplay bedienen HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. Alternativ kann die Raumtemperatur direkt am Fernversteller / Raumbediengerät angepasst werden. 4.4.12 Betriebsart des Heizkreises umschalten Durch Tippen auf das Betriebsart-Symbol im Menü des jeweiligen Heizkreises wird die Betriebsart geändert. -
Seite 39: Display Sperren / Bedienebene Wechseln
Service 4.4.14 Komponenten umbenennen Die Bezeichnungen von Boiler, Puffer und Heizkreise können frei gewählt werden. Für die Benennung stehen max. 20 Zeichen zur Verfügung. ❒ Im Systemmenü zum Menü „Anlage“ navigieren und das Untermenü „Umbenennung“ öffnen Bedienungsanleitung PT4e | B1600020_de... -
Seite 40: Urlaubsprogramm Konfigurieren
Betreiben der Anlage Kessel am Touchdisplay bedienen ❒ Die gewünschte Komponente antippen und mithilfe der Tastatur umbenennen 4.4.15 Urlaubsprogramm konfigurieren Durch Einstellen eines Beginn- und Enddatums im Urlaubsprogramm wird eine Zeitspanne festgelegt, in der ein aktiver Heizkreis auf die eingestellte Absenktemperatur geregelt sowie ein aktivierter Boiler nicht geladen wird. -
Seite 41: Kessel Am Raumbediengerät Ein-/Ausschalten
Ist das Fernschalten des Kessels ebenfalls aktiviert (⇨ Siehe "Anzeige-Symbole für froeling-connect / Fernschalten" [Seite 26]), kann der Kessel am Raumbediengerät ein- und ausgeschaltet werden. Fernschalten des Kessels deaktiviert Fernschalten des Kessels aktiviert ❒ Kessel durch Tippen auf den aktuellen Betriebszustand ein-/ausschalten Bedienungsanleitung PT4e | B1600020_de... -
Seite 42: Spannungsversorgung Ausschalten
Betreiben der Anlage Spannungsversorgung ausschalten 4.6 Spannungsversorgung ausschalten WARNUNG Beim Ausschalten des Hauptschalters im Automatikbetrieb: Schwerwiegende Störung der Verbrennung und in weiterer Folge schwerste Unfälle möglich! Vor dem Ausschalten des Hauptschalters: ❒ Kessel durch Tippen auf „Kessel Aus“ ausschalten ➥ Kessel stellt geregelt ab und wechselt nach dem Reinigungszyklus in den Betriebszustand "Kessel Aus"... -
Seite 43: Füllstand Des Aschebehälters Prüfen Und Bei Bedarf Entleeren
Aschebehälter geleert werden ❒ Deckel am Aschebehälter aufsetzen und mit seitlichen Spannverschlüssen (C) wieder verschließen ❒ Aschebehälter-Klemmung mit Fixierhebel (D) öffnen ❒ Aschebehälter vom Kessel abziehen ❒ Klappdeckel am Aschebehälter verschließen ➥ Darauf achten, dass Klappdeckel einrastet! Bedienungsanleitung PT4e | B1600020_de... - Seite 44 Betreiben der Anlage Füllstand des Aschebehälters prüfen und bei Bedarf entleeren Fällt beim Abziehen Asche aus dem Aschebehälter: ❒ Rastbolzen herausziehen und Klappdeckel ausfädeln ❒ Oberen Deckel des Aschebehälters abnehmen und Asche in Behälter leeren ❒ Tragstange mit Griffe wie gewünscht montieren und Aschebehälter zur Entleerstelle transportieren Möglichkeit A: ❒...
- Seite 45 Aschebehälter geleert werden ❒ Deckel am Aschebehälter aufsetzen und mit seitlichen Spannverschlüssen (C) wieder verschließen ❒ Aschebehälter-Klemmung mit Fixierhebel (D) öffnen ❒ Aschebehälter vom Kessel abziehen ❒ Beide Öffnungen an der Hinterseite des Aschebehälters mit Schieberbleche schließen Bedienungsanleitung PT4e | B1600020_de...
-
Seite 46: Instandhalten Der Anlage
Instandhalten der Anlage Allgemeine Hinweise zur Instandhaltung 5 Instandhalten der Anlage 5.1 Allgemeine Hinweise zur Instandhaltung GEFAHR Bei Arbeiten an elektrischen Komponenten: Lebensgefahr durch Stromschlag! Für Arbeiten an elektrischen Komponenten gilt: ❒ Arbeiten nur durch eine Elektrofachkraft durchführen lassen ❒ Geltende Normen und Vorschriften beachten ➥... -
Seite 47: Benötigte Hilfsmittel
Schürgerät mit Halterung Schlüssel für Türbeschläge Steckschlüssel SW 13 Reinigungsbürste 53x53x110 zur Reinigung der WOS-Federn Im Lieferumfang nicht enthalten: Gabel- oder Ringschlüssel SW 13 Schraubendreher-Satz (Kreuzschlitz, Schlitz, Torx T20, T25, T30) Kleiner Besen oder Reinigungsbürste Aschesauger Bedienungsanleitung PT4e | B1600020_de... -
Seite 48: Instandhaltungsarbeiten Durch Den Betreiber
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber 5.3 Instandhaltungsarbeiten durch den Betreiber ❒ Eine regelmäßige Reinigung des Kessels verlängert die Lebensdauer und ist Grundvoraussetzung für einen störungsfreien Betrieb! ❒ Empfehlung: Bei Reinigungsarbeiten einen Aschesauger verwenden! 5.3.1 Wöchentliche Inspektion Anlagendruck kontrollieren ❒... -
Seite 49: Wiederkehrende Kontrolle Und Reinigung
❒ Kessel mind. 1 Stunde auskühlen lassen ❒ An der Steuerung zum Menü „Handbetrieb“ verzweigen HINWEIS! Siehe Bedienungsanleitung der Kesselregelung ❒ Mit Pfeil AB zum Parameter „Kippmotor“ navigieren ❒ Parameter auf „EIN“ stellen ➥ Verbrennungsrost wird gekippt ❒ Hauptschalter ausschalten Bedienungsanleitung PT4e | B1600020_de... -
Seite 50: Nach Inspektions- Und Reinigungsarbeiten
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber Nach Inspektions- und Reinigungsarbeiten ❒ Hauptschalter einschalten ➥ Zuvor händisch geöffneter Verbrennungsrost schließt automatisch und Kessel wechselt in den Betriebszustand „Kessel Aus“ ❒ Im Schnellauswahlmenü den „Servicebetrieb“ aktivieren ➥ Der Kessel startet den Reinigungsmoduls und beseitigt allfällige Aschereste im Brennraum ➥... -
Seite 51: Übersetzung Der Zellradschleusen Schmieren [~500 Bh / Vierteljährlich]
Stokerlagerung schmieren [~1000 Bh / halbjährlich] ❒ Stokerlagerung mit drei Fettpressen-Hüben pro Schmiernippel schmieren Druckentlastung kontrollieren [~1000 Bh / halbjährlich] ❒ Edelstahl-Knie (A) an beiden Zellradschleusen auf freien Durchlass kontrollieren und bei Bedarf mit Druckluft vorsichtig reinigen Bedienungsanleitung PT4e | B1600020_de... -
Seite 52: Brennraum Reinigen [~2500 Bh / Jährlich]
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber Brennraum reinigen [~2500 Bh / jährlich] ❒ Isoliertür öffnen ❒ Aschebehälter abziehen ❒ Brennkammertür durch Verdrehen des Sechskants (90°) öffnen ➥ Mitgelieferten Sechskantschlüssel (A – SW 13 mm) verwenden ➥ Sechskantschlüssel in Werkzeugklemme (B) verstaut ❒... -
Seite 53: Wärmetauscher Und Abgas-Sammelraum Reinigen [~2500 Bh / Jährlich]
➥ B – Kerben im Drehverschluss waagrecht: Tür geschlossen Wärmetauscher und Abgas-Sammelraum reinigen [~2500 Bh / jährlich] ❒ Isolierdeckel und Wärmedämmung abnehmen ❒ Federschrauben lösen und Deckeln aufklappen ➥ Mitgelieferten Schlüssel verwenden ❒ Gesamten Abgas-Sammelraum mit Aschesauger reinigen Bedienungsanleitung PT4e | B1600020_de... -
Seite 54: Abgasfühler Reinigen [~2500 Bh / Jährlich]
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber ❒ WOS-Federn mit Reinigungsbürste auf beiden Seiten des Innenblechs reinigen HINWEIS! WOS-Federn müssen zum Reinigen nicht ausgebaut werden! Abgasfühler reinigen [~2500 Bh / jährlich] 1. Isolierdeckel und Wärmedämmung abnehmen 2. Fixierschraube lösen und Abgasfühler aus dem Abgasrohr herausziehen 3. -
Seite 55: Instandhaltungsarbeiten Durch Die Fachkraft
Die nationalen und regionalen Bestimmungen hinsichtlich wiederkehrender Prüfung der Anlage sind zu beachten. In diesem Zusammenhang weisen wir darauf hin, dass gewerbliche Anlagen mit einer Nennwärmeleistung ab 50 kW in Österreich gemäß Feuerungsanlagen-Verordnung jährlich wiederkehrend zu prüfen sind! Bedienungsanleitung PT4e | B1600020_de... -
Seite 56: Verbrennungsrost Kontrollieren Und Reinigen
Instandhalten der Anlage Instandhaltungsarbeiten durch die Fachkraft 5.4.1 Verbrennungsrost kontrollieren und reinigen ❒ Isoliertür und Brennkammertür öffnen ❒ Schamottstein der Durchbrandöffnung entnehmen ❒ Gekippten Rost mit Schürgerät von Verunreinigungen befreien 5.4.2 Messleitung der Unterdruckregelung reinigen ❒ Isoliertür öffnen und Aschebehälter vom Kessel abziehen ➥... -
Seite 57: Lambdasonde Reinigen
➥ WICHTIG: Die Dichtfläche der Buchse (B) muss nach der Montage an der Muffe (A) eben aufliegen ACHTUNG: ▪ Lambdasonde nicht mit Druckluft ausblasen ▪ Keine chemischen Reinigungsmittel (Bremsenreiniger, etc.) verwenden ▪ Vorsichtiger Umgang mit der Lambdasonde, kein „Abklopfen“ oder Reinigen mit Drahtbürste Bedienungsanleitung PT4e | B1600020_de... -
Seite 58: E-Filter (Optional) Und Wärmetauscher-Rohre Reinigen
Instandhalten der Anlage Instandhaltungsarbeiten durch die Fachkraft 5.4.4 E-Filter (optional) und Wärmetauscher-Rohre reinigen HINWEIS! Vor Reinigung des Wärmetauschers zuerst den E-Filter demontieren! E-Filter (optional) demontieren und reinigen ❒ Zwei Schrauben lösen und untere Abdeckung abnehmen ❒ Hochspannungskabel (A) am Isolator ausstecken und Steckverbindung des Rüttelmotors (B) trennen ❒... -
Seite 59: Reinigung Der Wärmetauscher-Rohre
❒ Verschlussschrauben am Reinigungsdeckel mit mitgeliefertem Schlüssel lockern ❒ Reinigungsdeckel abnehmen ❒ Bei vorhandenem E-Filter: Erdungsbügel an den WOS-Federn demontieren ❒ WOS-Federn herausziehen ❒ Wärmetauscher-Rohre und WOS-Federn reinigen ❒ Montage aller Komponenten in sinngemäß umgekehrter Reihenfolge Bedienungsanleitung PT4e | B1600020_de... - Seite 60 Instandhalten der Anlage Instandhaltungsarbeiten durch die Fachkraft Achtung bei Montage der WOS-Federn: ❒ WOS-Federn mit rundem Ausschnitt nach unten in die Wärmetauscher-Rohre schieben ➥ Das Innenblech der Federn dabei bis zum Anschlag in die Schlitze (A) schieben Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 61: Emissionsmessung Durch Schornsteinfeger Bzw. Kontrollorgan
➥ Nach dem Systemstart der Regelung ist der Kessel betriebsbereit ❒ Kessel durch Tippen auf „Kessel Ein“ einschalten ➥ Der Automatikbetrieb ist aktiv. Die Heizungsanlage wird über die Regelung gemäß der eingestellten Betriebsart im Automatikbetrieb geregelt Bedienungsanleitung PT4e | B1600020_de... -
Seite 62: Emissionsmessung Starten
Instandhalten der Anlage Emissionsmessung durch Schornsteinfeger bzw. Kontrollorgan 5.5.2 Emissionsmessung starten ❒ Am Grundbild den „Kaminkehrerbetrieb“ aktivieren ❒ Im Menü den gewünschten Zeitpunkt wählen: sofort ❒ Art der Messung bestimmen (Nennlast / Teillast) ➥ Rund 20 Minuten nach Aktivierung sollte sich eine konstante Abgastemperatur und Restsauerstoffgehalt eingestellt haben ➥... -
Seite 63: Störungsbehebung
Kesseltemperatur von 95 - 100°C aus. Die Pumpen laufen weiter. Sobald die Temperatur unter ca. 75°C gesunken ist, kann der STB mechanisch entriegelt werden: ❒ Kappe des STB abschrauben ❒ STB durch Drücken mit Schraubendreher entriegeln Bedienungsanleitung PT4e | B1600020_de... -
Seite 64: Störungen Mit Störmeldung
Störungsbehebung Störungen mit Störmeldung 6.3 Störungen mit Störmeldung Wenn eine Störung ansteht und noch nicht behoben ist: ❒ Status-LED signalisiert die Art der Störung - Orange blinkend: Warnung - Rot blinkend: Fehler oder Alarm ❒ Störmeldung wird am Display angezeigt Der Begriff „Störung“... - Seite 65 ❒ Durch Tippen auf das Abbrechen-Symbol wird die aktuelle Störung geschlossen und die Störungsliste angezeigt ❒ Durch erneutes Tippen auf das Abbrechen-Symbol und Lesebestätigung aller Fehler gelangt man zurück zum Grundbild ➥ Der Kessel befindet sich in der zuvor eingestellten Betriebsart Bedienungsanleitung PT4e | B1600020_de...
-
Seite 66: Notizen
Notizen 7 Notizen Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... - Seite 67 Notizen Bedienungsanleitung PT4e | B1600020_de...
-
Seite 68: Anhang Adressen
Anhang Adressen 8 Anhang 8.1 Adressen 8.1.1 Adresse des Herstellers FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 EMAIL info@froeling.com INTERNET www.froeling.com Werkskundendienst Österreich 0043 (0)7248 606 7000 Deutschland 0049 (0)89 927 926 400 Weltweit...
