6. Wartung

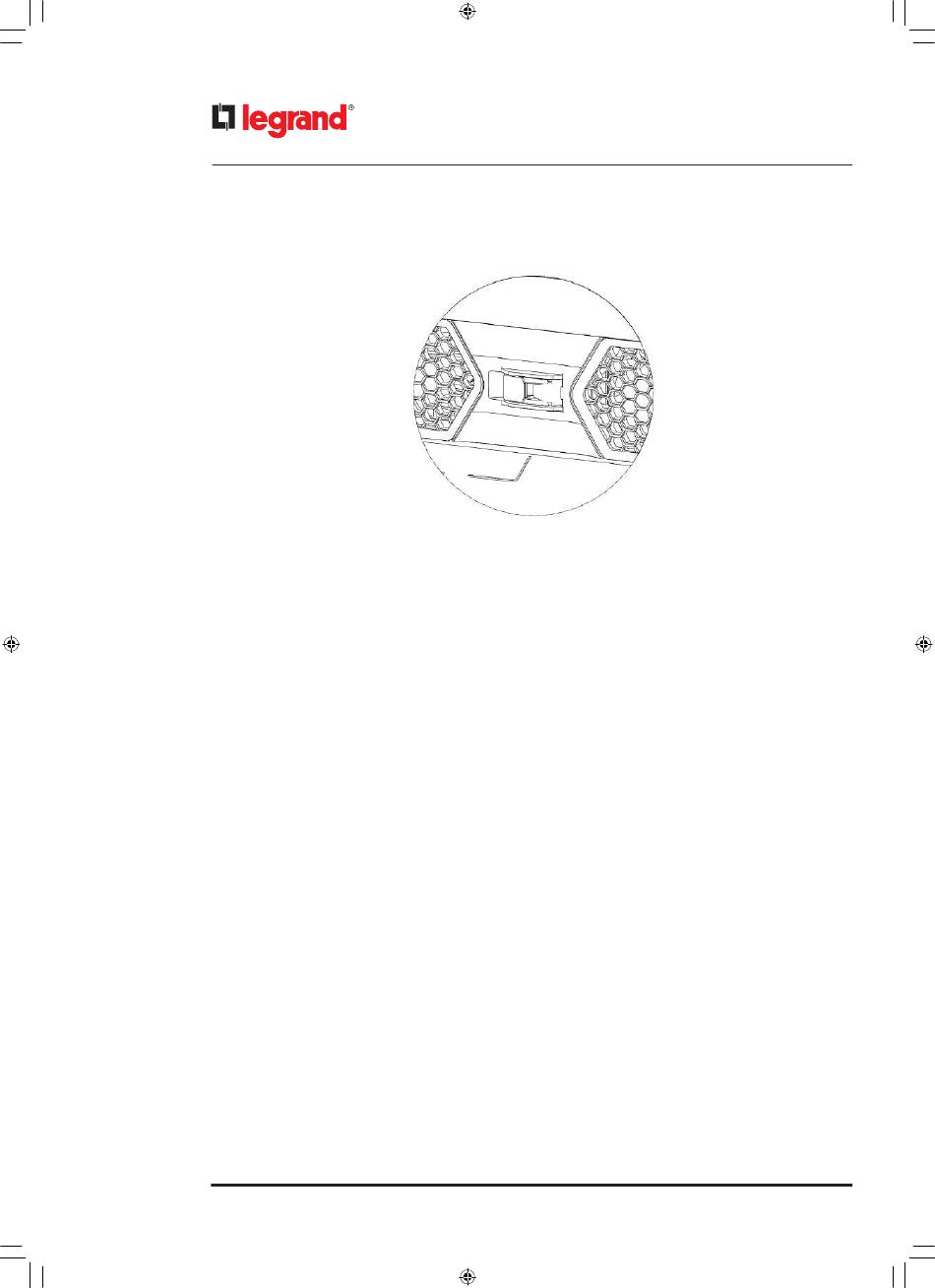

7. Schließen Sie den Frontschalter des LMs.
Um ein LM hinzuzufügen:
1. Lösen Sie die Schrauben der Schutzabdeckung eines freien Steckplatzes von der Oberseite des Schrankes aus.
2. Setzen Sie das neue LM auf den freien Steckplatz und vergewissern Sie sich, dass der Frontschalter geöffnet ist und
dass das Modul anliegt.
3. Befestigen Sie das Modul mit den vier zuvor abgeschraubten Schrauben.
4. Schließen Sie den Frontschalter des LMs.
HINWEIS
Falls eine oder mehr Schrauben verloren gehen, verwenden Sie zur Befestigung der Leistungsmodule nur Innensechs-
kantschrauben M6x16 zusammen mit Zahnscheiben M6.
6.3.2.3 Die USV vom Wartungsbypass-Modus ausschließen
1. Falls vorhanden, schließen Sie die Batterietrennschalter der externen Batterieschränke und setzen Sie alle internen
Batteriekästen ein.
2. Tippen Sie auf das Symbol „Einstellung". Tippen Sie dann auf „System" und wählen Sie ON unter dem Punkt „System-
leistung", um die USV einzuschalten.
3. Warten Sie bis die USV startet bzw. bis die LEDs des Leistungsmoduls schnell orange blinken.
4. Den Trennschalter des manuellen Wartungs-Bypasses auf die Position OFF schalten, um ihn zu öffnen
5. Tippen Sie auf das Element "„Bypass erzwungener Modus" unter „System". Stellen Sie es auf NEIN ein. Die LEDs des
Leistungsmoduls leuchten fest orange.
78
