4. Installation

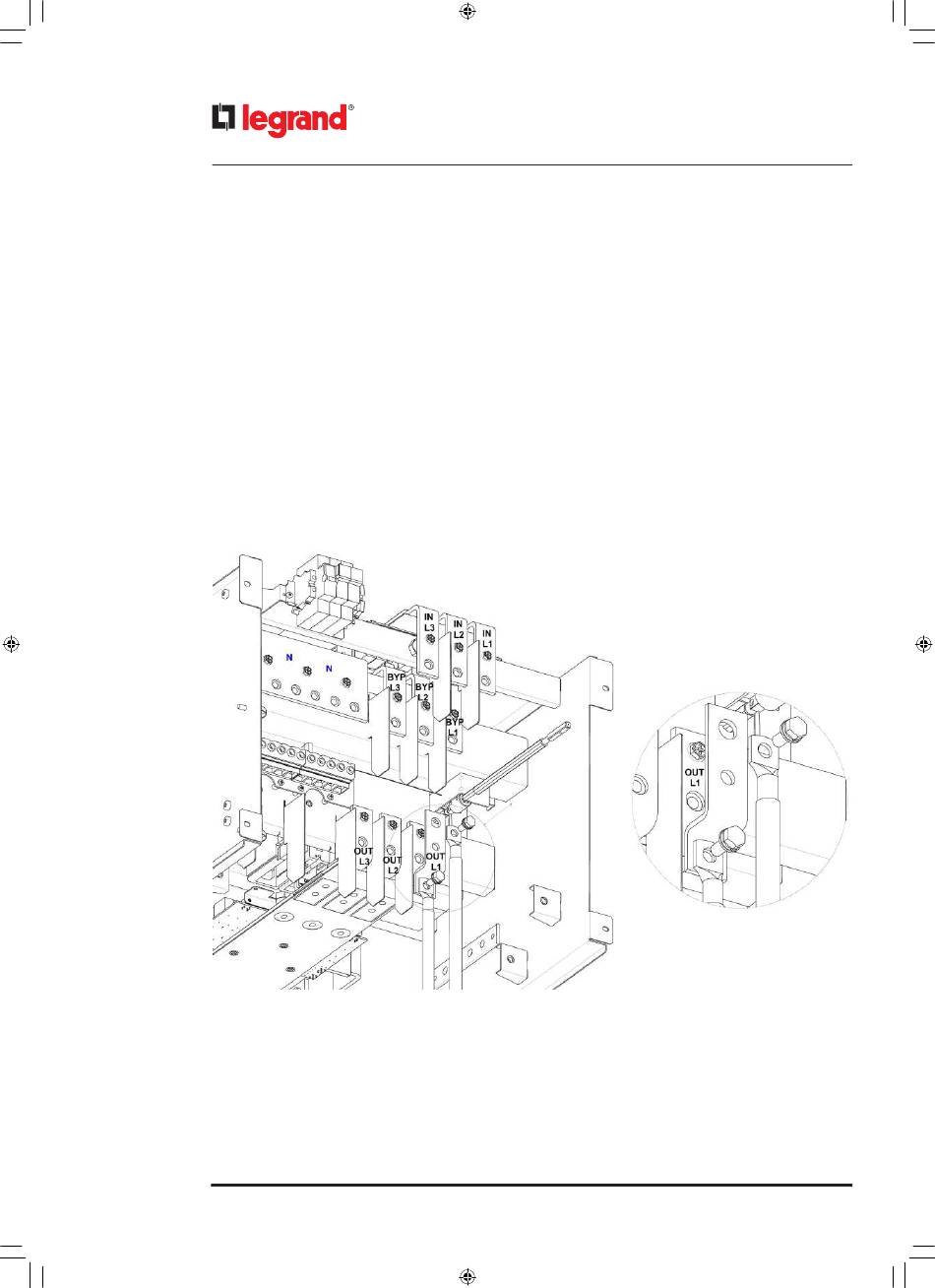

Es ist auch möglich, ein Zubehör für Doppelkabel zu installieren. Es ist auch möglich, für jede Klemme zwei Kabel mit
einem kleineren Querschnitt als das eines einzelnen Kabels zu verwenden.
Führen Sie für diese Installation die folgenden Schritte aus:
- Crimpen Sie die Ausgangsleitung und das Neutralkabel mit M10-Ösen;
- Verbinden Sie die ersten drei Ausgangskabel L1, L2, L3 mit der Bohrung an der Unterseite des Zubehörs für Doppelka-
bel mit drei Sechskantschrauben M10x30, flachen Unterlegscheiben M10 und federnden Unterlegscheiben M10 . Die
federnde Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Verbinden Sie die anderen drei Ausgangskabel L1, L2, L3 mit der Bohrung an der Oberseite des Zubehörs für Doppelka-
bel mit drei Sechskantschrauben M10x35, den flachen Unterlegscheiben M10 und den federnden Unterlegscheiben
M10. Befestigen Sie das Zubehör mit diesen Schrauben an den Klemmen OUT L1, OUT L2, OUT L3 der Ausgangsschiene.
Die federnde Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das erste Ausgangskabel mit der Bohrung an der Unterseite des Zubehörs für Doppelkabel mit einer
Sechskantschraube M10x30, flachen Unterlegscheiben M10 und federnden Unterlegscheiben M10. Die federnde Un-
terlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
-- Verbinden Sie das zweite neutrale Ausgangskabel mit der Bohrung an der Oberseite des Zubehörs für Doppelkabel
mit einer Sechskantschraube M10x35, den flachen Unterlegscheiben M10 und den federnden Unterlegscheiben M10.
Befestigen Sie das Zubehör mit dieser Schraube an der Klemme der neutralen Sammelschiene. Die federnde Unter-
legscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden.
48
