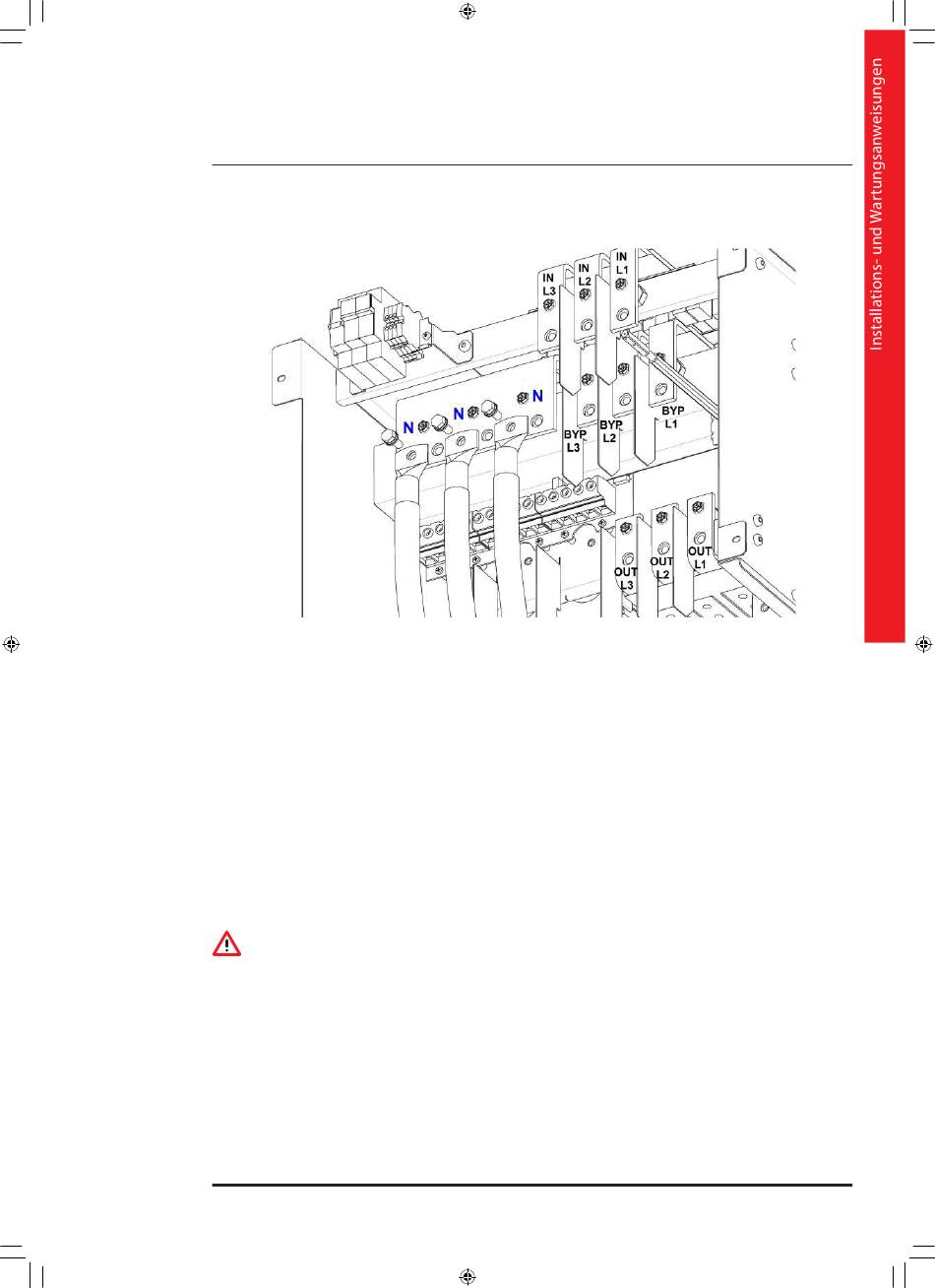

KEOR MOD 250 - Verlegung der Bypasskabel mit Zubehör für Doppelkabel
und Eingangsleitung getrennt von der Bypassleitung
4.2.8 Installation der Ausgangskabel
Vor der Installation der Ausgangskabel ist folgendes zu überprüfen:
- Die Nennleistung der USV muss mindestens gleich der Nennleistung der Last sein;
- Die Kabel zum Anschluss an die USV müssen stromaufwärts isoliert sein und es darf keine Spannung anliegen;
- Das Erdungskabel der Niederspannungs-Schaltanlage muss ordnungsgemäß angeschlossen sein (siehe Abschnitt 4.2.3).
HINWEIS
Einen für die Last getrennten Verteilerkasten installieren.
Die folgenden Informationen müssen auf den Schaltanlagen der Anlage durch Aufkleber o.ä. gekennzeichnet sein:
- maximale Nennleistung der gesamten Last;
- maximale Nennleistung der Last an den Steckdosen;
- falls ein gemeiner Verteilerkasten verwendet wird (Buchsen für die Netzspannung und für die USV), sicherstellen, dann
an jeder Buchse eine Anzeige mit der Stromquelle angebracht ist ("Netz" oder "USV").
WARNUNG
Die Ausgangsleitung muss immer angeschlossen sein.
KEOR MOD 125
Folgen Sie folgenden Schritten:
- Crimpen Sie die Ausgangsleitung und das Neutralkabel mit M8-Ösen;
- Verbinden Sie die Ausgangskabel L1, L2, L3 mit den Klemmen OUT L1, OUT L2, OUT L3 der Ausgangs-Sammelschiene
mit den drei Schrauben M8x20 sowie den flachen Unterlegscheiben M8 und den federnden Unterlegscheiben M8. Die
federnde Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das neutrale Ausgangskabel mit der neutralen Sammelschiene mit Hilfe einer Sechskantschraube M8x20,
einer flachen Unterlegscheibe M8 und einer federnden Unterlegscheibe M8. Die federnde Unterlegscheibe muss immer
auf die Oberseite der flachen Unterlegscheibe gelegt werden.
Keor MOD
45
