4. Installation
Wenn die Eingangsleitung von der Bypassleitung getrennt ist,kann es erforderlich sein, ein Zubehör für Doppelkabel
zu installieren. Es ist auch möglich, für jede Klemme zwei Kabel mit einem kleineren Querschnitt als das eines einzelnen
Kabels zu verwenden.
Führen Sie für diese Installation die folgenden Schritte aus:
- Entfernen Sie die Metallbrücke, die die Eingangsleitung mit der Bypassleitung verbindet;
- Crimpen Sie die Eingangs- und Neutralkabel mit M10-Ösen;
- Verbinden Sie die ersten drei Eingangskabel L1, L2, L3 mit der Bohrung an der Unterseite des Zubehörs für Doppelkabel
mit drei Sechskantschrauben M10x30, flachen Unterlegscheiben M10 und federnden Unterlegscheiben M10 . Die fe-
dernde Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Verbinden Sie die anderen drei Eingangskabel L1, L2, L3 mit der Bohrung an der Oberseite des Zubehörs für Doppelka-
bel mit drei Sechskantschrauben M10x35, den flachen Unterlegscheiben M10 und den federnden Unterlegscheiben
M10. Befestigen Sie das Zubehör mit diesen Schrauben an den Klemmen IN L1, IN L2, IN L3 der Eingangsschiene. Die
federnde Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das erste Eingangskabel mit der Bohrung an der Unterseite des Zubehörs für Doppelkabel mit einer
Sechskantschraube M10x30, flachen Unterlegscheiben M10 und federnden Unterlegscheiben M10. Die federnde Un-
terlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
-- Verbinden Sie das zweite neutrale Eingangskabel mit der Bohrung an der Oberseite des Zubehörs für Doppelkabel mit
einer Sechskantschraube M10x35, den flachen Unterlegscheiben M10 und den federnden Unterlegscheiben M10. Befe-
stigen Sie das Zubehör mit dieser Schraube an der Klemme der neutralen Sammelschiene. Die federnde Unterlegschei-
be muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden.
40

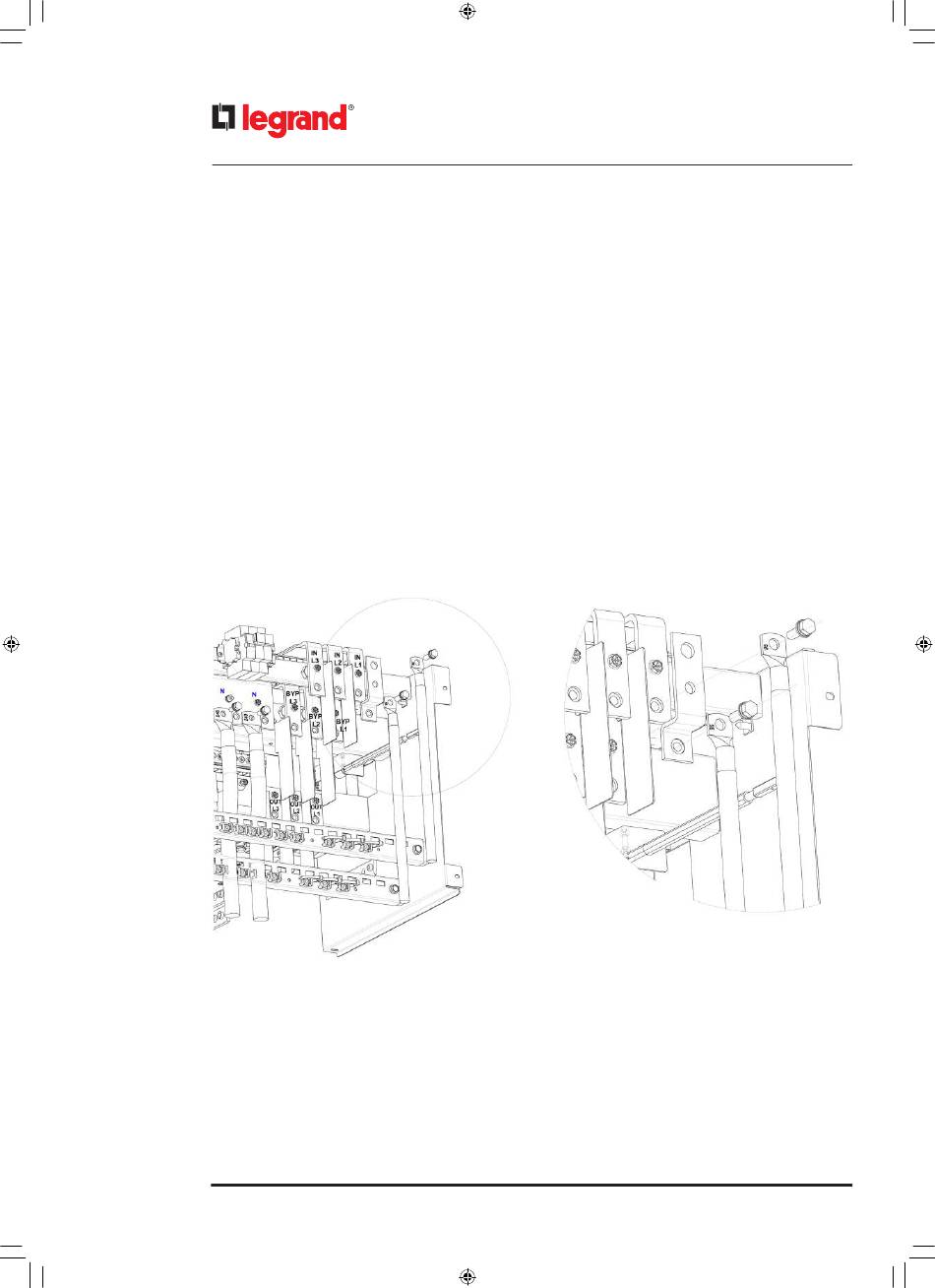

KEOR MOD 250 - Verlegung der Eingangskabel mit Zubehör für Doppelkabel
und Eingangsleitung getrennt von der Bypassleitung
