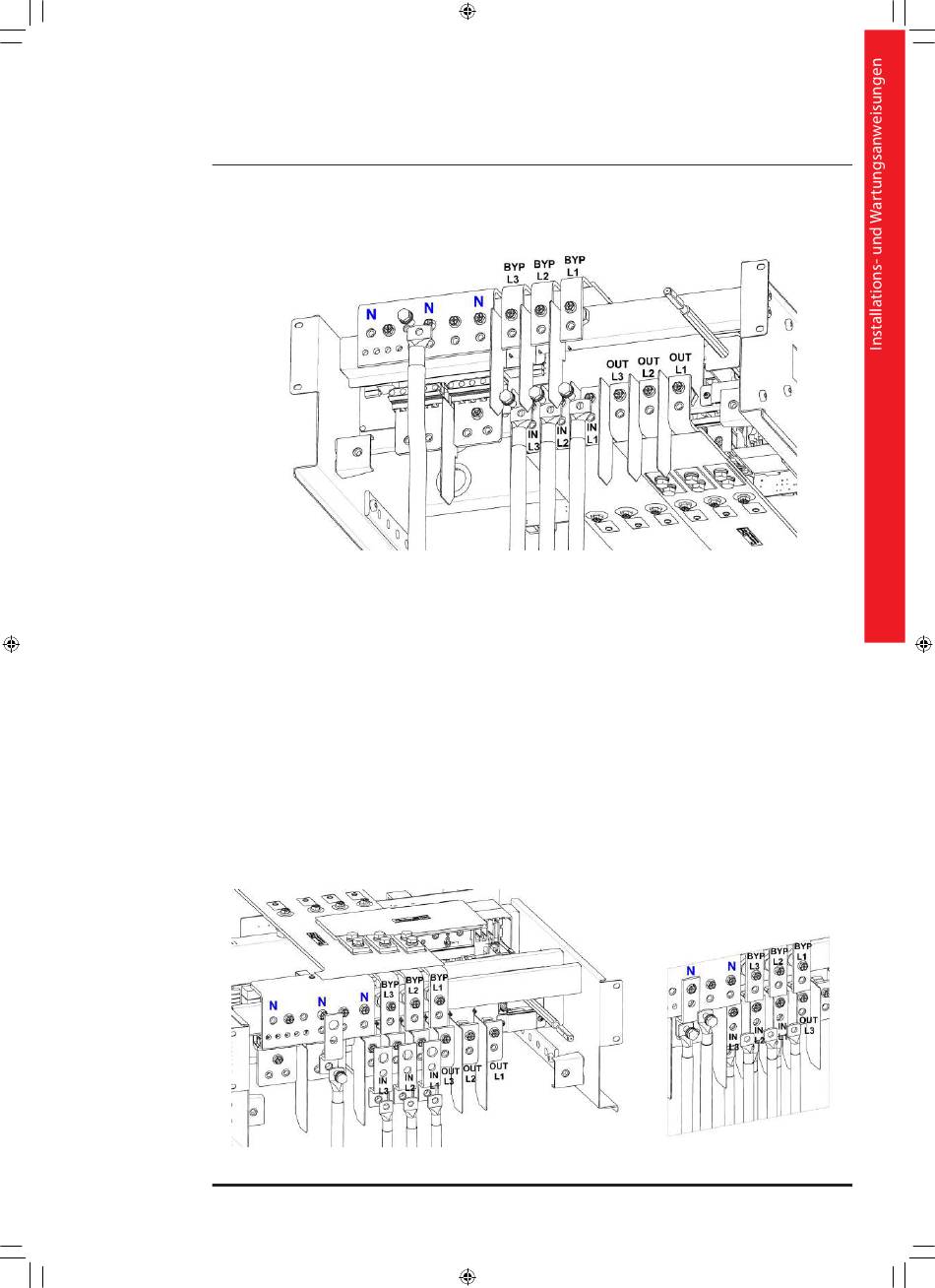

KEOR MOD 125 - Verlegung der Eingangskabel mit Eingangsleitung getrennt von der Bypassleitung
Wenn die Eingangsleitung von der Bypassleitung getrennt ist,kann es erforderlich sein, ein Zubehör für Doppelkabel zu installieren. Es
ist auch möglich, für jede Klemme zwei Kabel mit einem kleineren Querschnitt als das eines einzelnen Kabels zu verwenden.
Führen Sie für diese Installation die folgenden Schritte aus:
- Entfernen Sie die Metallbrücke, die die Eingangsleitung mit der Bypassleitung verbindet;
- Crimpen Sie die Eingangs- und Neutralkabel mit M8-Ösen;
- Verbinden Sie die ersten drei Eingangskabel L1, L2, L3 mit der Bohrung an der Unterseite des Zubehörs für Doppelkabel mit drei Se-
chskantschrauben M8x20, flachen Unterlegscheiben M8 und federnden Unterlegscheiben M8. Die federnde Unterlegscheibe muss
immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Verbinden Sie die anderen drei Eingangskabel L1, L2, L3 mit der Bohrung an der Oberseite des Zubehörs für Doppelkabel mit drei Se-
chskantschrauben M8x25, den flachen Unterlegscheiben M8 und den federnden Unterlegscheiben M8. Befestigen Sie das Zubehör
mit diesen Schrauben an den Klemmen IN L1, IN L2, IN L3 der Eingangsschiene. Die federnde Unterlegscheibe muss immer auf die
Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das erste neutrale Kabel mit der Bohrung an der Unterseite des Zubehörs für Doppelkabel mit einer Sechskantschrau-
be M8x20, flachen Unterlegscheiben M8 und federnden Unterlegscheiben M8. Die federnde Unterlegscheibe muss immer auf die
Oberseite der flachen Unterlegscheibe gelegt werden;
-- Verbinden Sie das zweite neutrale Kabel mit der Bohrung an der Oberseite des Zubehörs für Doppelkabel mit einer Sechskantschrau-
be M8x25, den flachen Unterlegscheiben M8 und den federnden Unterlegscheiben M8. Befestigen Sie das Zubehör mit dieser
Schraube an der Klemme der neutralen Sammelschiene. Die federnde Unterlegscheibe muss immer auf die Oberseite der flachen
Unterlegscheibe gelegt werden.
KEOR MOD 125 - Verlegung der Eingangskabel mit Zubehör für Doppelkabel
und Eingangsleitung getrennt von der Bypassleitung
Keor MOD
37
