4. Installation

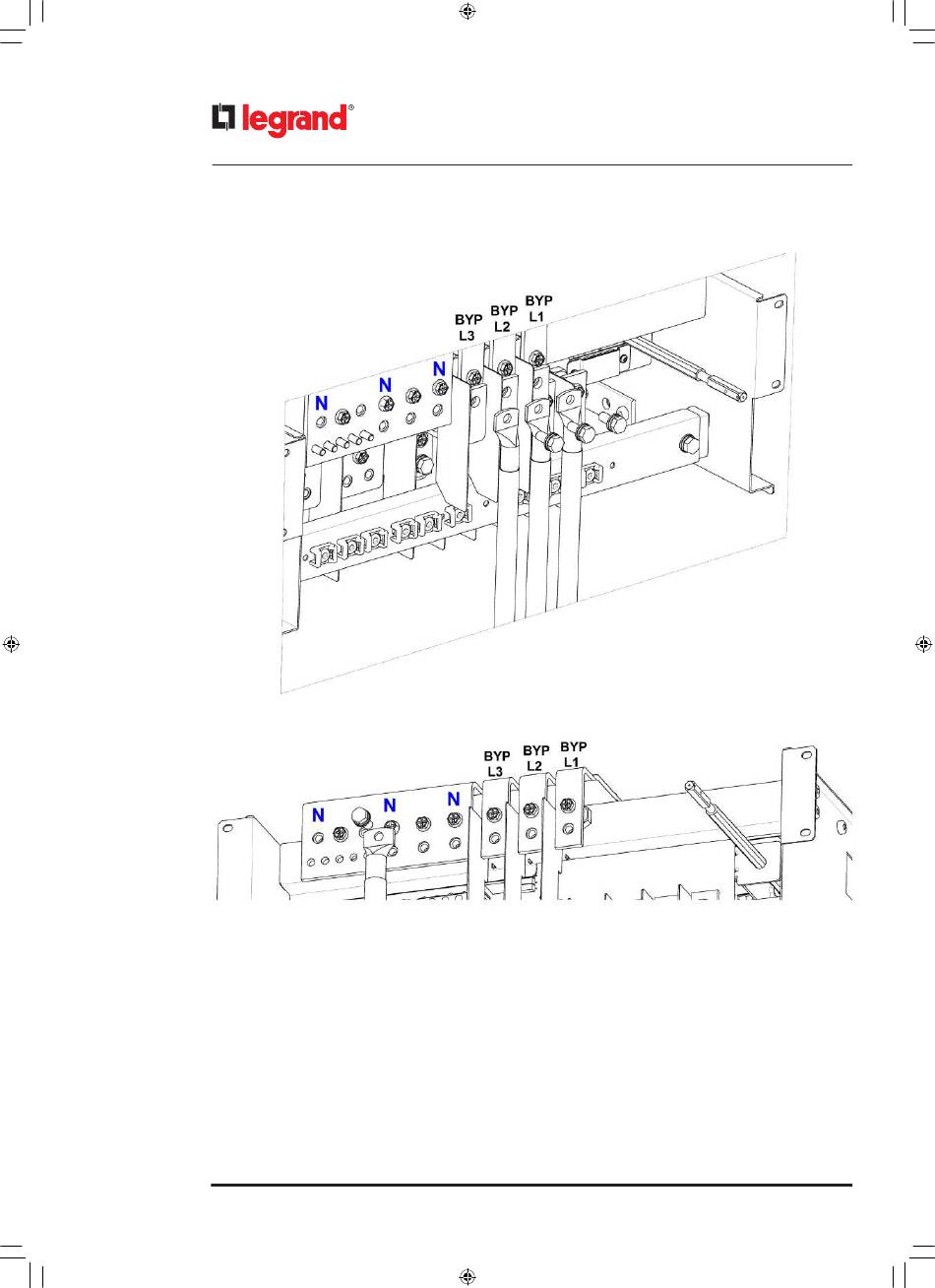

KEOR MOD 125 - Verlegung der Eingangskabel mit Eingangsleitung und Bypassleitung gemeinsam
Wenn die Eingangsleitung von der Bypassleitung getrennt ist, gehen Sie wie folgt vor:
- Entfernen Sie die Metallbrücke, die die Eingangsleitung mit der Bypassleitung verbindet;
- Crimpen Sie die Eingangs- und Neutralkabel mit M8-Ösen;
- Verbinden Sie die Eingangskabel L1, L2, L3 mit den Klemmen IN L1, IN L2, IN L3 der Eingangs-Sammelschiene mit den
drei Schrauben M8x20 sowie den flachen Unterlegscheiben M8 und den federnden Unterlegscheiben M8. Die federnde
Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das neutrale Eingangskabel mit der neutralen Sammelschiene mit Hilfe einer Sechskantschraube M8x20,
einer flachen Unterlegscheibe M8 und einer federnden Unterlegscheibe M8. Die federnde Unterlegscheibe muss immer
auf die Oberseite der flachen Unterlegscheibe gelegt werden.
