4.2.6
Installation der Eingangskabel
Die Standardkonfiguration hat eine Eingangsleitung, die gemeinsam mit der Bypassleitung ist, mit der sie über eine Brü-
cke verbunden ist.
Bevor Sie die Eingangsleitungen installieren, kontrollieren Sie Folgendes:
- Die Netzleitung muss für eine Eingangsspannung von 400 V + 15% - 20% geeignet sein;
- Die verfügbare Netzleistung muss mindestens der Nennleistung der USV entsprechen;
- Die Kabel zum Anschluss an die USV müssen stromaufwärts isoliert sein und es darf keine Spannung anliegen;
- Das Erdungskabel der Niederspannungs-Schaltanlage muss ordnungsgemäß angeschlossen sein (siehe Abschnitt 4.2.3).
WARNUNG
Der Nullleiter muss immer angeschlossen sein.
KEOR MOD 125
Die Standardkonfiguration hat eine Eingangsleitung, die gemeinsam mit der Bypassleitung ist, mit der sie über eine Brü-
cke verbunden ist.
Sind keine Änderungen erforderlich, folgen Sie folgenden Schritten:
- Lösen Sie die drei Sechskantschrauben M8x25, die den Jumper an der Bypass-Klemme der Sammelschiene befestigen;
- Crimpen Sie die Eingangs- und Neutralkabel mit M8-Ösen;

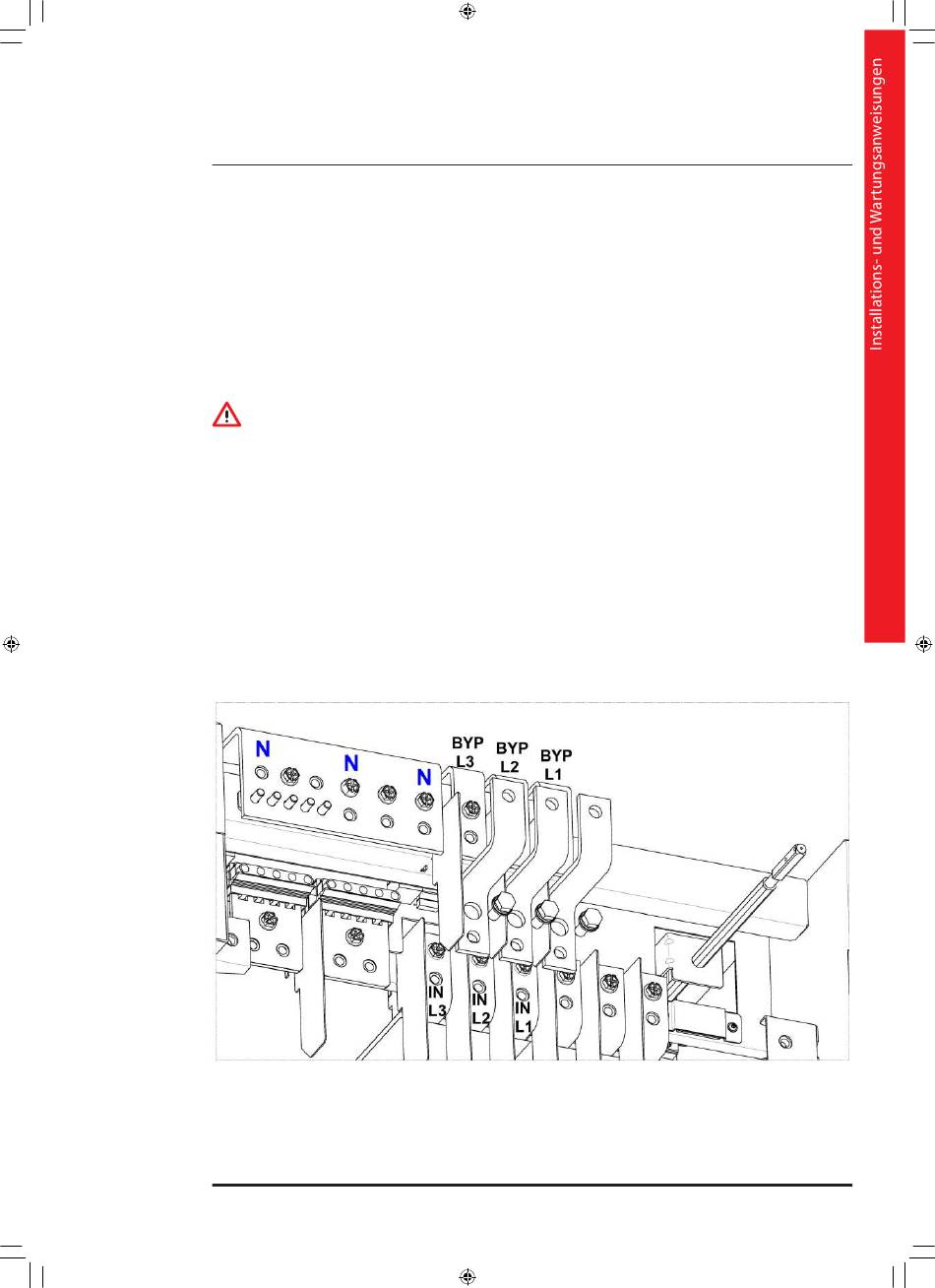

- Verbinden Sie die Eingangskabel L1, L2, L3 mit der Metallbrücke der Klemmen BYP L1, BYP L2, BYP L3 der Bypass-Sam-
melschiene mit den drei zuvor entfernten Schrauben sowie den Unterlegscheiben M8 und M8. Die federnde Unter-
legscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das neutrale Eingangskabel mit der neutralen Sammelschiene mit Hilfe einer Sechskantschraube M8x20,
einer flachen Unterlegscheibe M8 und einer federnden Unterlegscheibe M8. Die federnde Unterlegscheibe muss immer
auf die Oberseite der flachen Unterlegscheibe gelegt werden.
