Keor MOD
4.24
Befestigung der Kabel
In der Zubehörbox befinden sich zwei Metallschienen für das Keor MOD 125 und drei Metallschienen für das Keor MOD
250. Sie werden zusammen mit den Kunststoffträgern für Kabelbinder zur Befestigung der Installationskabel verwendet.
Jede Schiene muss mit zwei Sechskantschrauben M8x14 am Schrank befestigt werden.
Die Kunststoffhalterungen für die Kabelbinder müssen mit den Torx-Zylinderschrauben M6 an der Schiene befestigt wer-
den.
(Alle Maße in mm)

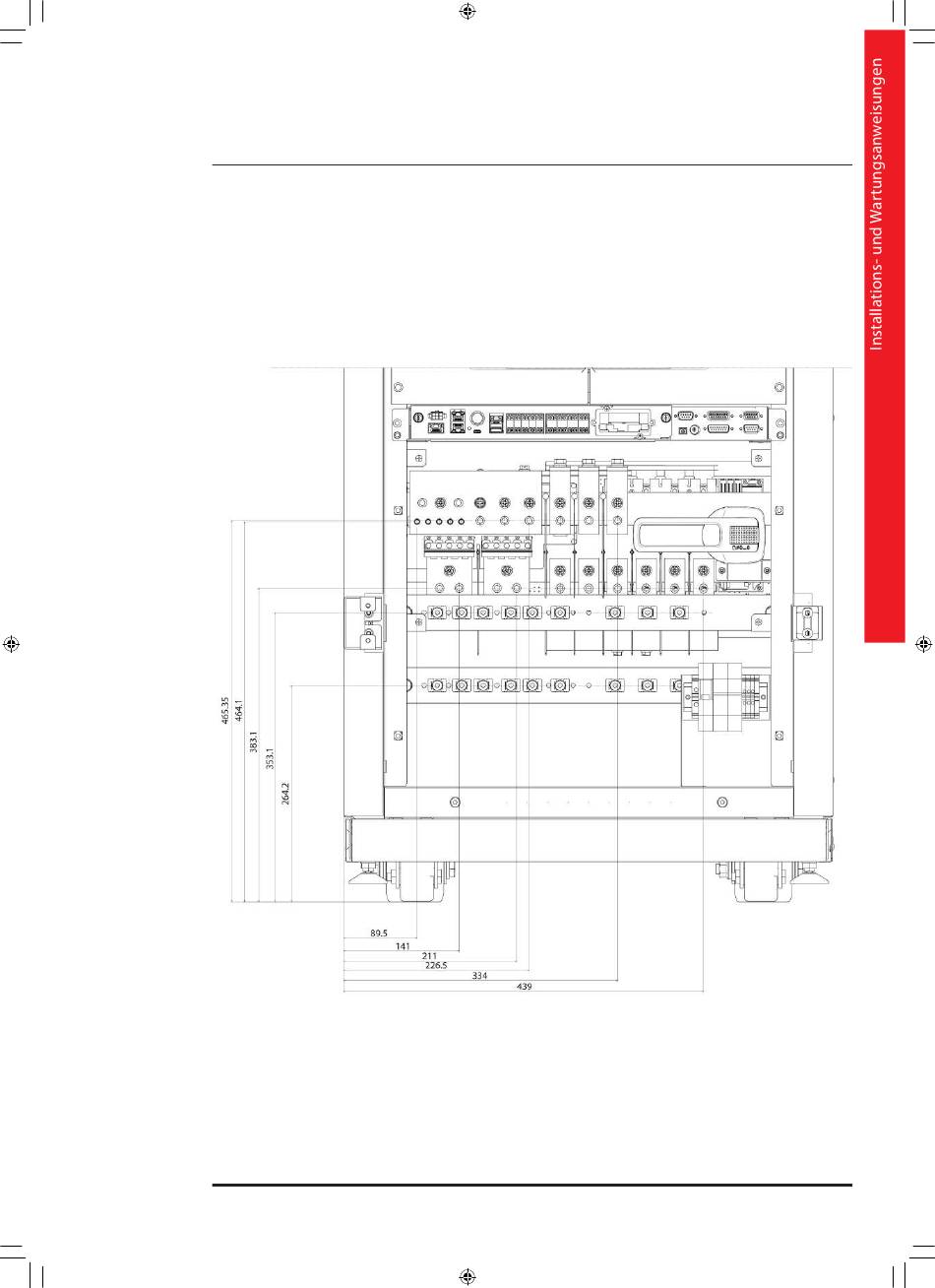

KEOR MOD 125 – Bild der zwei Metallschinen für die Kabelbefestigung
25
