KEOR MOD 250
Folgen Sie folgenden Schritten:
- Crimpen Sie die Ausgangsleitung und das Neutralkabel mit M10-Ösen;
- Verbinden Sie die Ausgangskabel L1, L2, L3 mit den Klemmen OUT L1, OUT L2, OUT L3 der Ausgangs-Sammelschiene
mit den drei Schrauben M10x30 sowie den flachen Unterlegscheiben M10 und den federnden Unterlegscheiben M10.
Die federnde Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das neutrale Ausgangskabel mit der neutralen Sammelschiene mit Hilfe einer Sechskantschraube M10x30,
einer flachen Unterlegscheibe M10 und einer federnden Unterlegscheibe M10. Die federnde Unterlegscheibe muss im-
mer auf die Oberseite der flachen Unterlegscheibe gelegt werden.

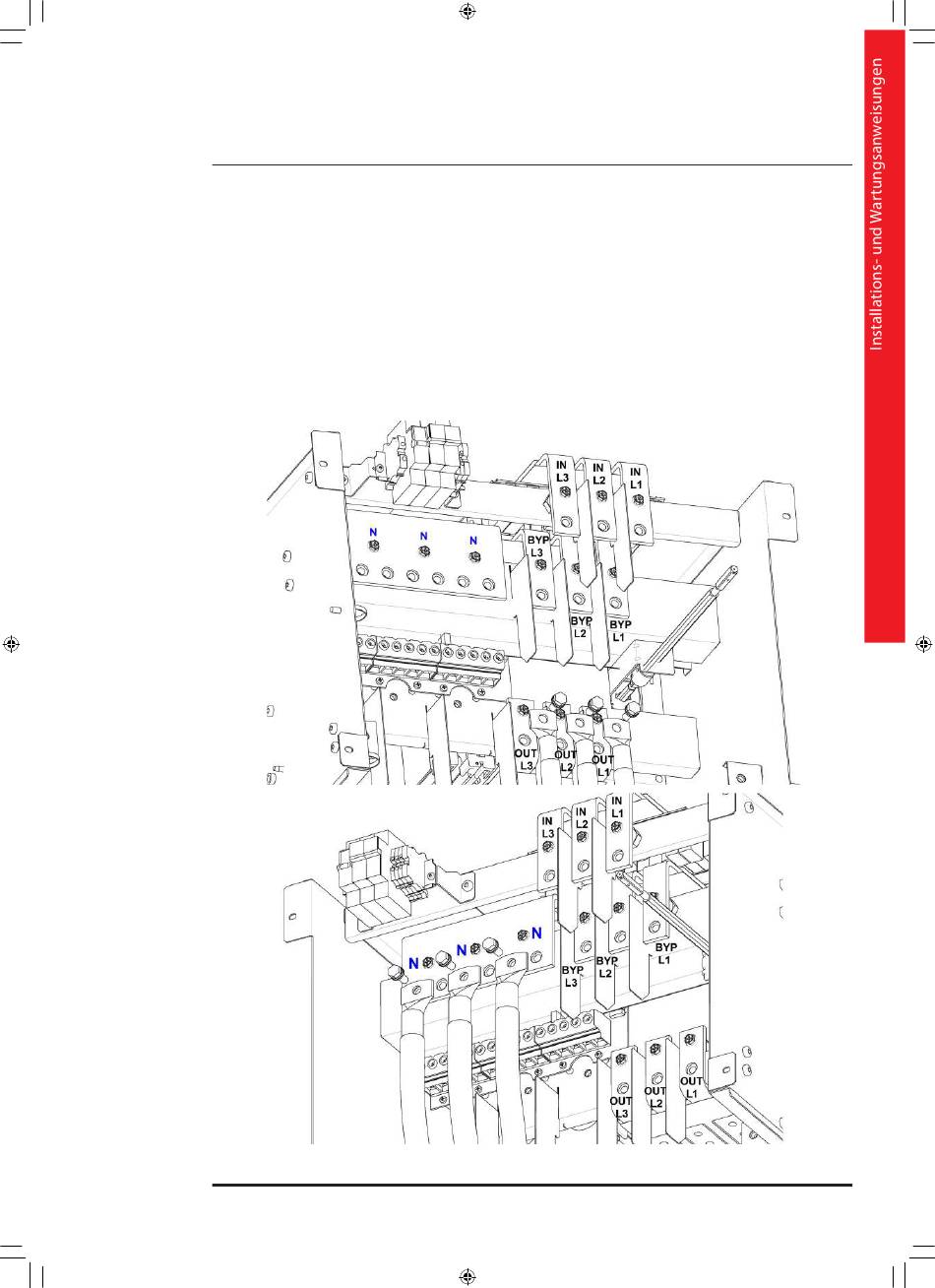

Keor MOD 250 - Installation der Ausgangskabel
