4.2.3 Erdung

Vor allen anderen Installationsarbeiten ist die Erdungsleitung von der Niederspannungsschaltanlage an eine der Er-
dungsschienen auf der linken und rechten Seite des Sammelschienen-Verbindungssystems anzuschließen.
Der minimale Querschnitt des Erdungsleiters muss nach den folgenden Kriterien gewählt werden:
- Wenn die Querschnittsfläche S der Phasenleiter ≤ 16 mm2 ist, muss die minimale Querschnittsfläche des Erdungsleiters
gleich der des Phasenleiters sein;
- Wenn die Querschnittsfläche S der Phasenleiter ≤ 16 mm2 < S ≤ 35 mm
Erdungsleiters gleich 16 mm sein;
2
- Wenn die Querschnittsfläche S der Phasenleiter > 35 mm
gleich S/2 mm sein;
Jedes Erdungskabel muss mit M8-Ösen gecrimpt und mit Sechskantschrauben M8x20 zusammen mit flachen Unterleg-
scheiben M8 und federnde Unterlegscheiben M8 an der Erdungsschiene befestigt werden.
Die federnde Unterlegscheibe muss auf die Oberseite der flachen Unterlegscheibe gelegt werden.
ist, muss die minimale Querschnittsfläche des
2
ist, muss die minimale Querschnittsfläche des Erdungsleiters
2

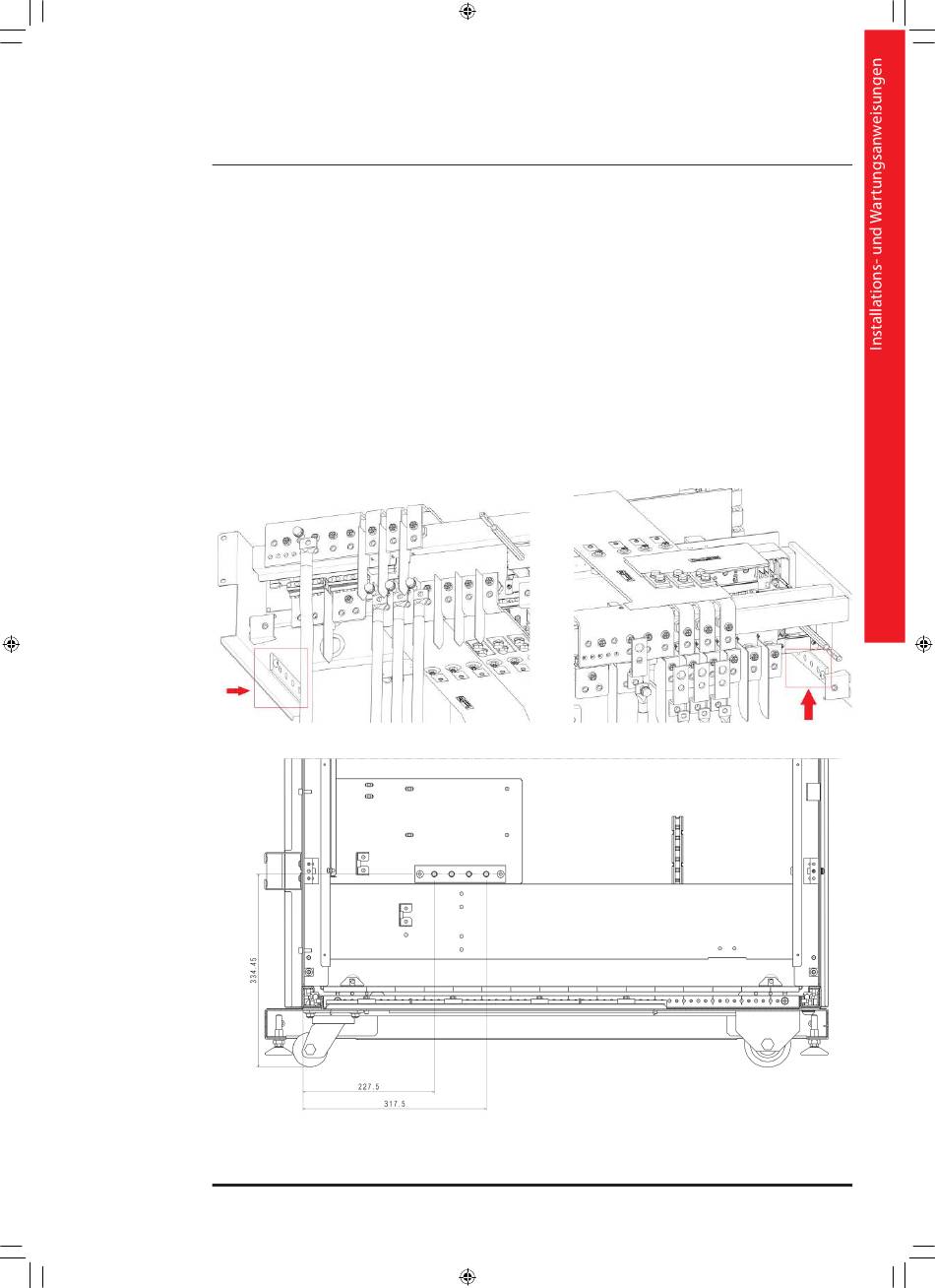

KEOR MOD 125 – Erdungsschienen
