4. Installation
4.2.1 Schutzvorrichtungen
Um einen angemessenen Schutz vor Überlastungen, Ausgangskurzschlüssen oder elektrischen Schlägen zu gewährleis-
ten, ist es notwendig, vor der USV auf der Eingangsleitung ausreichende automatische Fehlerstrom- und magnetother-
mische Schalter zu installieren. Liegt eine separate Bypassleitung vor, muss das Fehlerstrom-Erdschluss-Schutzsystem für
die AC-Eingangs- und Bypassleitungen gemeinsam sein und vorgeschaltet werden.
Die Auswahl der Schutzeinrichtungen muss entsprechend den Angaben in den Tabellen in Kapitel 11 erfolgen.
ACHTUNG
Das Gerät kann einen Gleichstrom im Schutzleiter (PE) verursachen. Wird zum Schutz vor Stromschlag eine Fehler-
stromschutzeinrichtung (FI) verwendet, ist auf der Versorgungsseite dieses Produkts nur eine FI-Schutzeinrichtung vom
Typ B zulässig.
4.2.2 Demontage des Verteilerkastens
Um alle elektrischen Anschlussarbeiten durchzuführen, ist es notwendig, die Schrauben zu lösen, mit denen der Vertei-
lerkasten am Schaltschrank befestigt ist. Zum Schließen des Verteilerkastens am Ende der Installation müssen die Schrau-
ben aufbewahrt werden (Innensechskant M6x20 Schrauben mit Zahnscheiben M6).
Lösen Sie auch die Schrauben, mit denen die Plexiglas-Schutzscheibe befestigt ist, und bewahren Sie sie zum Schließen
der Scheibe am Ende der Montage auf (Kreuzschlitzschrauben M4x10).

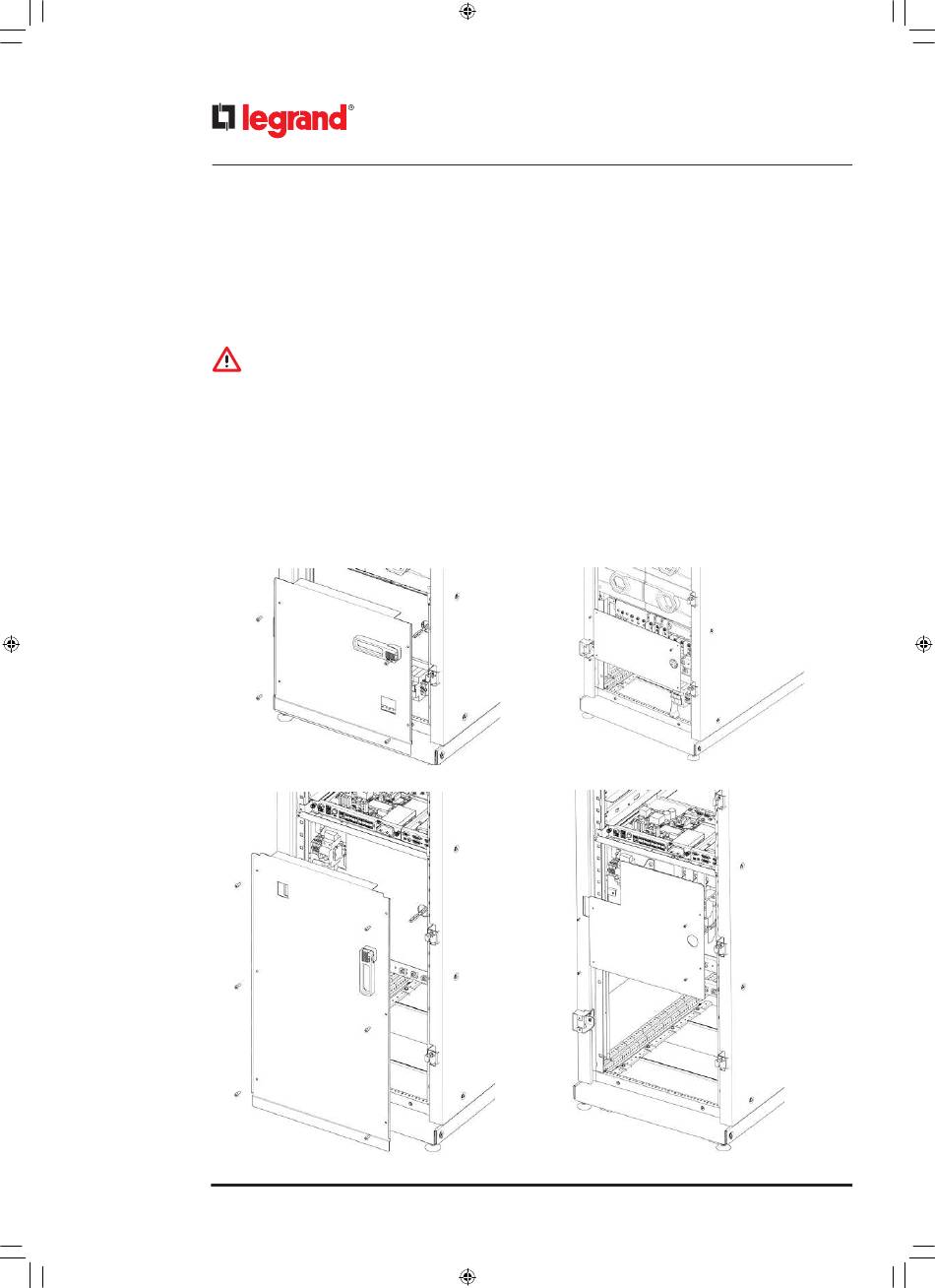

Die folgenden Bilder zeigen die Demontage der Paneele:
18
KEOR MOD 125
KEOR MOD 250
