KEOR MOD 250
Die Standardkonfiguration hat die Batteriereihe gemeinsam.
Sind keine Änderungen erforderlich, folgen Sie folgenden Schritten:
- Crimpen Sie das Plus-, Minus- und neutrale Batteriekabel mit M8-Ösen;
- Verbinden Sie das Pluskabel des Batterieschranks mit dem + BATT-Anschluss mit einer Sechskantschraube M8x20, einer
flachen Unterlegscheibe M8 und einer federnden Unterlegscheibe M8. Die federnde Unterlegscheibe muss immer auf
die Oberseite der flachen Unterlegscheibe gelegt werden;
Verbinden Sie das Minuskabel des Batterieschranks mit dem - BATT-Anschluss mit einer Sechskantschraube M8x20, einer
flachen Unterlegscheibe M8 und einer federnden Unterlegscheibe M8. Die federnde Unterlegscheibe muss immer auf
die Oberseite der flachen Unterlegscheibe gelegt werden;
Verbinden Sie das Neutralkabel des Batterieschranks mit dem N-BATT-Anschluss mit einer Sechskantschraube M8x20,
einer flachen Unterlegscheibe M8 und einer federnden Unterlegscheibe M8. Die federnde Unterlegscheibe muss immer
auf die Oberseite der flachen Unterlegscheibe gelegt werden.

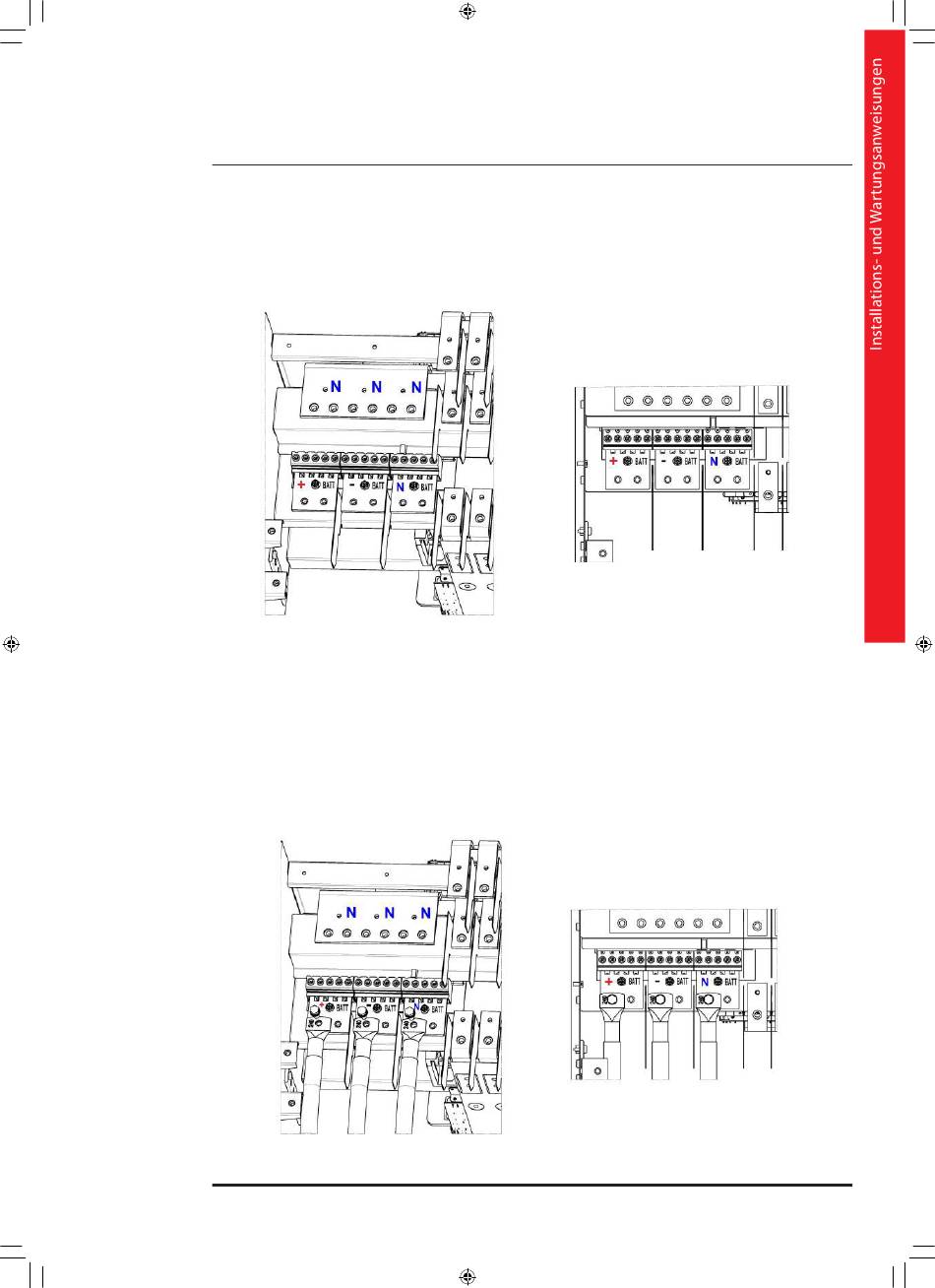

KEOR MOD 250 - Verlegung der Batteriekabel mit gemeinsamen Batteriereihen
KEOR MOD 250 – Batterieklemmen
