4. Installation
Wenn die Eingangsleitung von der Bypassleitung getrennt ist,kann es erforderlich sein, ein Zubehör für Doppelkabel zu installieren. Es
ist auch möglich, für jede Klemme zwei Kabel mit einem kleineren Querschnitt als das eines einzelnen Kabels zu verwenden.
Führen Sie für diese Installation die folgenden Schritte aus:
- Entfernen Sie die Metallbrücke, die die Eingangsleitung mit der Bypassleitung verbindet;
- Crimpen Sie die Bypassleitung und das Neutralkabel mit M8-Ösen;
- Verbinden Sie die ersten drei Bypasskabel L1, L2, L3 mit der Bohrung an der Unterseite des Zubehörs für Doppelkabel mit drei Se-
chskantschrauben M8x20, flachen Unterlegscheiben M8 und federnden Unterlegscheiben M8. Die federnde Unterlegscheibe muss
immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Verbinden Sie die anderen drei Bypasskabel L1, L2, L3 mit der Bohrung an der Oberseite des Zubehörs für Doppelkabel mit drei Se-
chskantschrauben M8x25, den flachen Unterlegscheiben M8 und den federnden Unterlegscheiben M8. Befestigen Sie das Zubehör
mit diesen Schrauben an den Klemmen BYP L1, BYP L2, BYP L3 der Eingangsschiene. Die federnde Unterlegscheibe muss immer auf
die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das erste neutrale Bypasskabel mit der Bohrung an der Unterseite des Zubehörs für Doppelkabel mit einer Se-
chskantschraube M8x20, flachen Unterlegscheiben M8 und federnden Unterlegscheiben M8. Die federnde Unterlegscheibe muss
immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
-- Verbinden Sie das zweite neutrale Bypasskabel mit der Bohrung an der Oberseite des Zubehörs für Doppelkabel mit einer Se-
chskantschraube M8x25, den flachen Unterlegscheiben M8 und den federnden Unterlegscheiben M8. Befestigen Sie das Zubehör
mit dieser Schraube an der Klemme der neutralen Sammelschiene. Die federnde Unterlegscheibe muss immer auf die Oberseite der
flachen Unterlegscheibe gelegt werden.

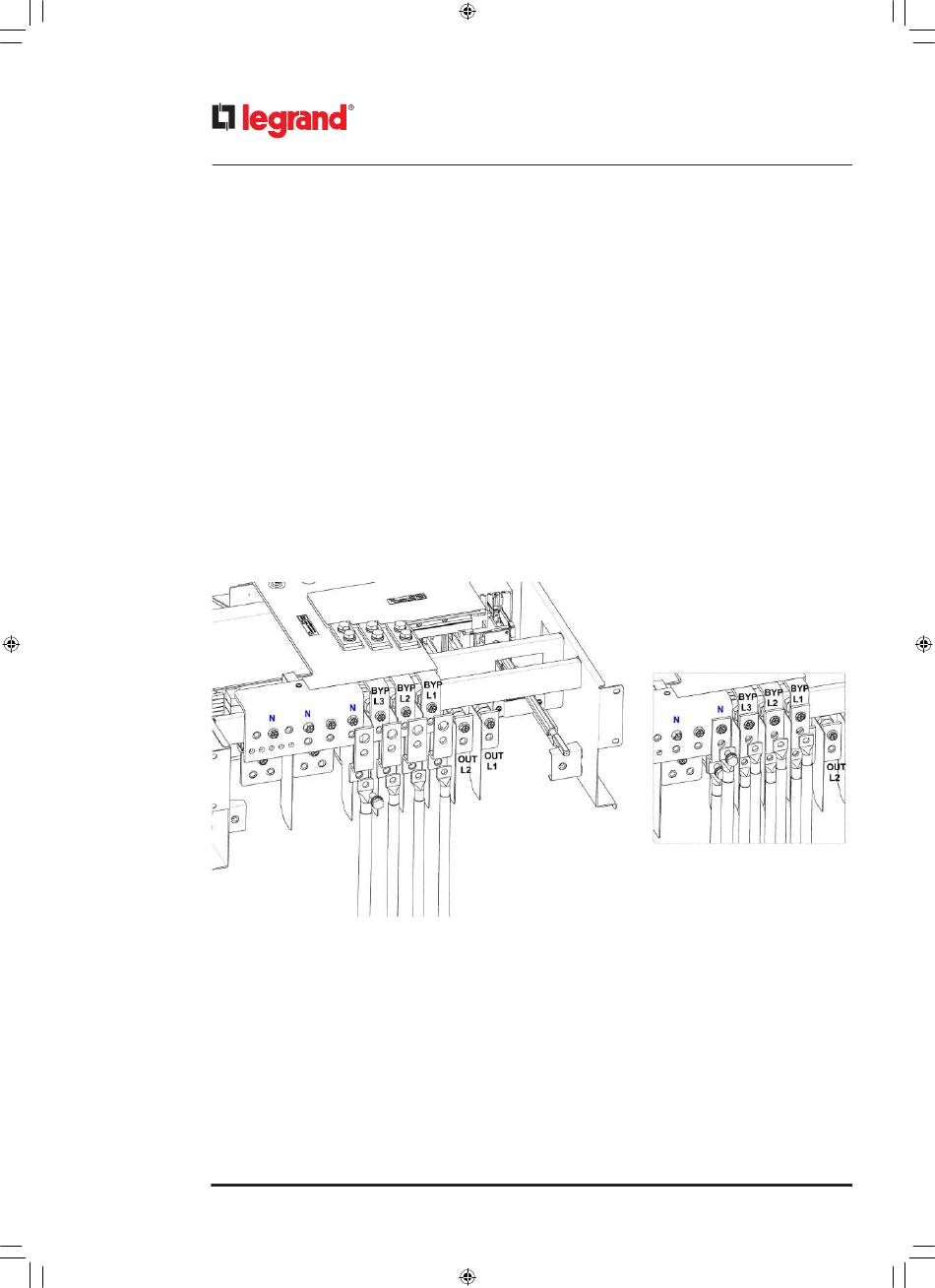

KEOR MOD 125 - Verlegung der Bypasskabel mit Zubehör für Doppelkabel und Eingangsleitung getrennt von
KEOR MOD 250
Wenn die Eingangsleitung von der Bypassleitung getrennt ist, gehen Sie wie folgt vor:
- Entfernen Sie die Metallbrücke, die die Eingangsleitung mit der Bypassleitung verbindet;
- Crimpen Sie die Bypassleitung und das Neutralkabel mit M10-Ösen;
- Verbinden Sie die Eingangskabel L1, L2, L3 mit den Klemmen BYP L1, BYP L2, BYP L3 der Bypass-Sammelschiene mit
den drei Schrauben M10x30 sowie den flachen Unterlegscheiben M10 und den federnden Unterlegscheiben M10. Die
federnde Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das neutrale Bypasskabel mit der neutralen Sammelschiene mit Hilfe einer Sechskantschraube M10x30,
einer flachen Unterlegscheibe M10 und einer federnden Unterlegscheibe M10. Die federnde Unterlegscheibe muss
immer auf die Oberseite der flachen Unterlegscheibe gelegt werden.
42
der Bypassleitung
