Wenn die Eingangsleitung von der Bypassleitung getrennt ist, gehen Sie wie folgt vor:
- Entfernen Sie die Metallbrücke, die die Eingangsleitung mit der Bypassleitung verbindet;
- Crimpen Sie die Eingangs- und Neutralkabel mit M10-Ösen;
- Verbinden Sie die Eingangskabel L1, L2, L3 mit den Klemmen IN L1, IN L2, IN L3 der Eingangs-Sammelschiene mit den
drei Schrauben M10x30 sowie den flachen Unterlegscheiben M10 und den federnden Unterlegscheiben M10. Die fe-
dernde Unterlegscheibe muss immer auf die Oberseite der flachen Unterlegscheibe gelegt werden;
- Ändern Sie nicht die Phasenfolge (L1, L2, L3) nicht;
- Verbinden Sie das neutrale Eingangskabel mit der neutralen Sammelschiene mit Hilfe einer Sechskantschraube M10x30,
einer flachen Unterlegscheibe M10 und einer federnden Unterlegscheibe M10. Die federnde Unterlegscheibe muss
immer auf die Oberseite der flachen Unterlegscheibe gelegt werden.

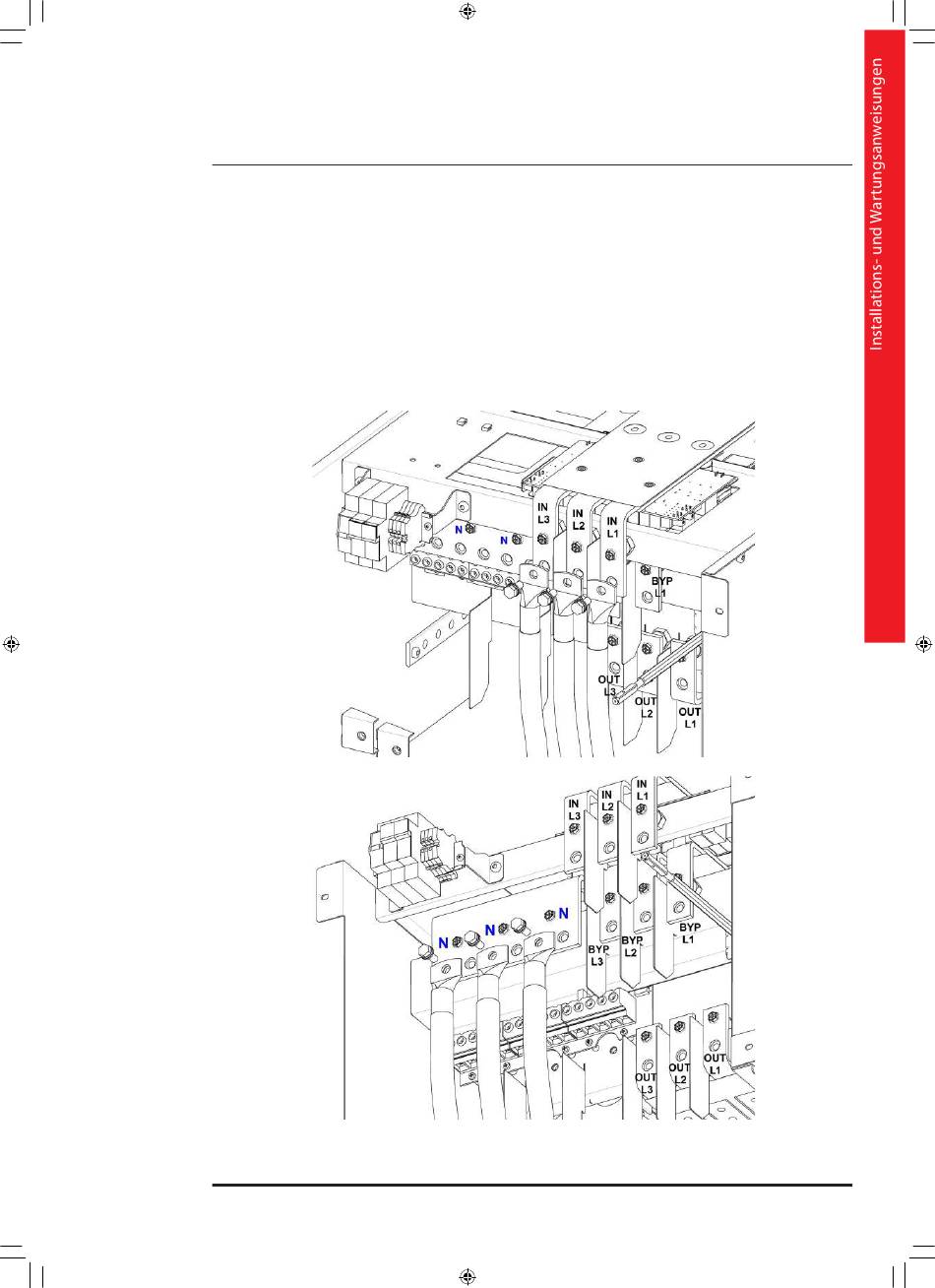

KEOR MOD 250 - Verlegung der Eingangskabel mit Eingangsleitung getrennt von der Bypassleitung
