Xltek Protektor32

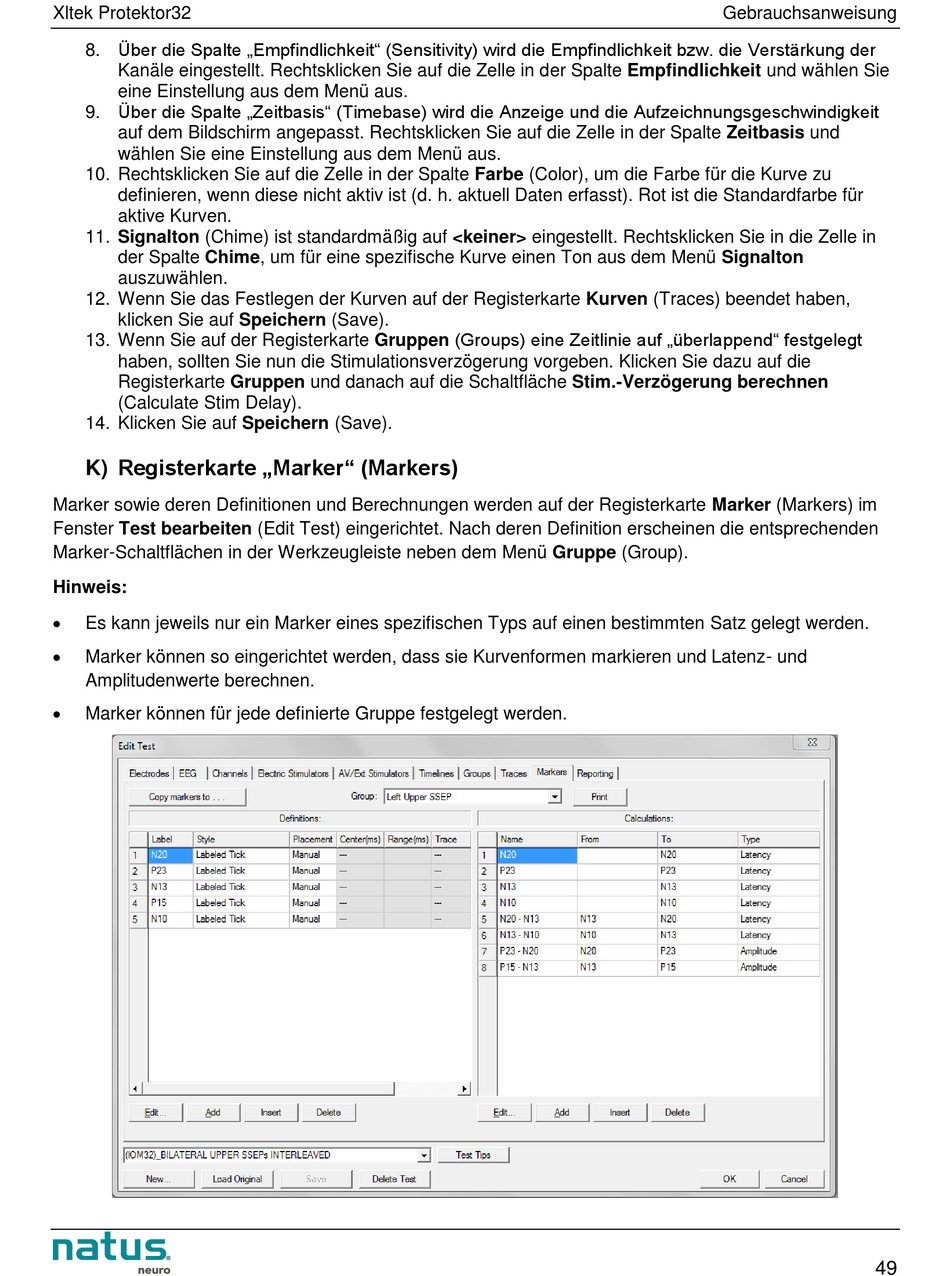

8. Über die Spalte „Empfindlichkeit" (Sensitivity) wird die Empfindlichkeit bzw. die Verstärkung der
Kanäle eingestellt. Rechtsklicken Sie auf die Zelle in der Spalte Empfindlichkeit und wählen Sie
eine Einstellung aus dem Menü aus.
9. Über die Spalte „Zeitbasis" (Timebase) wird die Anzeige und die Aufzeichnungsgeschwindigkeit
auf dem Bildschirm angepasst. Rechtsklicken Sie auf die Zelle in der Spalte Zeitbasis und
wählen Sie eine Einstellung aus dem Menü aus.
10. Rechtsklicken Sie auf die Zelle in der Spalte Farbe (Color), um die Farbe für die Kurve zu
definieren, wenn diese nicht aktiv ist (d. h. aktuell Daten erfasst). Rot ist die Standardfarbe für
aktive Kurven.
11. Signalton (Chime) ist standardmäßig auf <keiner> eingestellt. Rechtsklicken Sie in die Zelle in
der Spalte Chime, um für eine spezifische Kurve einen Ton aus dem Menü Signalton
auszuwählen.
12. Wenn Sie das Festlegen der Kurven auf der Registerkarte Kurven (Traces) beendet haben,
klicken Sie auf Speichern (Save).
13. Wenn Sie auf der Registerkarte Gruppen (Groups) eine Zeitlinie auf „überlappend" festgelegt
haben, sollten Sie nun die Stimulationsverzögerung vorgeben. Klicken Sie dazu auf die
Registerkarte Gruppen und danach auf die Schaltfläche Stim.-Verzögerung berechnen
(Calculate Stim Delay).
14. Klicken Sie auf Speichern (Save).
K) Registerkarte „Marker" (Markers)
Marker sowie deren Definitionen und Berechnungen werden auf der Registerkarte Marker (Markers) im
Fenster Test bearbeiten (Edit Test) eingerichtet. Nach deren Definition erscheinen die entsprechenden
Marker-Schaltflächen in der Werkzeugleiste neben dem Menü Gruppe (Group).
Hinweis:
Es kann jeweils nur ein Marker eines spezifischen Typs auf einen bestimmten Satz gelegt werden.
Marker können so eingerichtet werden, dass sie Kurvenformen markieren und Latenz- und
Amplitudenwerte berechnen.
Marker können für jede definierte Gruppe festgelegt werden.
Gebrauchsanweisung
49
