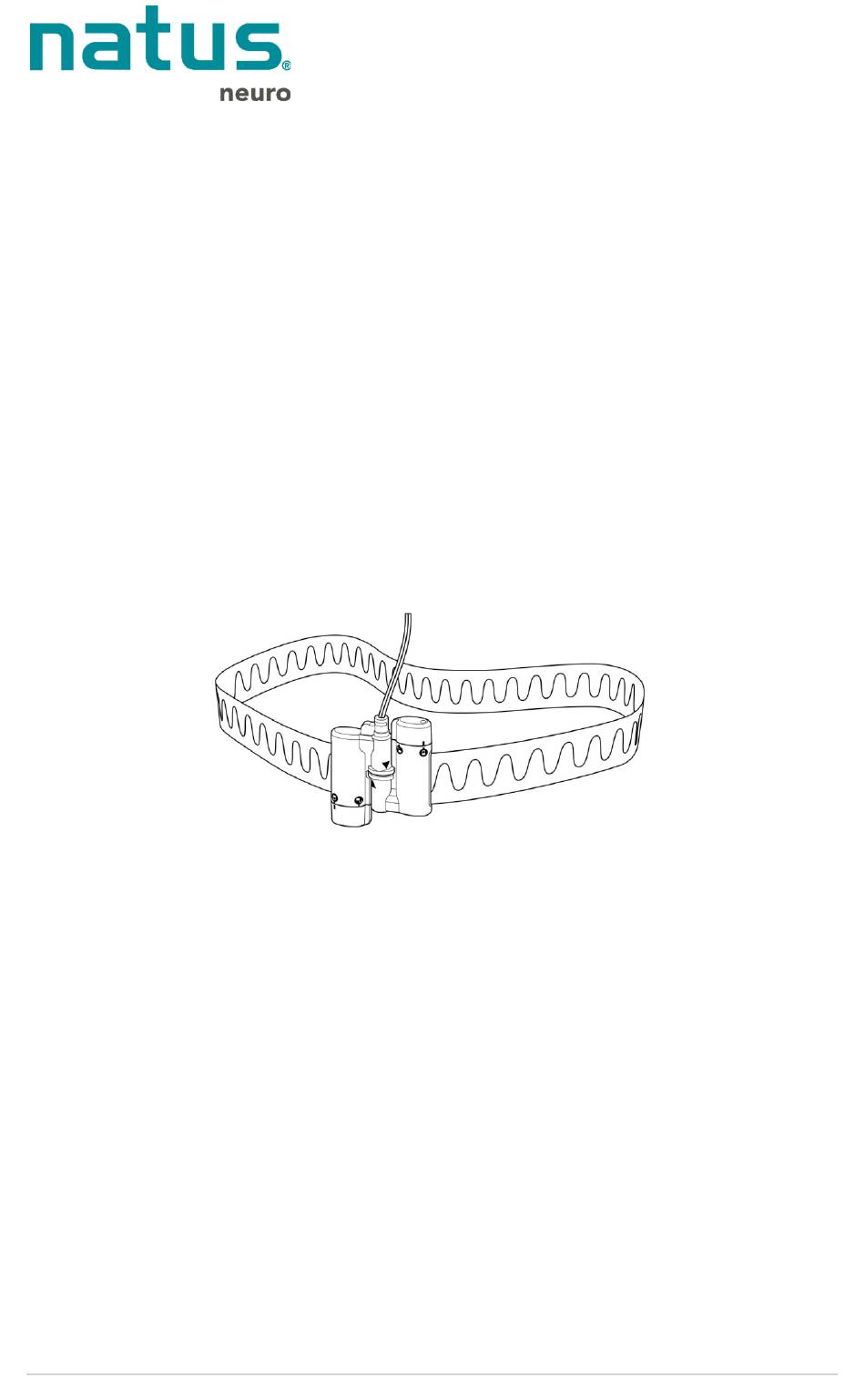

Gebrauchsanweisung für
einmal verwendbare,
zuschneidbare
®
XactTrace
Atemanstrengungssysteme
Das einmal verwendbare, zuschneidbare XactTrace Atemanstrengungs-
system (XactTrace Gurte) ist ein Atemanstrengungssensor, der bei der
Diagnose von schlafbezogenen Atmungsstörungen zum Einsatz kommt. Der
XactTrace RIP-Sensor (Respiratorische Induktive Plethysmographie) misst
Änderungen der Induktivität und wandelt diese Informationen in ein digitales
Signal um, das sowohl qualitative als auch quantitative Daten liefert. Dieser
Sensor ist insbesondere bei Vorliegen paradoxer Atmung empfindlicher und
zuverlässiger als typische Atemanstrengungssensoren.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für natus XactTrace
Inhaltszusammenfassung für natus XactTrace
- Seite 1 XactTrace Atemanstrengungssysteme Das einmal verwendbare, zuschneidbare XactTrace Atemanstrengungs- system (XactTrace Gurte) ist ein Atemanstrengungssensor, der bei der Diagnose von schlafbezogenen Atmungsstörungen zum Einsatz kommt. Der XactTrace RIP-Sensor (Respiratorische Induktive Plethysmographie) misst Änderungen der Induktivität und wandelt diese Informationen in ein digitales Signal um, das sowohl qualitative als auch quantitative Daten liefert.
-
Seite 2: Warnhinweise Und Vorsichtsmaßnahmen
Das einmal verwendbare XactTrace Atemanstrengungs-Gurtsystem ist ® nur für Diagnosezwecke bestimmt und nicht als Apnoe- Überwachungsgerät vorgesehen. Warnhinweise und Vorsichtsmaßnahmen XactTrace Gurte müssen über der Kleidung des Patienten getragen • werden. Beim Durchschneiden der Gurte vorsichtig vorgehen, damit keine • Kabel durchtrennt werden. - Seite 3 Vorhandensein von entflammbaren Medien wie einem Gemisch aus Anästhesiegasen mit Luft, Sauerstoff oder Stickstoffoxid. Die XactTrace Gurte ausschließlich mit einem Eingang verbinden, • der von der Netzstromversorgung elektrisch isoliert ist. Die Kabel nicht an Steckdosen anschließen, da dies zu einem schweren Stromschlag führen könnte.
-
Seite 4: Systemkomponenten
Gebrauchsanweisung für einmal verwendbare, zuschneidbare XactTrace® Atemanstrengungssysteme Systemkomponenten Die XactTrace Gurte bestehen aus einer Rolle mit Gurtmaterial, das für jeden Patienten auf die gewünschte Länge zugeschnitten werden kann, und zwei Gurtschnallen für den Bauch und Brustkorb. Ein optionaler RIP- Prozessor kann erworben werden, um die Gurtschnallen mit den meisten PSG-Systemen zu verbinden, die berührungssichere 1,5-mm-Buchsen... - Seite 5 Gebrauchsanweisung für einmal verwendbare, zuschneidbare XactTrace® Atemanstrengungssysteme Das Drahtgeflecht sollte nicht über das Ende des Gurtes hinaus ragen. 3. Befestigen Sie die abgeschnittenen Enden des Gurtes entsprechend den folgenden Schritten in der Gurtschnalle mit dem blauen Steckverbinder: Drehen Sie das obere Führen Sie das...
-
Seite 6: Befestigung Der Xacttrace Gurte Am Patienten
Gebrauchsanweisung für einmal verwendbare, zuschneidbare XactTrace® Atemanstrengungssysteme Befestigung der XactTrace Gurte am Patienten Die XactTrace Gurte müssen über der Nachtwäsche des Patienten getragen werden. 1. Platzieren Sie den Gurt mit dem gelben Steckverbinder auf Nabelhöhe um den Bauch des Patienten. -
Seite 7: Benutzereinstellungen
Gebrauchsanweisung für einmal verwendbare, zuschneidbare XactTrace® Atemanstrengungssysteme 6. Schließen Sie die Thorax- und Bauchmodulausgänge an die entsprechenden bipolaren Eingänge Ihres Aufzeichnungsgeräts an. Der rote berührungssichere Stecker wird an den Pluseingang (+) und der schwarze Stecker an den Minuseingang (–) angeschlossen. -
Seite 8: Technische Daten
Gebrauchsanweisung für einmal verwendbare, zuschneidbare XactTrace® Atemanstrengungssysteme Technische Daten Die technischen Daten der XactTrace Gurte sind in der folgenden Tabelle aufgeführt. Physikalische Merkmale Gurt Länge: 20 m Rolle mit Gurtmaterial, für jeden Patienten auf die gewünschte Länge zuschneidbar Material: Elastisches Band mit Drahtgeflecht Kabel Länge:... -
Seite 9: Hardware-Kompatibilität
Gebrauchsanweisung für einmal verwendbare, zuschneidbare XactTrace® Atemanstrengungssysteme Hardware-Kompatibilität Schlüsselloch- Embla N7000 Steckverbinder Embla S4500 Embletta MPR-System Natus Embla NDx/SDx, Natus Brain Monitor Berührungs- Mit Verstärkern kompatibel, die die folgenden sichere Eingangsanforderungen erfüllen: 1,5-mm- Geeignet für den Anschluss von • Anschlüsse berührungssicheren 1,5-mm-Steckverbindern... -
Seite 10: Reinigung Und Entsorgung
Gebrauchsanweisung für einmal verwendbare, zuschneidbare XactTrace® Atemanstrengungssysteme Reinigung und Entsorgung Die Gurtschnallen und das induktive Verbindungskabel (sofern verwendet) mit einem mit für medizinische Zwecke zugelassenem Waschmittel angefeuchteten Lappen abwischen und mit einem sauberen, trockenen Lappen trocknen. Darauf achten, dass der Sensorstecker und die Steckverbinder der Gurtschnallen und Prozessormodule nicht mit der Reinigungslösung in Kontakt kommen. -
Seite 11: Garantie
Gebrauchsanweisung für einmal verwendbare, zuschneidbare XactTrace® Atemanstrengungssysteme Garantie Natus garantiert für einen Zeitraum von 12 Monaten ab dem Kaufdatum, dass der Sensor frei von Verarbeitungs- und Materialfehlern ist. Die ausschließliche Haftung von Natus und unseren Vertriebspartnern ist nach Ermessen von Natus auf den Austausch oder die Reparatur des Produktes beschränkt, wobei kein Material und keine Arbeitszeit in... - Seite 12 Alle Rechte vorbehalten. Dieses Handbuch enthält durch Copyright geschützte, firmeninterne Informationen, die nur nach vorheriger schriftlicher Genehmigung von Natus Medical Incorporated in Gänze oder in Teilen vervielfältigt werden dürfen. Das Copyright und die vorhergehenden Einschränkungen der Copyright-Verwendung erstrecken sich auf alle Medien, in denen diese Informationen enthalten sind.
